稳定性超强的摩托车,电动车闪光器芯片MST117x资料VIP专享

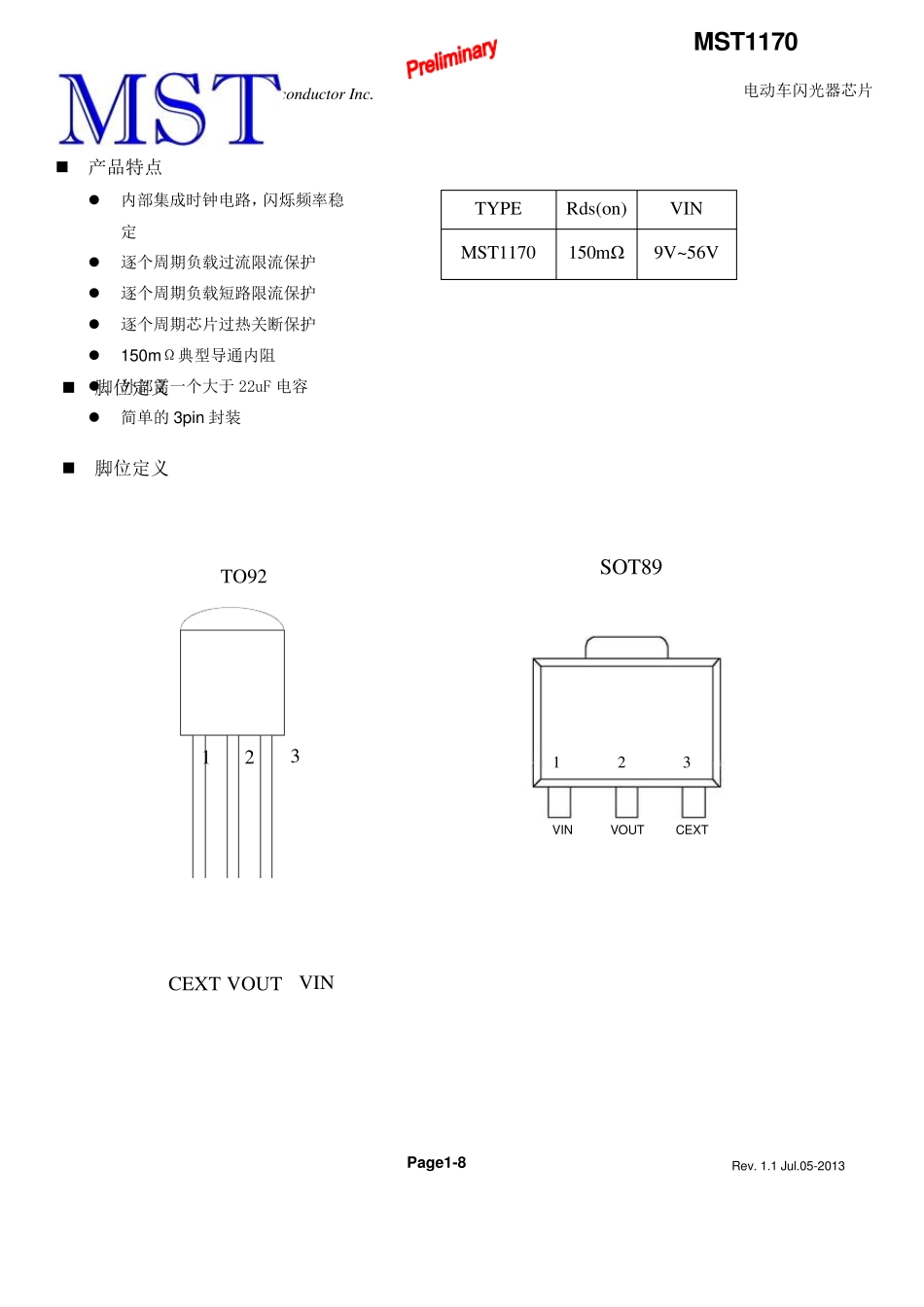

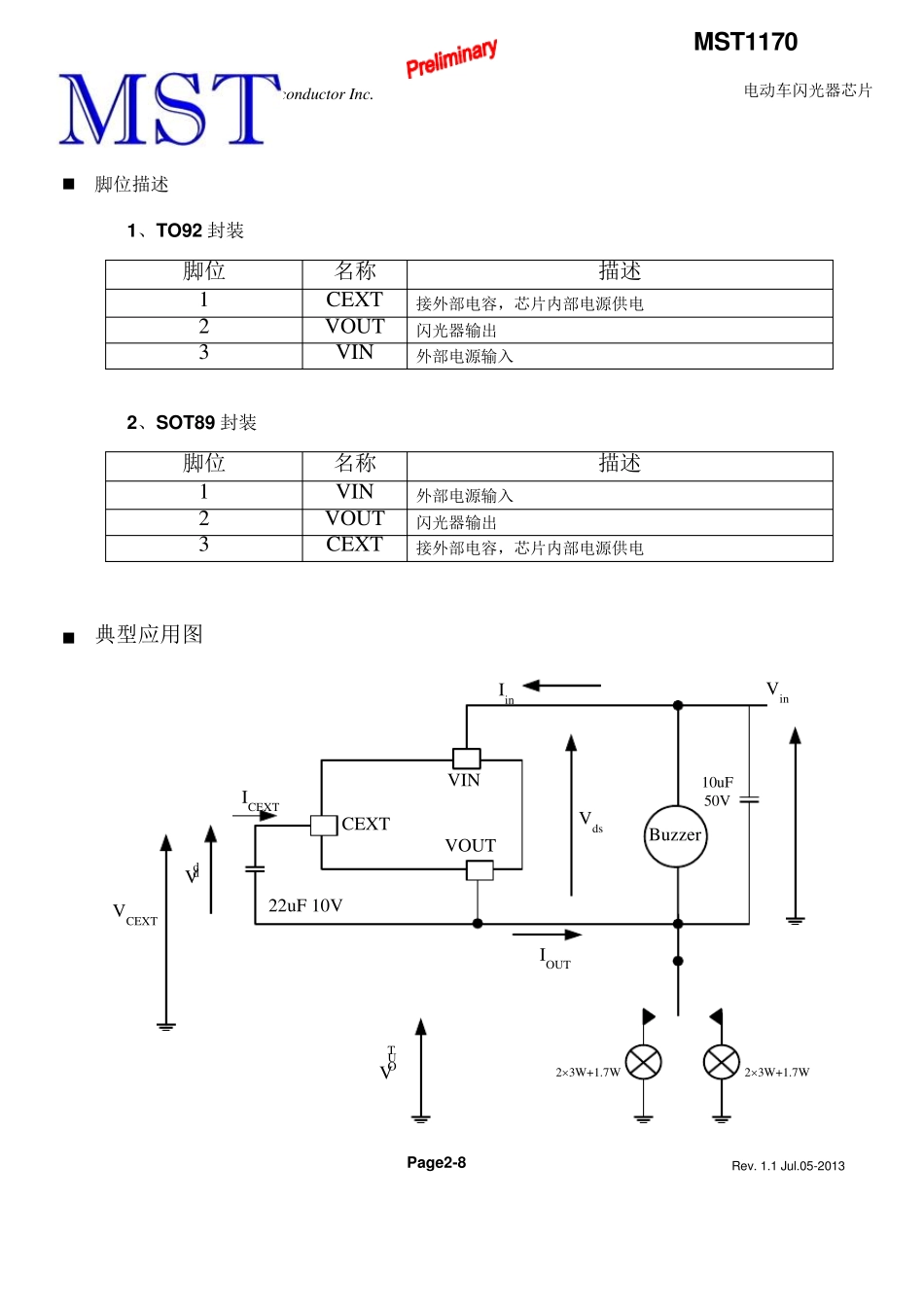

Page1-8 Rev. 1.1 Jul.05-2013 Milestone Semicondu ctor Inc. MST1170 电动车闪光器芯片  脚位定义  脚位定义 TO92123CEXT VOUTVIN TYPE Rds(on) VIN MST1170 150mΩ 9V~ 56V  产品特点  内部集成时钟电路，闪烁频率稳定  逐个周期负载过流限流保护  逐个周期负载短路限流保护  逐个周期芯片过热关断保护  150mΩ典型导通内阻  外部需一个大于 22uF 电容  简单的 3pin 封装 SOT89 1 2 3 VIN VOUT CEXT Page2-8 Rev. 1.1 Jul.05-2013 Milestone Semicondu ctor Inc. MST1170 电动车闪光器芯片  脚位描述 1、TO92 封装 脚位 名称 描述 1 CEXT 接外部电容，芯片内部电源供电 2 VOUT 闪光器输出 3 VIN 外部电源输入 2、SOT89 封装 脚位 名称 描述 1 VIN 外部电源输入 2 VOUT 闪光器输出 3 CEXT 接外部电容，芯片内部电源供电  典型应用图 CEXTVOUTVINBuzzerVinIin2´3W+1.7W2´3W+1.7WVdsVCEXT22uF 10VICEXTVddIOUTVOUT10uF 50V Page3-8 Rev. 1.1 Jul.05-2013 Milestone Semicondu ctor Inc. MST1170 电动车闪光器芯片  内部模块 CURRENT LIMITEROVERTEMPERATUREPROTECTIONOVERVOLTAGE CLAMPCONTROLLOGICOSC AND COUNTERCEXT CAPACITOR CHARGINGPOWER MOSFET GATE DRIVERFLASHING FREQUENCY REGULATIONVINVOUTCEXT  最大额定值 Sy mbol Parameter Valu e Unit SOT89 TO92 Vin DC 输入电源 24 V Vdd CEXT 电容电压 5.3 V Icont 持续电流(TA=25℃) 2 2 A Ipeak 峰值电流（Tc=25℃） Vin=12V Vin=48V A 10 2.5 Vesd ESD电压 2000 V PL 最大灯泡功率（Tc=25℃） 15 15 W Tj 工作结温（内部保护） 140 ℃ Tstg 存储温度 -40--150 ℃ Rthj-case Ju nction-case 热阻 ℃/W Rthj-amb Ju nction-ambient热阻 ℃/W Page4-8 Rev. 1.1 Jul.05-2013 Milestone Semicondu ctor Inc. MST1170 电动车闪光器芯片  电气参数 (9V≤Vin≤56V, -40℃≤TA≤85℃) Symbol Parameter Test Conditions Min Typ Max Unit Vin DC输入电压 负载灯泡额定功率 PL = 15W 9 56 V Vddh CEXT与Vout之间电压峰值 Vin=12V 5.3 V Vddl CEXT与Vout之间电压谷值 4.3 V RDS(ON) 开关导通内阻 (Ic =1A, TJ=-20℃) Vin=12V 1...
