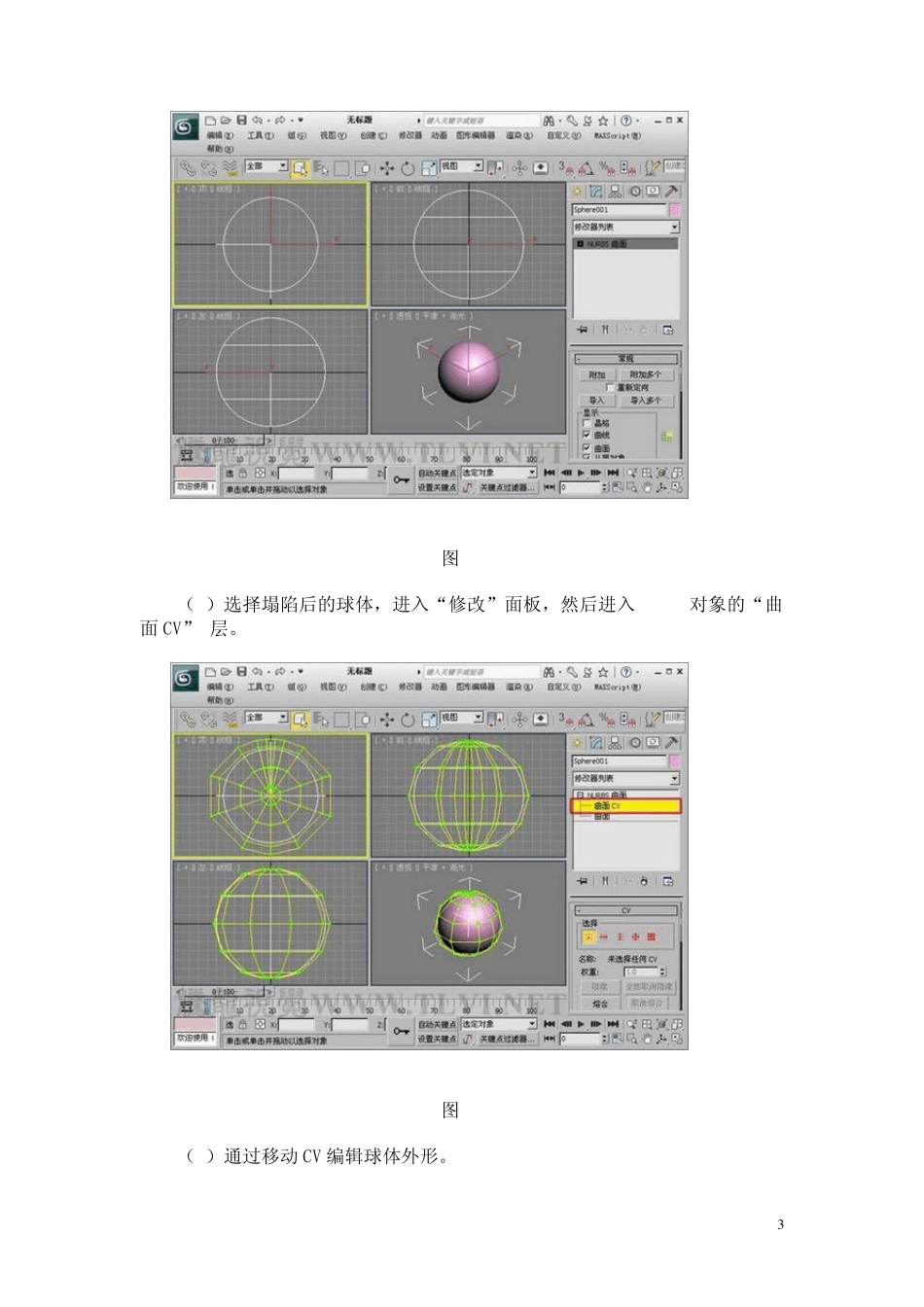

1 突破防御！大喷菇的 3DsMax NURBS 建模 在前面一组实例中，为读者讲解了面片建模的相关知识，在本部分将为读者讲解NURBS 建模方法。NURBS 与面片建模都比较适合创建流畅的光滑曲面，相对于面片 建模方法，NURBS 建模方法创建的曲面更为光滑，并且受到的限制更少。与其它基 于子对象的建模方法不同，NURBS 对象并不一定会包括所有的子对象类型，这在其 他建模方法中很少见。NURBS 还包括专门用于创建子对象的“NURBS创建工具箱”，能够在子对象模式下创建新的子对象，使 NURBS 模型的编辑更为高效。由于NURBS 建模方法比较适合创建角色类的模型，为了增加实例的趣味性，将仍旧使用《植物大战僵尸》中的各种卡通角色作为实例创建对象。 在本实例中，将创建大喷菇模型，该模型各部分接近于球体，所以可以创建球体 后将其转化为NURBS 对象，然后对其子对象进行编辑。在本实例中还将解“NURBS 创建工具箱”的使用方法，通过本实例，使读者了解NURBS 建模的基础知识。在制作实例之前，大家需要下载素材文件，文件内为本实例完成后的模型，可以作为建模的参照。 图 01 1. 将标准基本体塌陷为NURBS 对象 （1）运行 3ds max 2011，进入“创建”面板下的“几何体”次面板，在场景中创建一个球体。 2 图02 （2）将新创建的球体塌陷为NURBS对象。 提示：除了标准基本体外，只有棱柱、环形结两种扩展基本体，和放样、面片栅格、面片对象能够直接塌陷为NURBS对象。 图03 3 图04 （3）选择塌陷后的球体，进入“修改”面板，然后进入NURBS对象的“曲面 CV” 层。 图05 （4）通过移动 CV 编辑球体外形。 4 提示：独立NURBS曲线和曲面有两种类型，分别为CV子对象或点子对象。CV曲线和CV曲面CV定义一个控制晶格，通过编辑CV来控制对象外形。 提示：点曲线与点曲面和CV曲线与曲面类似，但是控制曲线或曲面的点必须在曲线或曲面上。 图 06 （5）再次创建一个球体。 5 （6）将球体转化为NURBS对象，编辑其外形，并调整对象位置，该对象为蘑菇的顶部。 图 08 2. 使用 NURBS创建工具箱 6 （1）确定蘑菇顶部球体对象为选择状态，并退出其子对象层，然后打开NURBS工具箱。 提示：NURBS工具箱包含用于创建NURBS子对象的按钮，可以快速创建各种NURBS子对象。 图09 （2）单击“创建CV曲线”按钮，在“前”视图中创建CV曲线。 提示：“创建CV曲线”按钮用于创建一个独立 CV曲线子对象。 7 图10 （3）单击“...
