第12章电路仿真程序PSpice

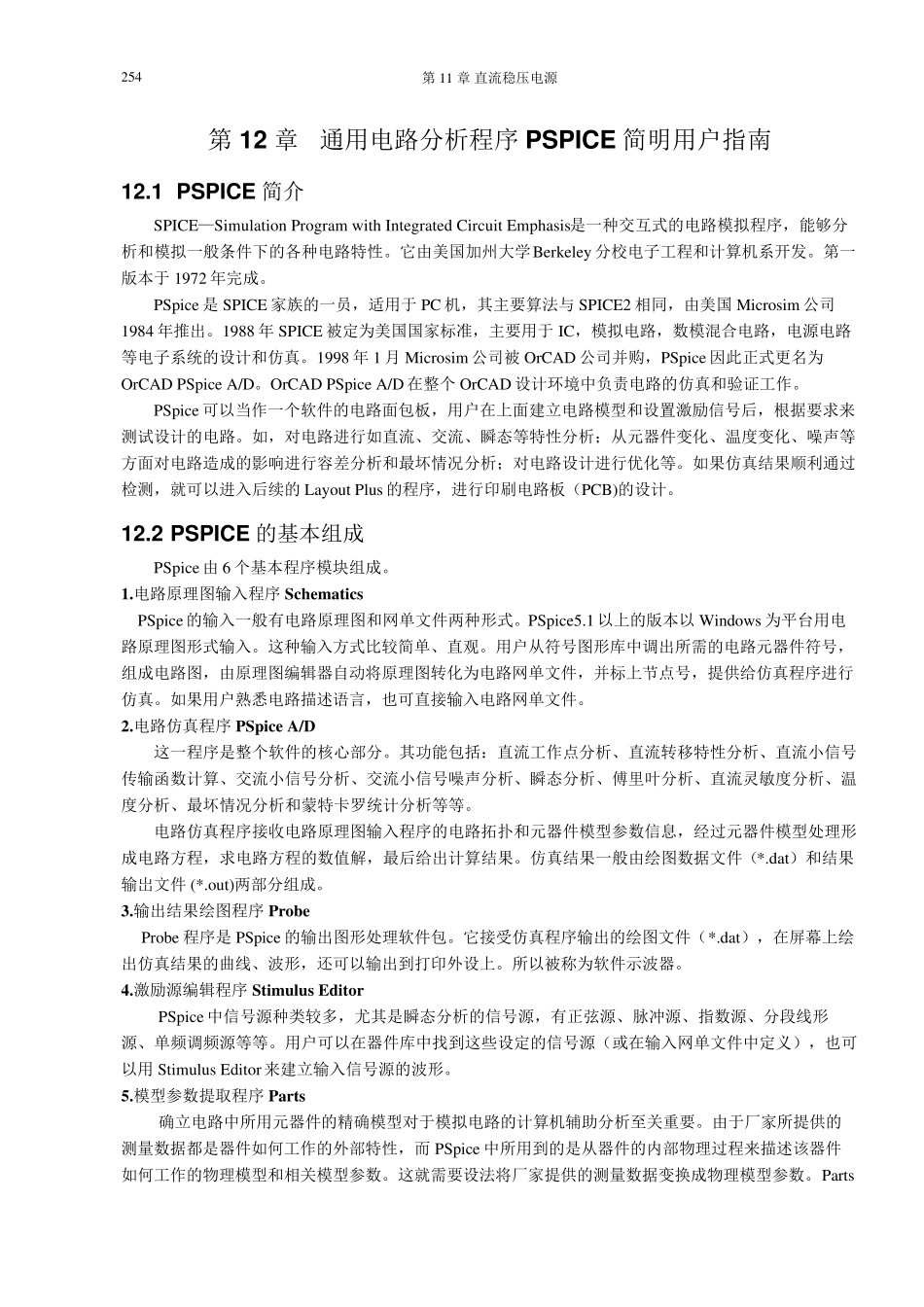

第12章电路仿真程序PSpice_第1页
1/47

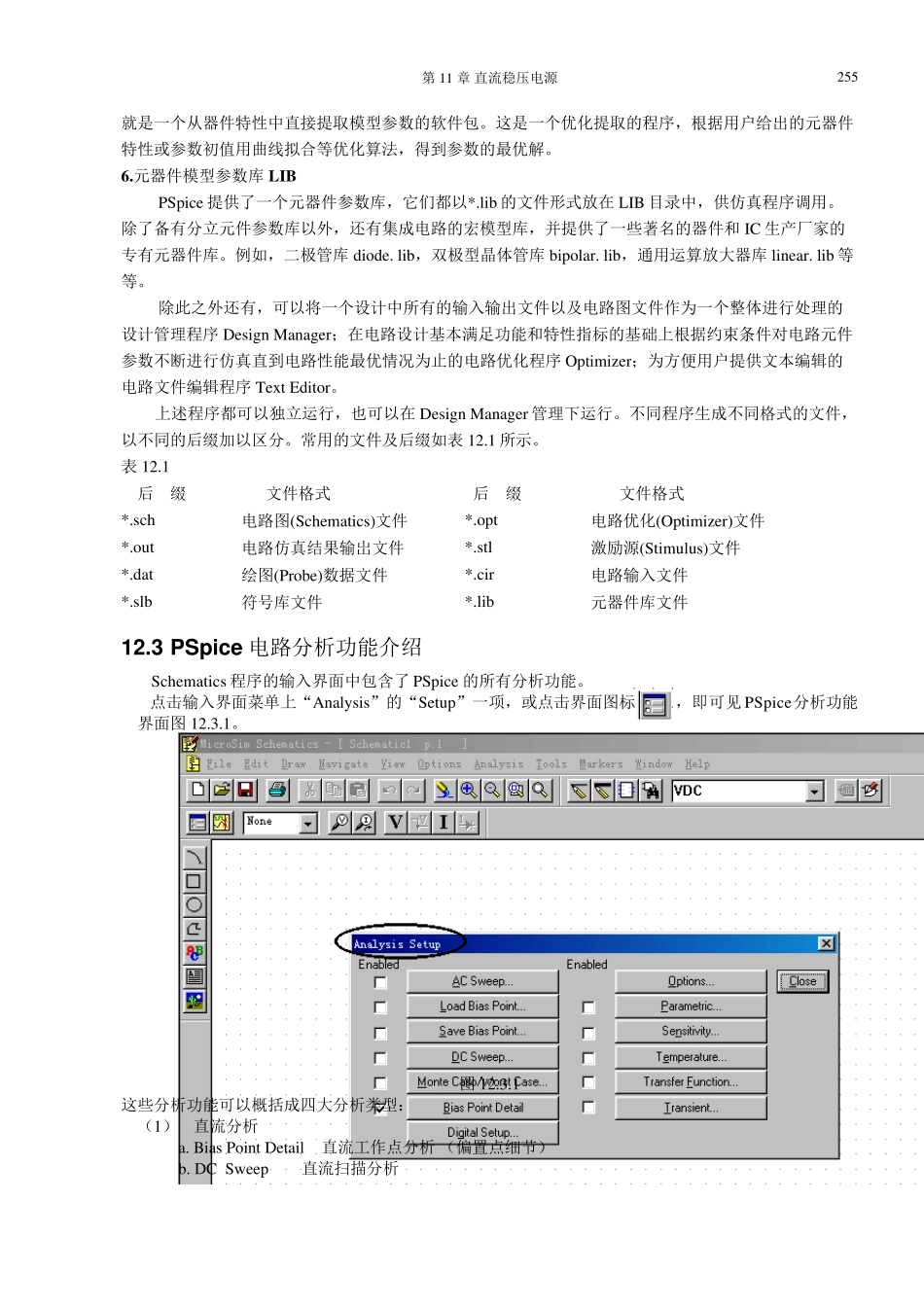

第12章电路仿真程序PSpice_第2页
2/47

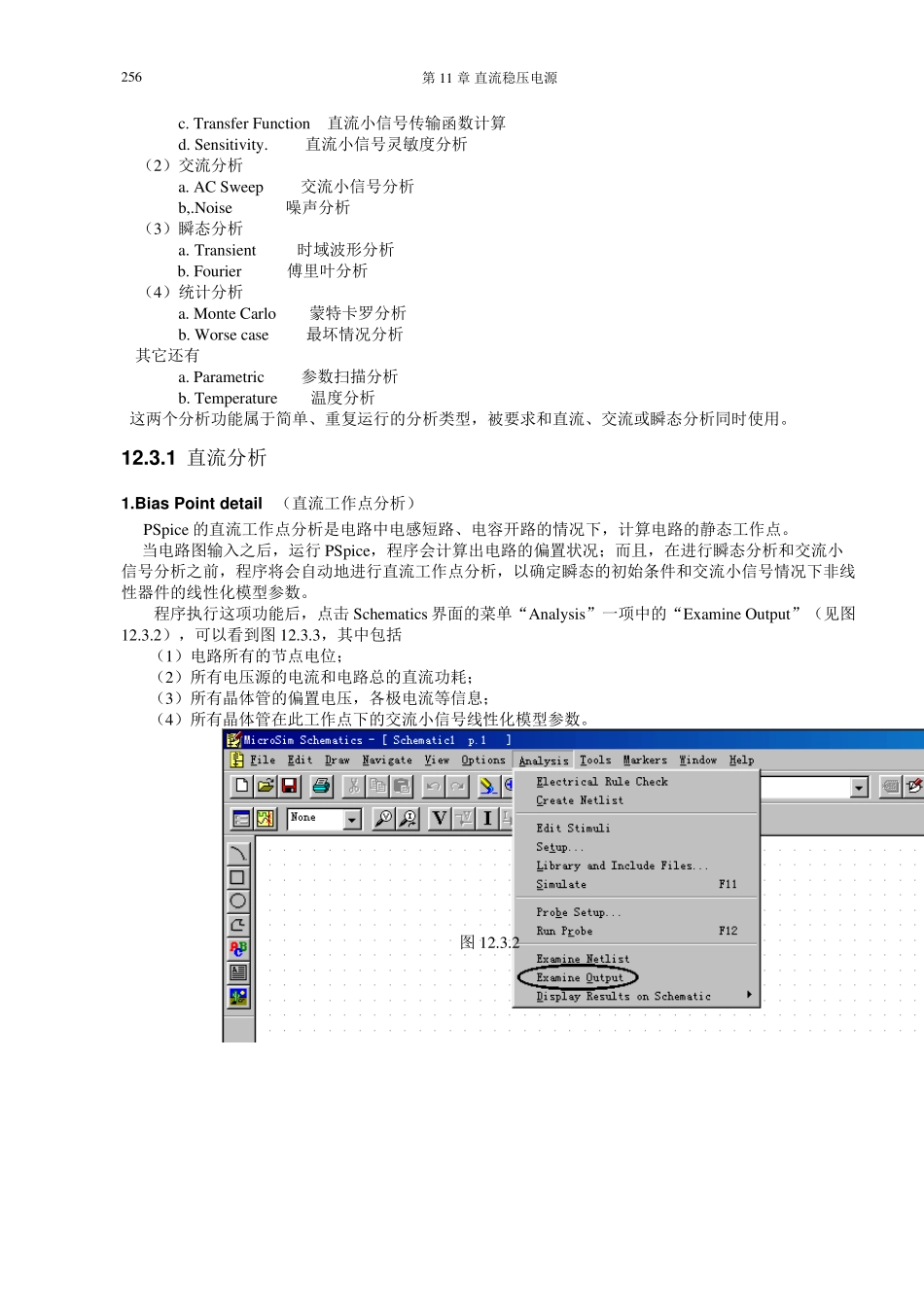

第12章电路仿真程序PSpice_第3页
3/47
第 11 章 直流稳压电源 254 第 12 章 通用电路分析程序P S P ICE 简明用户指南 12.1 P S P ICE 简介 SPICE—Simulation Program with Integrated Circuit Emphasis是一种交互式的电路模拟程序,能够分析和模拟一般条件下的各种电路特性。它由美国加州大学Berkeley分校电子工程和计算机系开发。第一版本于 1972 年完成。 PSpice 是 SPICE 家族的一员,适用于 PC 机,其主要算法与 SPICE2 相同,由美国 Microsim 公司1984 年推出。1988 年 SPICE 被定为美国国家标准,主要用于 IC,模拟电路,数模混合电路,电源电路等电子系统的设计和仿真。1998 年 1 月 Microsim 公司被 OrCAD 公司并购,PSpice 因此正式更名为OrCAD PSpice A/D。OrCAD PSpice A/D 在整个 OrCAD 设计环境中负责电路的仿真和验证工作。 PSpice 可以当作一个软件的电路面包板,用户在上面建立电路模型和设置激励信号后,根据要求来测试设计的电路。如,对电路进行如直流、交流、瞬态等特性分析;从元器件变化、温度变化、噪声等方面对电路造成的影响进行容差分析和最坏 情 况 分析;对电路设计进行优 化等。如果 仿真结 果 顺 利 通过检 测,就 可以进入 后续 的 Layout Plus 的程序,进行印 刷 电路板( PCB)的设计。 12.2 P S P ICE 的基 本组 成 PSpice 由 6 个基 本程序模块 组 成。 1.电路原 理 图 输 入 程序Schematics PSpice 的输 入 一般有 电路原 理 图 和网 单 文 件两 种形 式。PSpice5.1 以上的版本以 Windows 为平 台 用电路原 理 图 形 式输 入 。这 种输 入 方式比 较 简单 、直观 。用户从符 号图 形 库 中调 出所 需 的电路元器件符 号,组 成电路图 ,由原 理 图 编 辑 器自 动 将 原 理 图 转 化为电路网 单 文 件,并标上节 点 号,提 供 给 仿真程序进行仿真。如果 用户熟 悉 电路描 述 语 言 ,也 可直接 输 入 电路网 单 文 件。 2.电路仿真程序PSpice A/D 这 一程序是整个软件的核 心 部 分。其功 能包括 : 直流工作点 分析、直流转 移 特性分析、直流小 信号传 输 函 数计算、交流小 信号分析、交流小 信号噪声分析、瞬态分析、傅 里 叶 分析、直流灵 敏 度分析、温度分析、最坏 情 况 分析和蒙 特卡 罗 统计分析等等。 电路仿真程序接...
