第5章典型组合逻辑电路

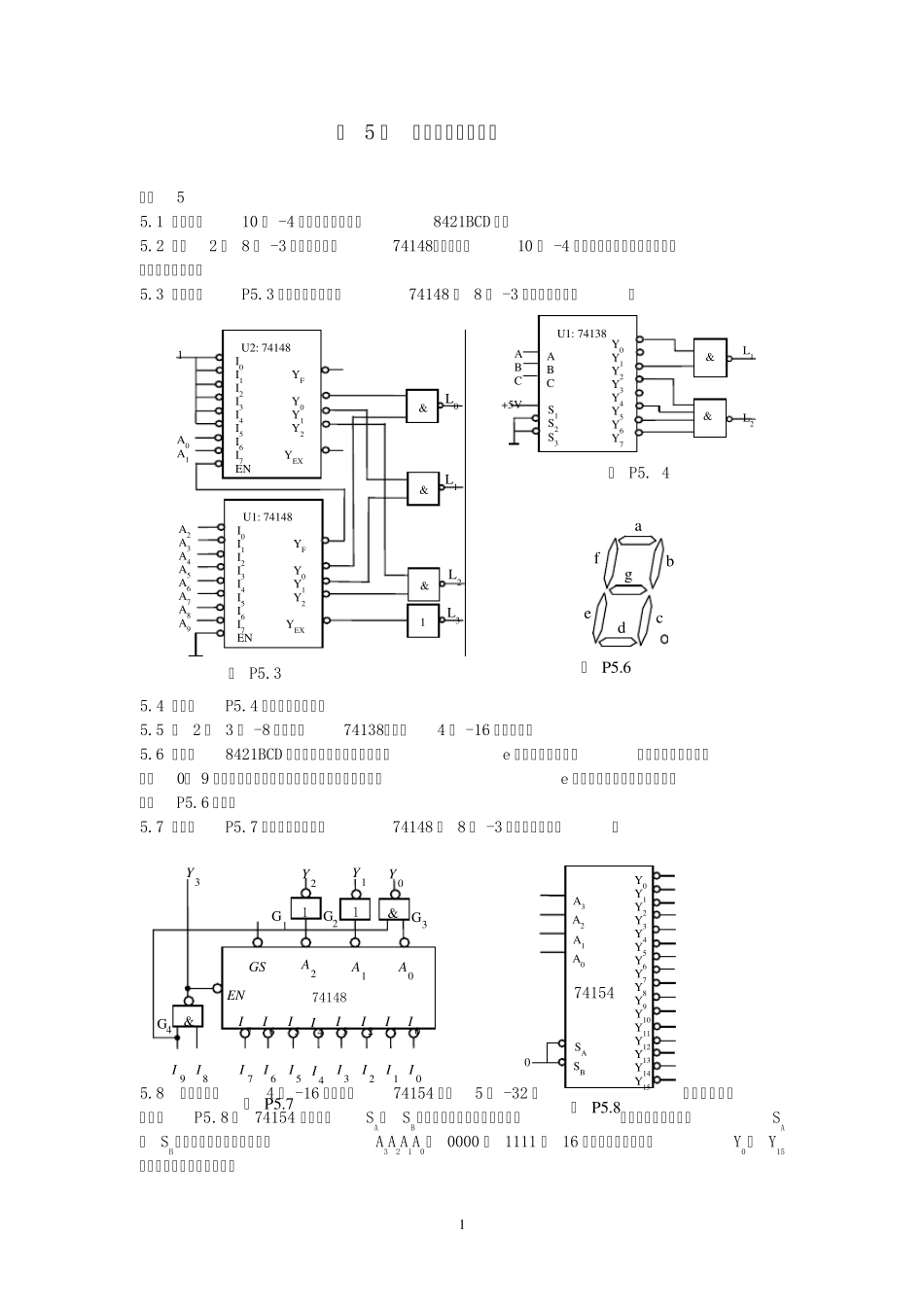

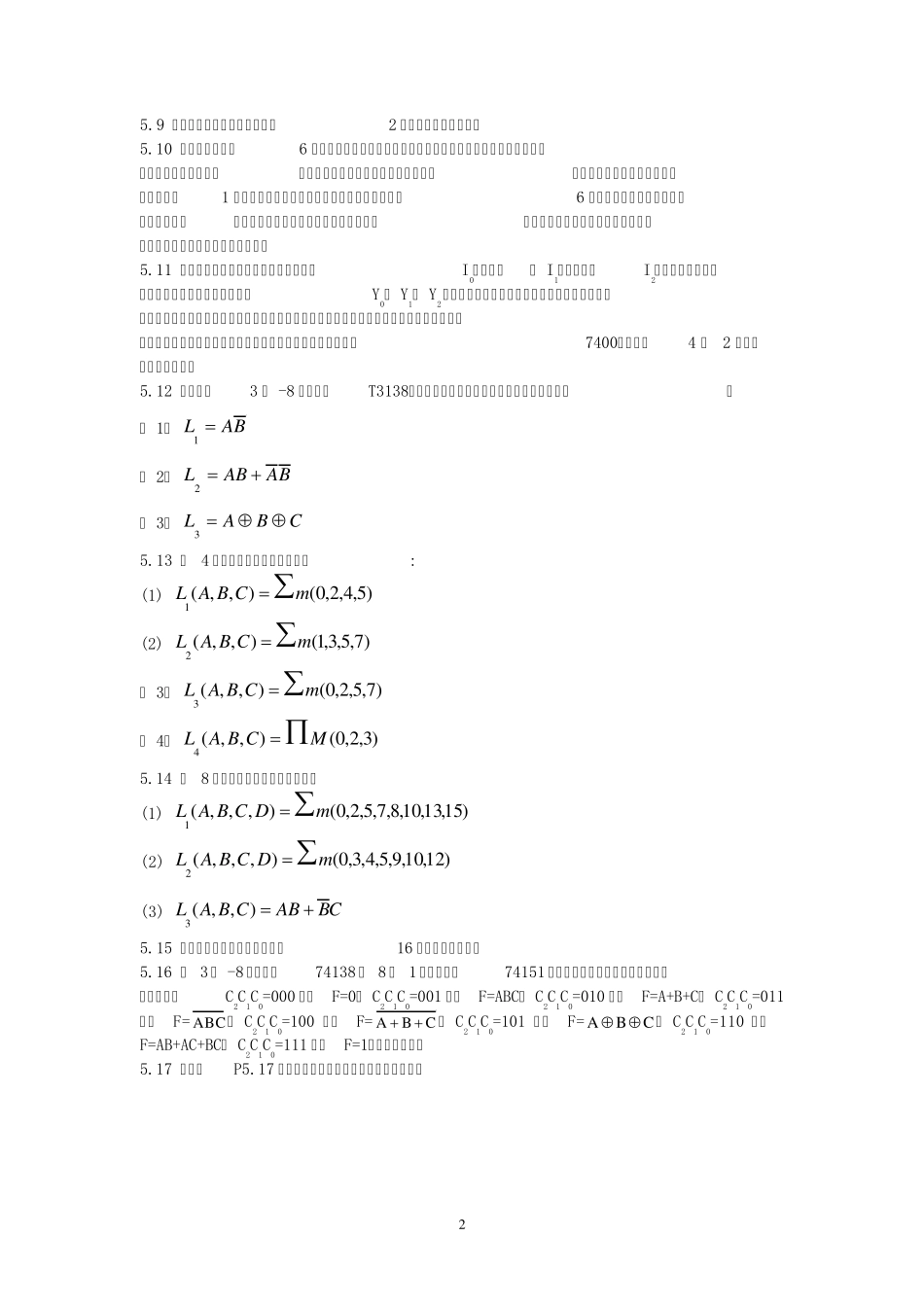

1 7 2 I 0 I 1 A 6 I 5 I 4 I I 3 I 0 I 74148 A EN GS 2 1 A I I 4 5 7 I 1 6 2 I I I 0 3 I I 1 1 I 9 8 I Y 0 Y 1 Y 2 Y 3 & & G G G G 1 2 3 4 图 P5.7 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Y9 Y10 Y11 Y12 Y13 Y14 Y15 0 A3 A2 A1 A0 SA SB 74154 图 P5.8 第 5 章 组合逻辑电路应用 习题5 5.1 设计一个10 线 -4 线编码器，输出为8421BCD 码。 5.2 试用2 片 8 线 -3 线优先编码器74148，设计一个10 线 -4 线优先编码器。连接时允许附加必要的门电路。 5.3 试分析图P5.3 所示电路的功能（74148 为 8 线 -3 线优先编码器）。 5.4 分析图P5.4 所示电路的功能。 5.5 用 2 片 3 线 -8 线译码器74138，组成4 线 -16 线译码器。 5.6 某一个8421BCD 码七段荧光数码管译码电路的e 段部分出了故障，为使数码管能正确地显示0～ 9 十种状态，现要求单独设计一个用与非门组成的e 段译码器。已知共阳极数码管如图P5.6 所示。 5.7 分析图P5.7 所示电路的功能（74148 为 8 线 -3 线优先编码器）。 5.8 画出用两片4 线 -16 线译码器74154 组成5 线 -32 线译码器的接线图。图P5.8 是74154 的符号，SA和SB是两个控制端（亦称片选端），译码器工作时应使SA和 SB同时为低电平，当输入信号A3A2A1A0为 0000 到 1111 共 16 种状态时，输出端从Y0到 Y15依次给出低电平输出信号。 U1: 74138 L1 L2 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 A B C S1 S2 S3 A B C +5V & & 图 P5. 4 图 P5.6 a b c d e f g U2: 74148 I0 I1 YF I2 I3 Y0 I4 Y1 I5 Y2 I6 I7 YEX EN A0 A1 U1: 74148 I0 I1 YF I2 I3 Y0 I4 Y1 I5 Y2 I6 I7 YEX EN A2 A3 A4 A5 A6 A7 A8 A9 & & & L0 L1 L2 L3 图 P5.3 1 1 2 5.9 设计一个编码转换器，将三位2 进制码转换为循环码。 5.10 某医院的某层有6 个病房和一个大夫值班室，每个病房有一个按扭，在大夫值班室有一个优先编码器电路，该电路可以用数码管显示病房的编码。各个房间按病人病情严重程度不同分类，1 号房间病人病情最重，病情按房间号依次降低，6 号房间病情最轻。试设计一个呼叫装置，该装置按病人的病情严重程度呼叫大夫，若两个或两个以上的病人同时呼叫大夫，则只显示病情最重...
