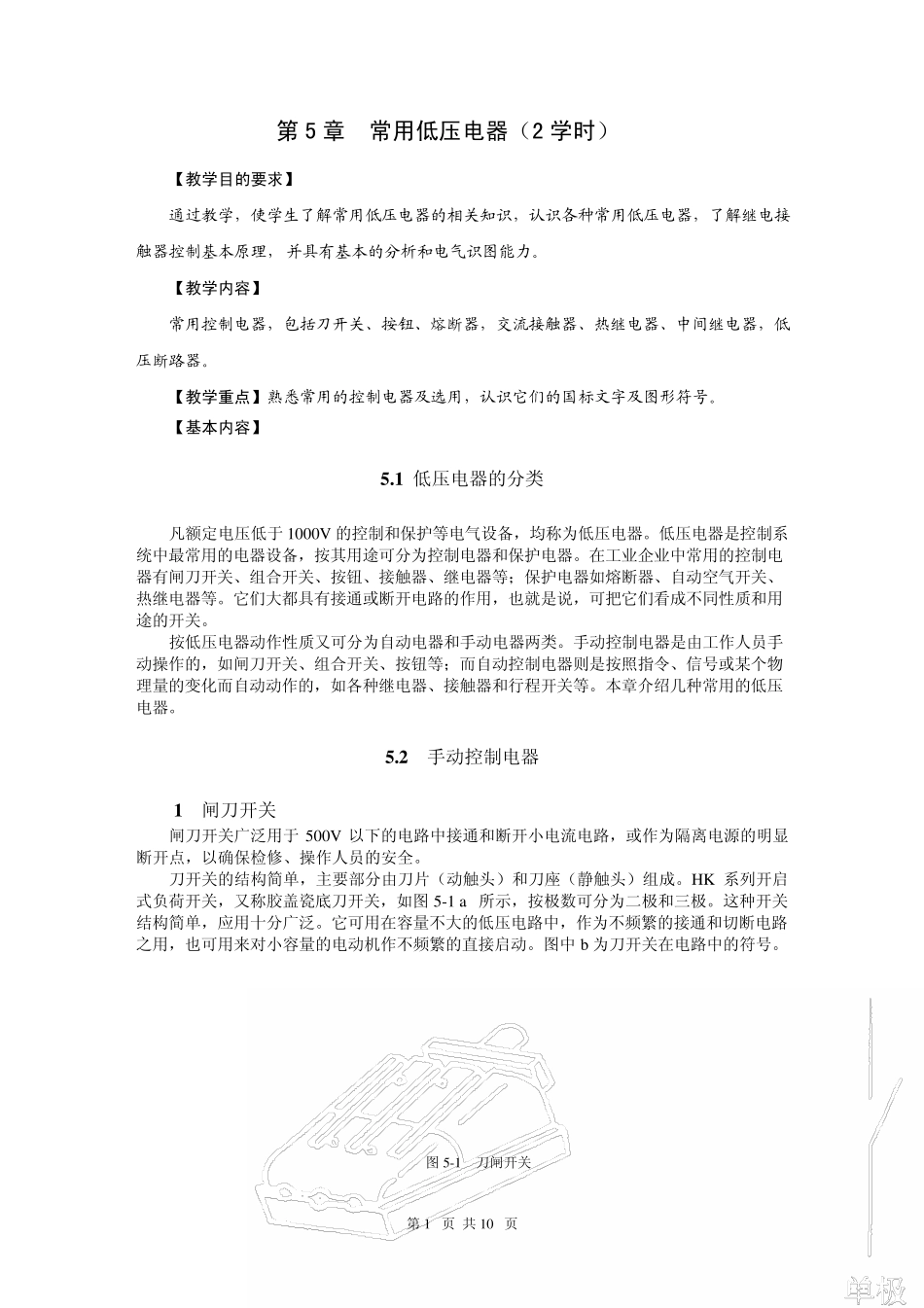

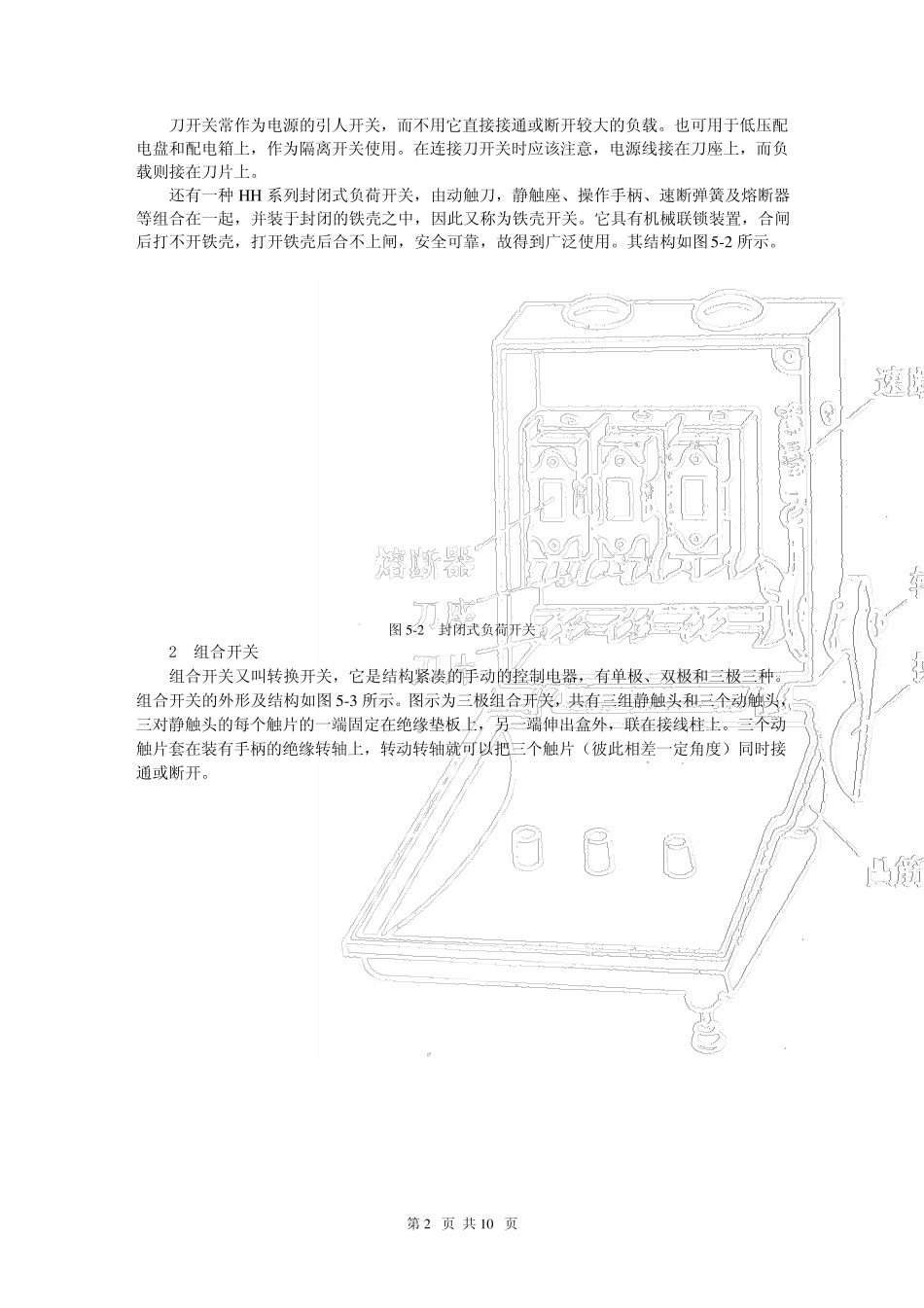

第5 章 常用低压电器（2 学时） 【教学目的要求】 通过教学，使学生了解常用低压电器的相关知识，认识各种常用低压电器，了解继电接触器控制基本原理，并具有基本的分析和电气识图能力。 【教学内容】 常用控制电器，包括刀开关、按钮、熔断器，交流接触器、热继电器、中间继电器，低压断路器。 【教学重点】熟悉常用的控制电器及选用，认识它们的国标文字及图形符号。 【基本内容】 5 .1 低压电器的分类 凡额定电压低于1000V 的控制和保护等电气设备，均称为低压电器。低压电器是控制系统中最常用的电器设备，按其用途可分为控制电器和保护电器。在工业企业中常用的控制电器有闸刀开关、组合开关、按钮、接触器、继电器等；保护电器如熔断器、自动空气开关、热继电器等。它们大都具有接通或断开电路的作用，也就是说，可把它们看成不同性质和用途的开关。 按低压电器动作性质又可分为自动电器和手动电器两类。手动控制电器是由工作人员手动操作的，如闸刀开关、组合开关、按钮等；而自动控制电器则是按照指令、信号或某个物理量的变化而自动动作的，如各种继电器、接触器和行程开关等。本章介绍几种常用的低压电器。 5 .2 手动控制电器 1 闸刀开关 闸刀开关广泛用于500V 以下的电路中接通和断开小电流电路，或作为隔离电源的明显断开点，以确保检修、操作人员的安全。 刀开关的结构简单，主要部分由刀片（动触头）和刀座（静触头）组成。HK 系列开启式负荷开关，又称胶盖瓷底刀开关，如图5-1 a 所示，按极数可分为二极和三极。这种开关结构简单，应用十分广泛。它可用在容量不大的低压电路中，作为不频繁 的接通和切 断电路之 用，也可用来 对 小容量的电动机 作不频繁 的直 接启动。图中b 为刀开关在电路中的符 号。 图5-1 刀闸开关 第 1 页 共 10 页 刀开关常作为电源的引人开关，而不用它直接接通或断开较大的负载。也可用于低压配电盘和配电箱上，作为隔离开关使用。在连接刀开关时应该注意，电源线接在刀座上，而负载则接在刀片上。 还有一种H H 系列封闭式负荷开关，由动触刀，静触座、操作手柄、速断弹簧及熔断器等组合在一起，并装于封闭的铁壳之中，因此又称为铁壳开关。它具有机械联锁装置，合闸后打不开铁壳，打开铁壳后合不上闸，安全可靠，故得到广泛使用。其结构如图5-2 所示。 图 5-2 封闭式负荷开关 2 组合开关 组合开关又叫转换开关，它是结构紧凑的手动的控制电器，有...
