第5章转子泵设计

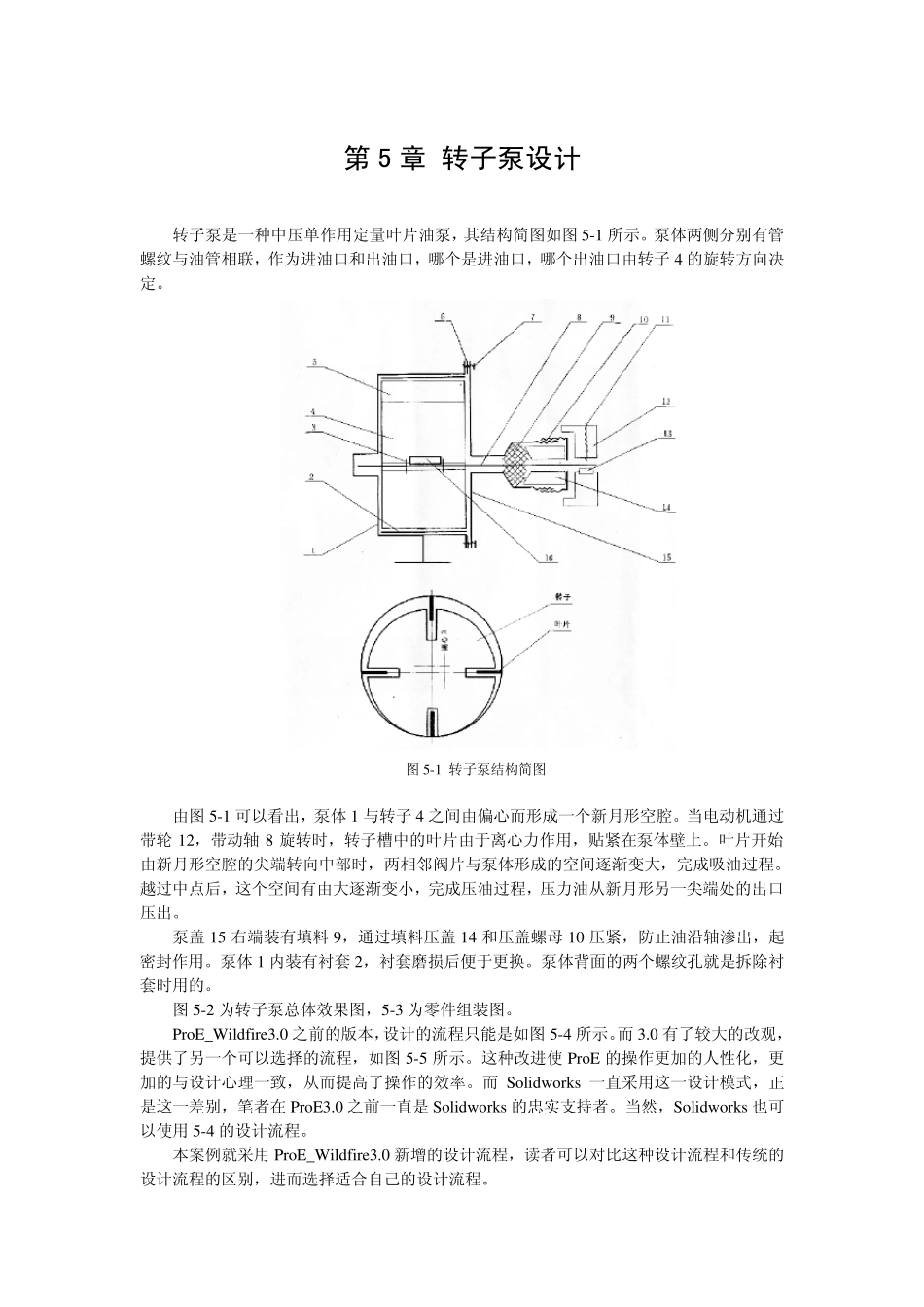

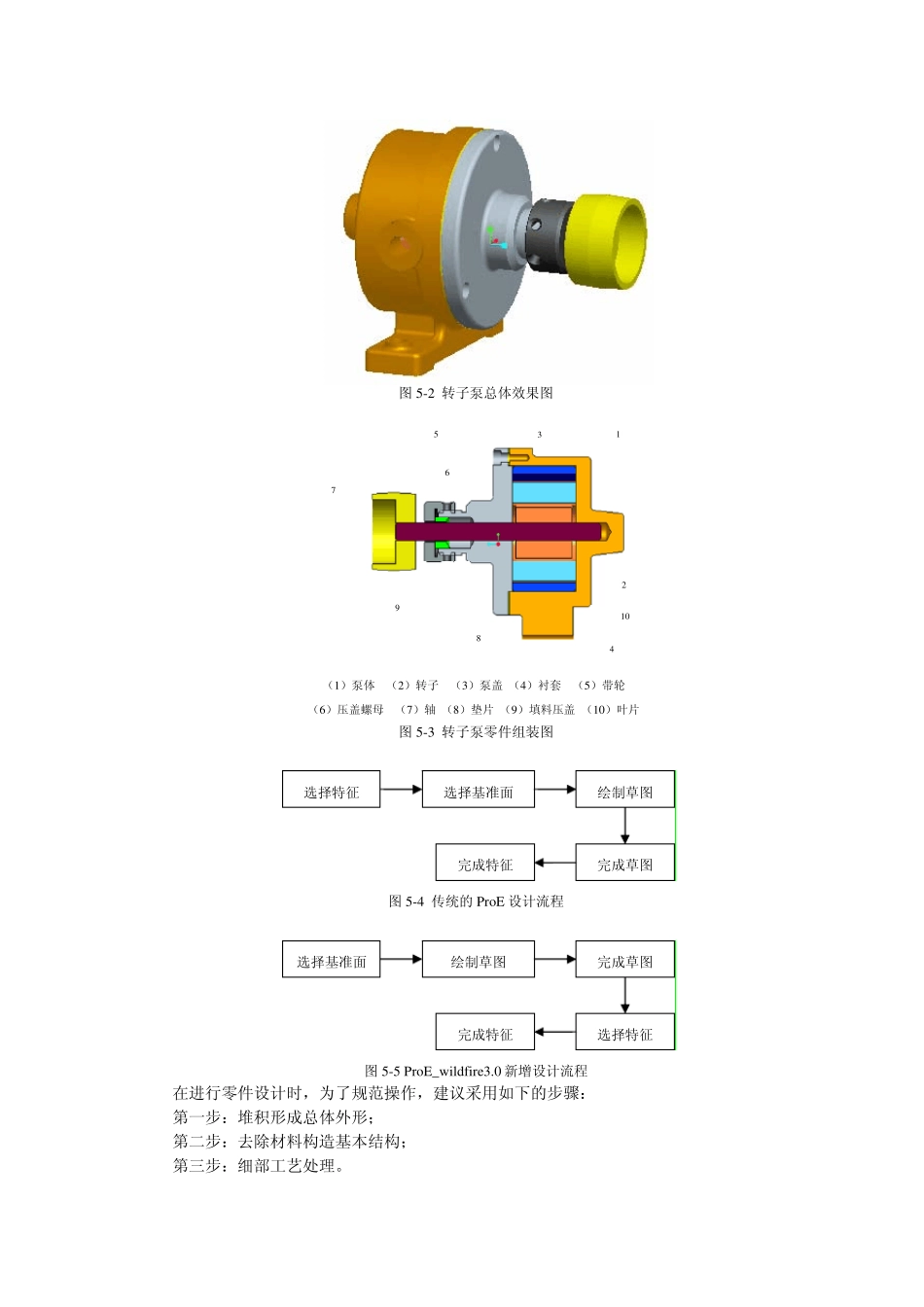

第5 章 转子泵设计 转子泵是一种中压单作用定量叶片油泵，其结构简图如图5-1 所示。泵体两侧分别有管螺纹与油管相联，作为进油口和出油口，哪个是进油口，哪个出油口由转子4 的旋转方向决定。 图5-1 转子泵结构简图 由图5-1 可以看出，泵体 1 与转子4 之间由偏心而形成一个新月形空腔。当电动机通过带轮 12，带动轴 8 旋转时，转子槽中的叶片由于离心力作用，贴紧在泵体壁上。叶片开始由新月形空腔的尖端转向中部时，两相邻阀片与泵体形成的空间逐渐变大，完成吸油过程。越过中点后，这个空间有由大逐渐变小，完成压油过程，压力油从新月形另一尖端处的出口压出。 泵盖 15 右端装有填料 9，通过填料压盖 14 和压盖螺母 10 压紧，防止油沿轴渗出，起密封作用。泵体 1 内装有衬套 2，衬套磨损后便于更换。泵体背面的两个螺纹孔就是拆除衬套时用的。 图5-2 为转子泵总体效果图，5-3 为零件组装图。 ProE_Wildfire3.0 之前的版本，设计的流程只能是如图5-4 所示。而 3.0 有了较大的改观，提供了另一个可以选择的流程，如图5-5 所示。这种改进使 ProE 的操作更加的人性化，更加的与设计心理一致，从而提高了操作的效率。而 Solidw orks 一直采用这一设计模式，正是这一差别，笔者在 ProE3.0 之前一直是Solidw orks 的忠实支持者。当然，Solidw orks 也可以使用5-4 的设计流程。 本案例就采用ProE_Wildfire3.0 新增的设计流程，读者可以对比这种设计流程和传统的设计流程的区别，进而选择适合自己的设计流程。 图5-2 转子泵总体效果图 15637 98410 2 （1）泵体 （2）转子 （3）泵盖 （4）衬套 （5）带轮 （6）压盖螺母 （7）轴 （8）垫片 （9）填料压盖 （10）叶片 图5-3 转子泵零件组装图 选择特征 选择基准面 绘制草图 完成草图 完成特征 图5-4 传统的ProE 设计流程 选择基准面 绘制草图 完成草图 选择特征 完成特征 图5-5 ProE_w ildfire3.0 新增设计流程 在进行零件设计时，为了规范操作，建议采用如下的步骤： 第一步：堆积形成总体外形； 第二步：去除材料构造基本结构； 第三步：细部工艺处理。 如果整体没有完成而急着去做细部的处理，会使特征操作变得复杂，并可能导致意想不到的效果，如圆角出现问题，创建特征时提示不可完成等。因此，要形成为一名出色的设计师，一定要养成一个良好的设计习惯，从平常做起！ 在本案例的制作过程当中，作者使用了...
