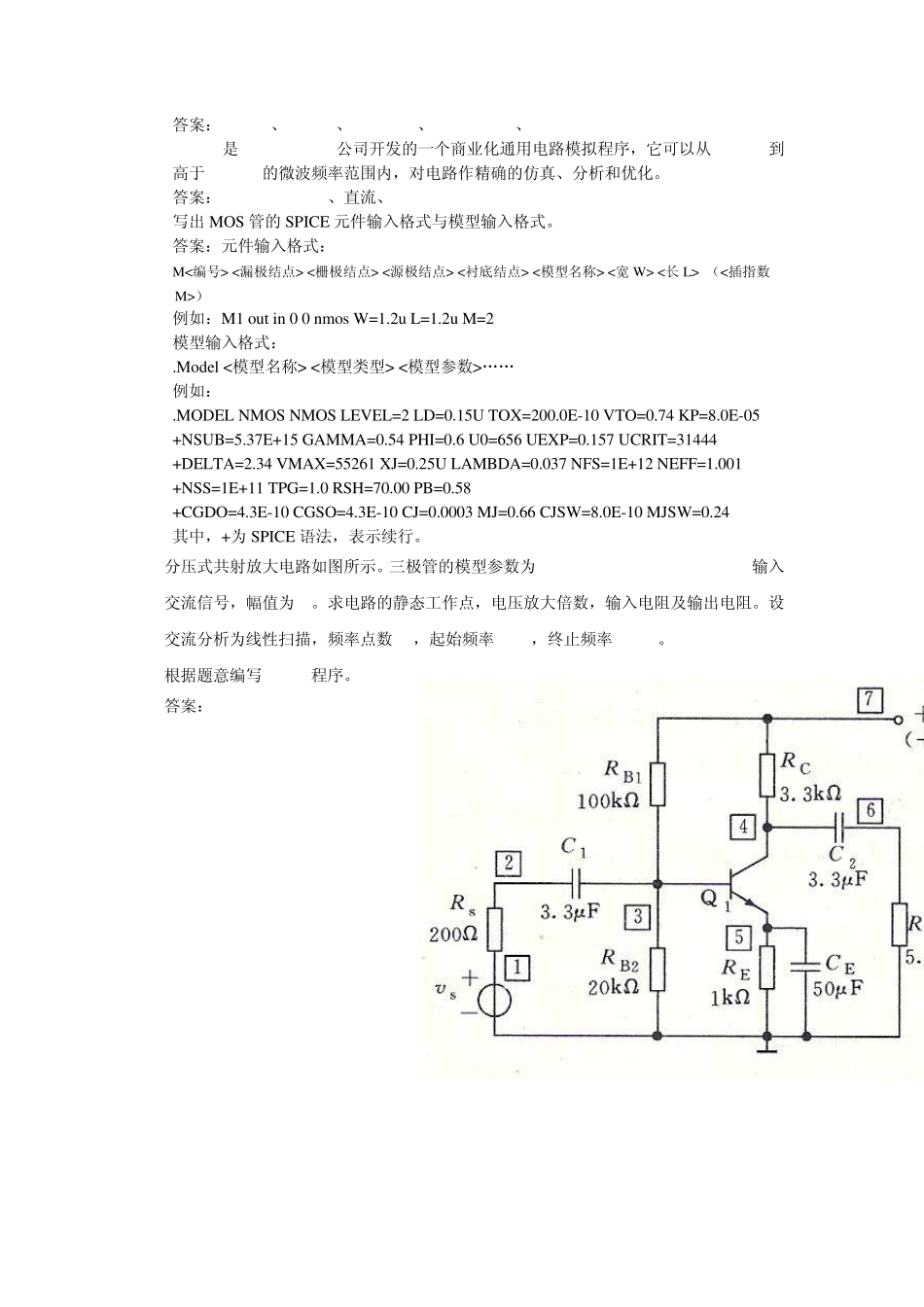

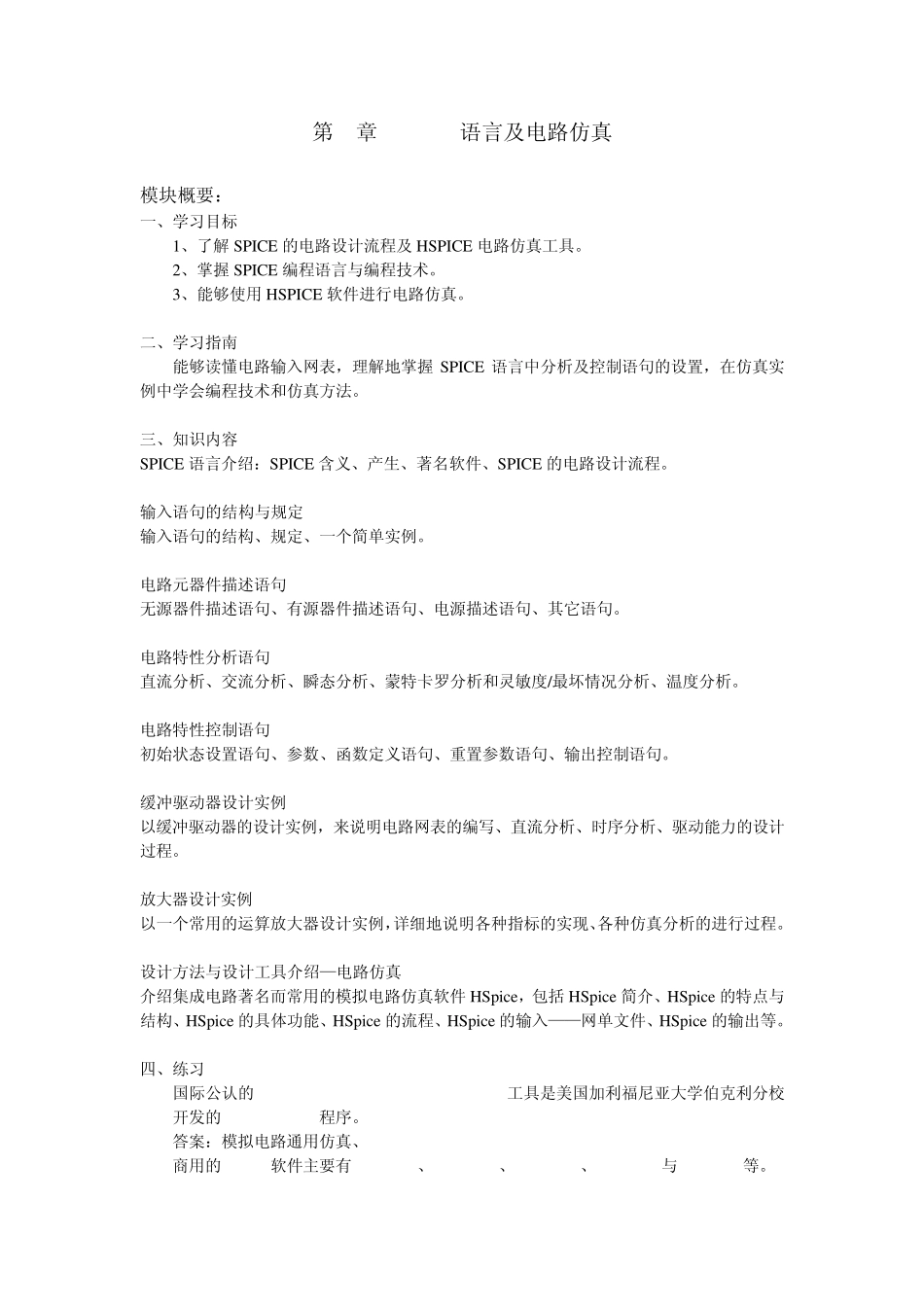

第 7章 SPICE语言及电路仿真 模块概要： 一、学习目标 1、了解 SPICE 的电路设计流程及 HSPICE 电路仿真工具。 2、掌握 SPICE 编程语言与编程技术。 3、能够使用 HSPICE 软件进行电路仿真。 二、学习指南 能够读懂电路输入网表，理解地掌握 SPICE 语言中分析及控制语句的设置，在仿真实例中学会编程技术和仿真方法。 三、知识内容 SPICE 语言介绍：SPICE 含义、产生、著名软件、SPICE 的电路设计流程。 输入语句的结构与规定 输入语句的结构、规定、一个简单实例。 电路元器件描述语句 无源器件描述语句、有源器件描述语句、电源描述语句、其它语句。 电路特性分析语句 直流分析、交流分析、瞬态分析、蒙特卡罗分析和灵敏度/最坏情况分析、温度分析。 电路特性控制语句 初始状态设置语句、参数、函数定义语句、重置参数语句、输出控制语句。 缓冲驱动器设计实例 以缓冲驱动器的设计实例，来说明电路网表的编写、直流分析、时序分析、驱动能力的设计过程。 放大器设计实例 以一个常用的运算放大器设计实例，详细地说明各种指标的实现、各种仿真分析的进行过程。 设计方法与设计工具介绍—电路仿真 介绍集成电路著名而常用的模拟电路仿真软件 HSp ice，包括 HSp ice 简介、HSp ice 的特点与结构、HSp ice 的具体功能、HSp ice 的流程、HSp ice 的输入——网单文件、HSp ice 的输出等。 四、练习 1. 国际公认的_______________________________工具是美国加利福尼亚大学伯克利分校开发的____________程序。 答案：模拟电路通用仿真、SPICE 2. 商用的 SPICE软件主要有________、________、________、________与________等。 答案：Hspice、Pspice、SBTspice、SmartSPICE、Tspice 3. HSPICE是____________公司开发的一个商业化通用电路模拟程序，它可以从_______到高于_______的微波频率范围内，对电路作精确的仿真、分析和优化。 答案：Meta-Software、直流、100MHz 4. 写出 MOS 管的 SPICE 元件输入格式与模型输入格式。 答案：元件输入格式： M<编号> <漏极结点> <栅极结点> <源极结点> <衬底结点> <模型名称> <宽 W> <长 L> （<插指数 M>） 例如：M1 ou t in 0 0 nmos W=1.2u L=1.2u M=2 模型输入格式： .Model <模型名称> <模型类型> <模型参数>„„ 例如： .MODEL NMOS NMOS LEVEL=2 LD=0.15U TOX=200.0E-10 VTO=0.74 KP=8.0E-05 +...
