第2课时 实验:观察电容器的充、放电现象

第2课时 实验:观察电容器的充、放电现象_第1页
1/7
第2课时 实验:观察电容器的充、放电现象_第2页
2/7
第2课时 实验:观察电容器的充、放电现象_第3页
3/7

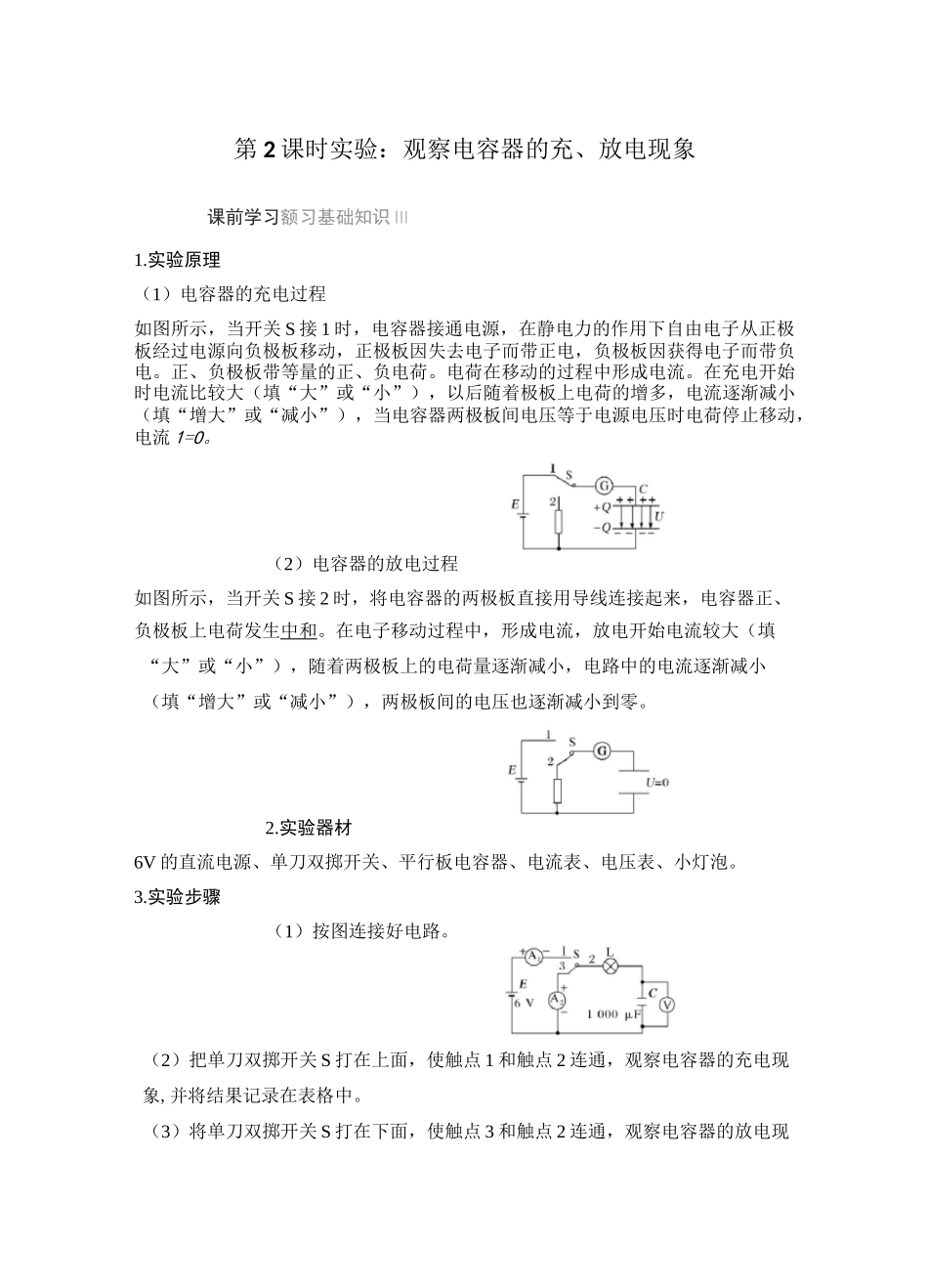

第 2 课时实验:观察电容器的充、放电现象课前学习额习基础知识 III1.实验原理(1)电容器的充电过程如图所示,当开关 S 接 1 时,电容器接通电源,在静电力的作用下自由电子从正极板经过电源向负极板移动,正极板因失去电子而带正电,负极板因获得电子而带负电。正、负极板带等量的正、负电荷。电荷在移动的过程中形成电流。在充电开始时电流比较大(填“大”或“小”),以后随着极板上电荷的增多,电流逐渐减小(填“增大”或“减小”),当电容器两极板间电压等于电源电压时电荷停止移动,电流 1=0。(2)电容器的放电过程如图所示,当开关 S 接 2 时,将电容器的两极板直接用导线连接起来,电容器正、负极板上电荷发生中和。在电子移动过程中,形成电流,放电开始电流较大(填“大”或“小”),随着两极板上的电荷量逐渐减小,电路中的电流逐渐减小(填“增大”或“减小”),两极板间的电压也逐渐减小到零。2.实验器材6V 的直流电源、单刀双掷开关、平行板电容器、电流表、电压表、小灯泡。3.实验步骤(1)按图连接好电路。(2)把单刀双掷开关 S 打在上面,使触点 1 和触点 2 连通,观察电容器的充电现象,并将结果记录在表格中。(3)将单刀双掷开关 S 打在下面,使触点 3 和触点 2 连通,观察电容器的放电现象,并将结果记录在表格中。(4)记录好实验结果,关闭电源。实验记录和分析:实验项目实验现象电容器充电灯泡灯泡的亮度由明到暗最后熄灭(选填“明”“暗”或“熄灭”)电流表 1电流表 1 的读数由大到小最后为零(选填“大”“小”或“零”)电压表电压表的读数由小(选填“大”或“小”)到大(选填“大”或“小”)最后为 6—V电容器放电灯泡灯泡的亮度由明到暗最后熄灭(选填“明”“暗”或“熄灭”)电流表 2电流表 2 的读数由大到小最后为零(选填“大”“小”或“零”)电压表电压表的读数由大(选填“大”或“小”)到小(选填“大”或“小”)最后为 0__V4•注意事项(1)电流表要选用小量程的灵敏电流计。(2)要选择大容量的电容器。(3)实验要在干燥的环境中进行。(4)在做放电实验时,在电路中串联一个电阻,以免烧坏电流表。■核心探究 iiiiiHIIIIIIIIIIIIIIIIIHI核心要点 D 电容器充、放电现象的定性分析[观察探究]按如图所示电路连接好器材,使开关 S 先后接触 a、b,观察电流表指针的偏转情况。请思考以下几个问题:⑴ 当 S 先后接 a 和接 b 时,会观察到电流表...
