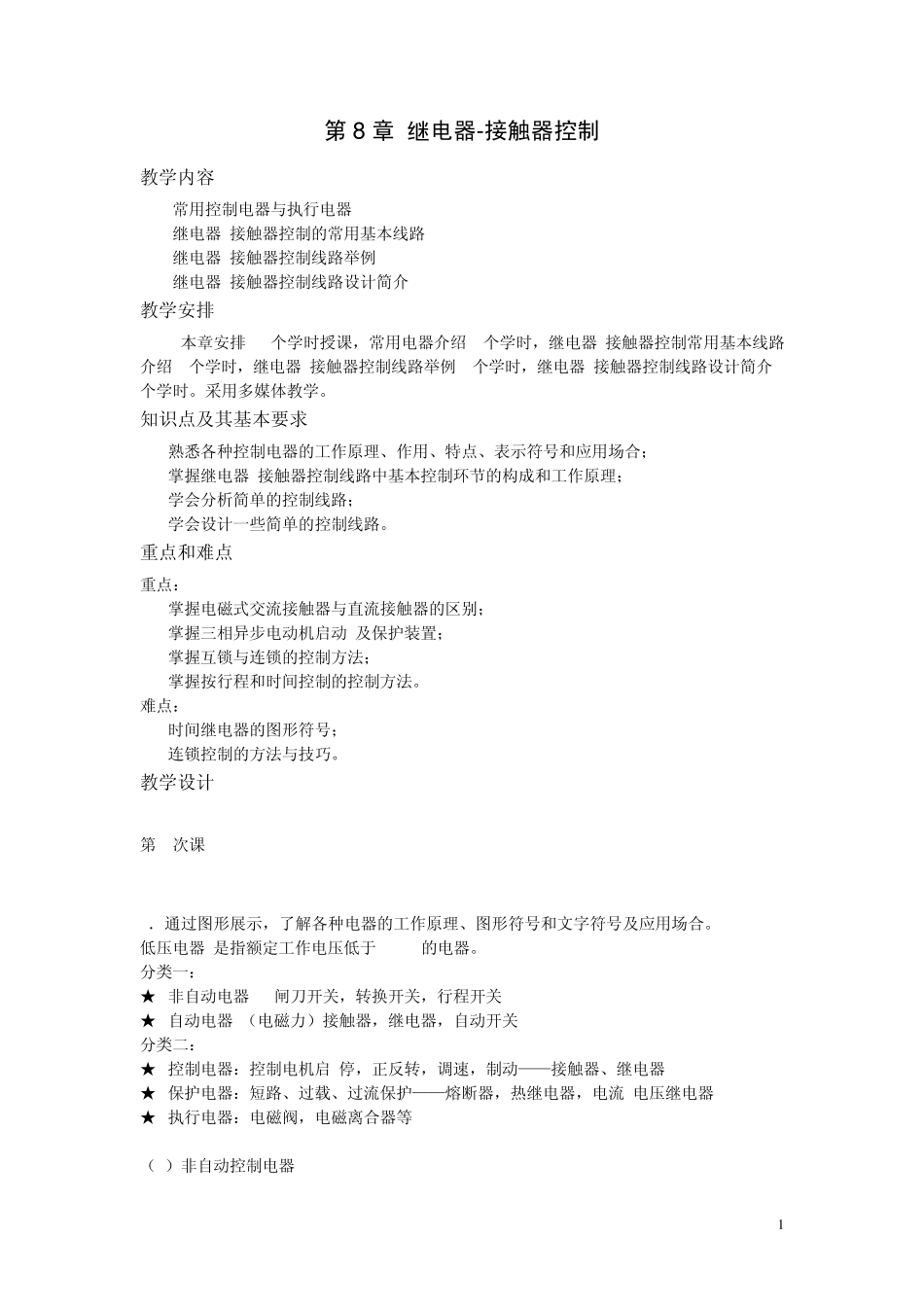

1 第8 章 继电器-接触器控制 教学内容 8.1 常用控制电器与执行电器 8.2 继电器-接触器控制的常用基本线路 8.3 继电器-接触器控制线路举例 8.4 继电器-接触器控制线路设计简介 教学安排 本章安排 10个学时授课，常用电器介绍 2个学时，继电器-接触器控制常用基本线路介绍 4个学时，继电器-接触器控制线路举例 2个学时，继电器-接触器控制线路设计简介 2个学时。采用多媒体教学。 知识点及其基本要求 1. 熟悉各种控制电器的工作原理、作用、特点、表示符号和应用场合； 2. 掌握继电器-接触器控制线路中基本控制环节的构成和工作原理； 3. 学会分析简单的控制线路； 4. 学会设计一些简单的控制线路。 重点和难点 重点： 1. 掌握电磁式交流接触器与直流接触器的区别； 2. 掌握三相异步电动机启动,及保护装置； 3. 掌握互锁与连锁的控制方法； 4. 掌握按行程和时间控制的控制方法。 难点： 1. 时间继电器的图形符号； 2. 连锁控制的方法与技巧。 教学设计 ******************************************************************************* 第 1次课 ******************************************************************************* 1．通过图形展示，了解各种电器的工作原理、图形符号和文字符号及应用场合。 低压电器:是指额定工作电压低于 500V的电器。 分类一： ★ 非自动电器: 闸刀开关，转换开关，行程开关 ★ 自动电器:（电磁力）接触器，继电器，自动开关 分类二： ★ 控制电器：控制电机启/停，正反转，调速，制动——接触器、继电器 ★ 保护电器：短路、过载、过流保护——熔断器，热继电器，电流/电压继电器 ★ 执行电器：电磁阀，电磁离合器等 （1）非自动控制电器 2 ①刀开关(作电源开关) Q/QG 常用的三极刀开关:100A、200A、400A、600A、1000A ①转换开关(组合开关) QB 用途： ★ 电源的引入开关； ★ 控制启动次数不多、7.5KW以下的鼠笼式电机。 ★ 控制线路及信号线路的转换开关。 倒顺开关（控制电机正反转）。 （2）自动控制电器 1)接触器（交流、直流） KM 接触器能在外界输入信号下自动地接通或断开带有负载的主电路。 3 作用：用于带负载主电路的自动接通与断开。 结构：电磁机构、触头系统、灭弧装置。 分为：  交流接触器：吸合瞬间电流可达到工作时的15倍，不适合频繁操作。  直流接触器：适合频繁操作的场合。 选择： ...
