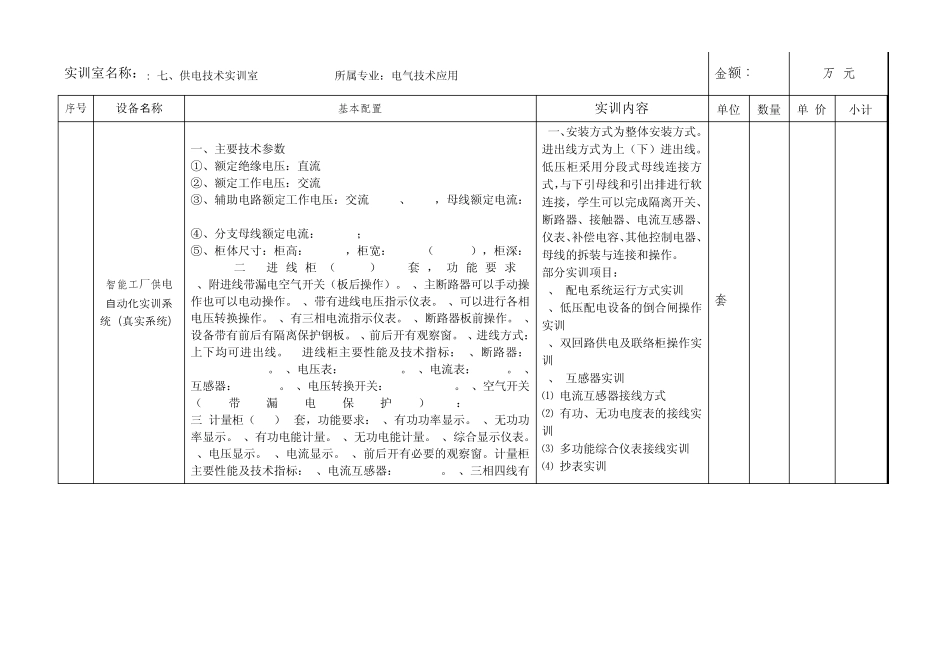

职业技术学校电气技术应用实训设备需求一览表及技术参数 C 包： 电气教学设备需求一览表及技术参数 电气教学设备需求一览表及技术参数 实训室名称：：七、供电技术实训室C 所属专业：电气技术应用 金额： 万 元 序号 设备名称 基本配置 实训内容 单位 数量 单 价 小计 5 智能工厂供电自动化实训系统（真实系统） 一、主要技术参数 ①、额定绝缘电压：直流 660V ②、额定工作电压：交流 380V ③、辅助电路额定工作电压：交流 380V、220V，母线额定电流：100A ④、分支母线额定电流：10~16A； ⑤、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm二 .进 线 柜 （ GCK） 2 套 ， 功 能 要求 : 1、附进线带漏电空气开关（板后操作）。2、主断路器可以手动操作也可以电动操作。3、带有进线电压指示仪表。4、可以进行各相电压转换操作。5、有三相电流指示仪表。6、断路器板前操作。7、设备带有前后有隔离保护钢板。8、前后开有观察窗。9、进线方式：上下均可进出线。 进线柜主要性能及技术指标：1、断路器：DW15-630/160A。2、电压表：6L2-V 450V。3、电流表：6L2-A。4、互感器：BH-0.66。5、电压转换开关：LW5-16YH3/3。6、空气开关（带漏电保护）：DZ20LE 三.计量柜（GCK）2套，功能要求：1、有功功率显示。2、无功功率显示。3、有功电能计量。4、无功电能计量。5、综合显示仪表。6、电压显示。7、电流显示。8、前后开有必要的观察窗。计量柜主要性能及技术指标：1、电流互感器：BH-0.66。2、三相四线有 一、安装方式为整体安装方式。进出线方式为上（下）进出线。低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。 部分实训项目： 1、 配电系统运行方式实训 2、 低压配电设备的倒合闸操作实训 3、 双回路供电及联络柜操作实训 4、 互感器实训 ⑴ 电流互感器接线方式 ⑵ 有功、无功电度表的接线实训 ⑶ 多功能综合仪表接线实训 ⑷ 抄表实训 套 1 功电度表：DTS196。3、三相四线无功电度表：DXS196。4、有功功率显示：6L2-KW。5、无功功率显示：6L2-VAR。6、电压表（指针式）：6L2-V。7、电流表（指针式）：6L2-A。8、综合显示仪表（数显式）：PY194E-2S4。 四.补偿柜（GCK）2套，功能要求:1、 手动控制功能。2、 自动控制功能。3、 补偿...
