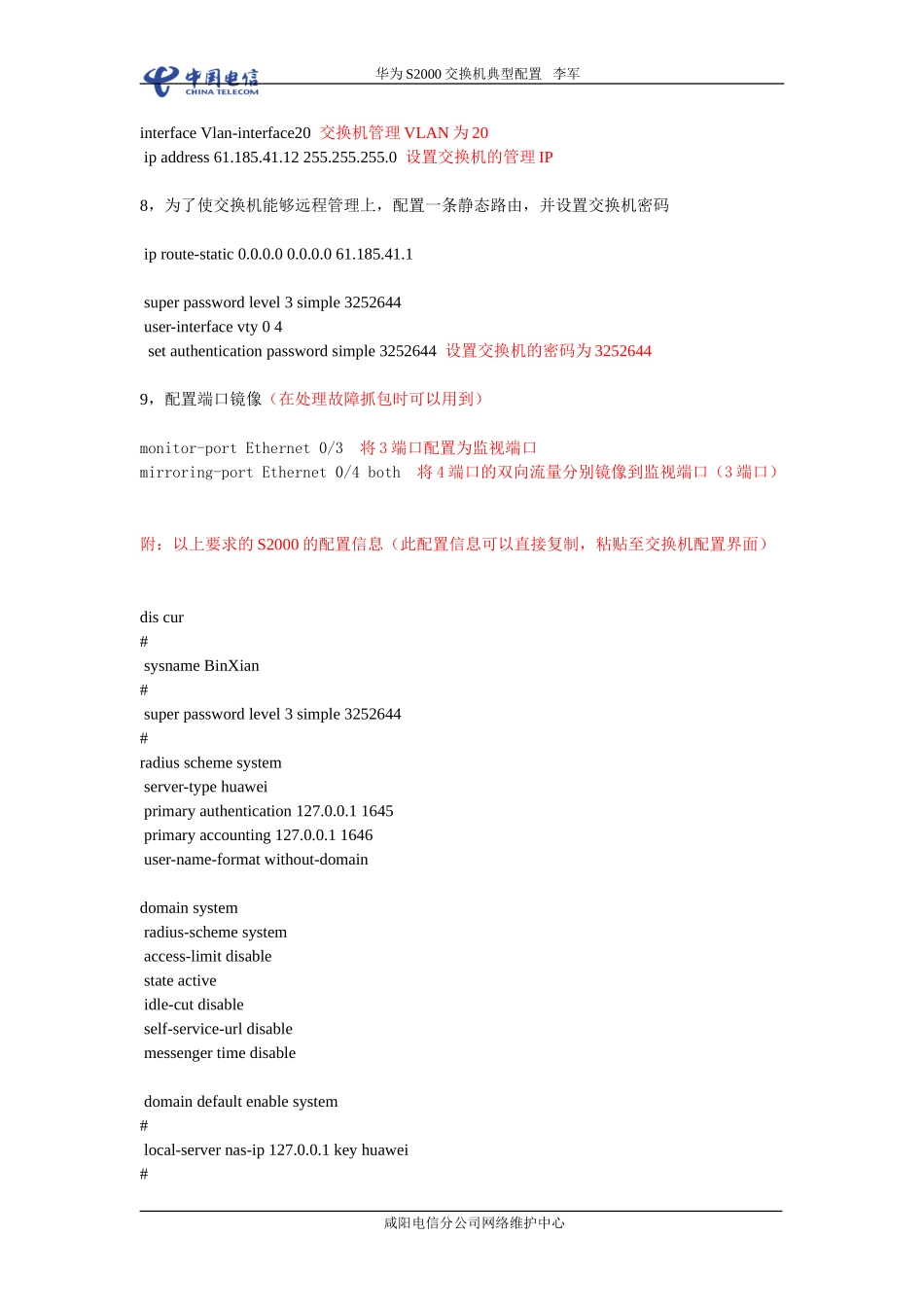

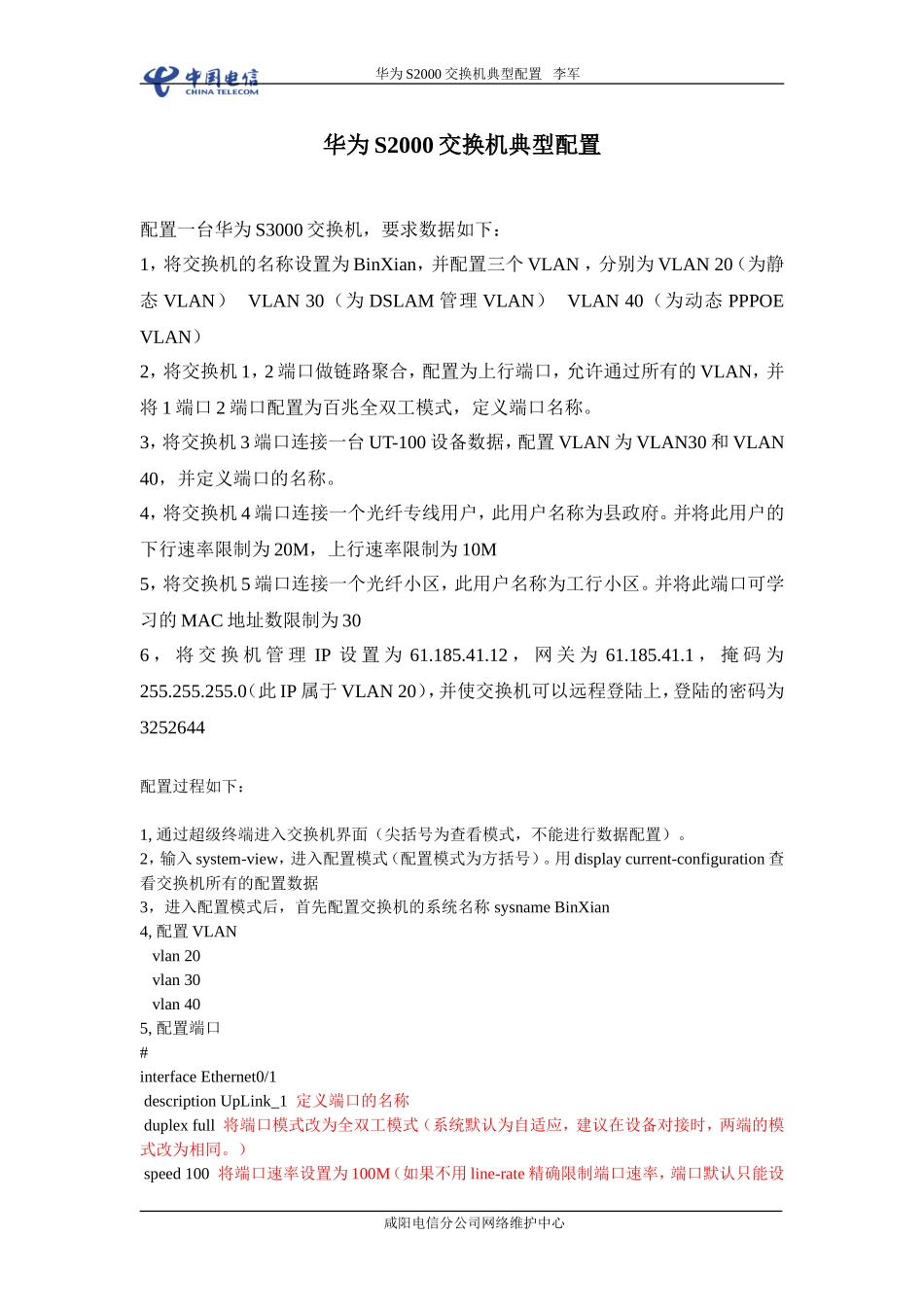

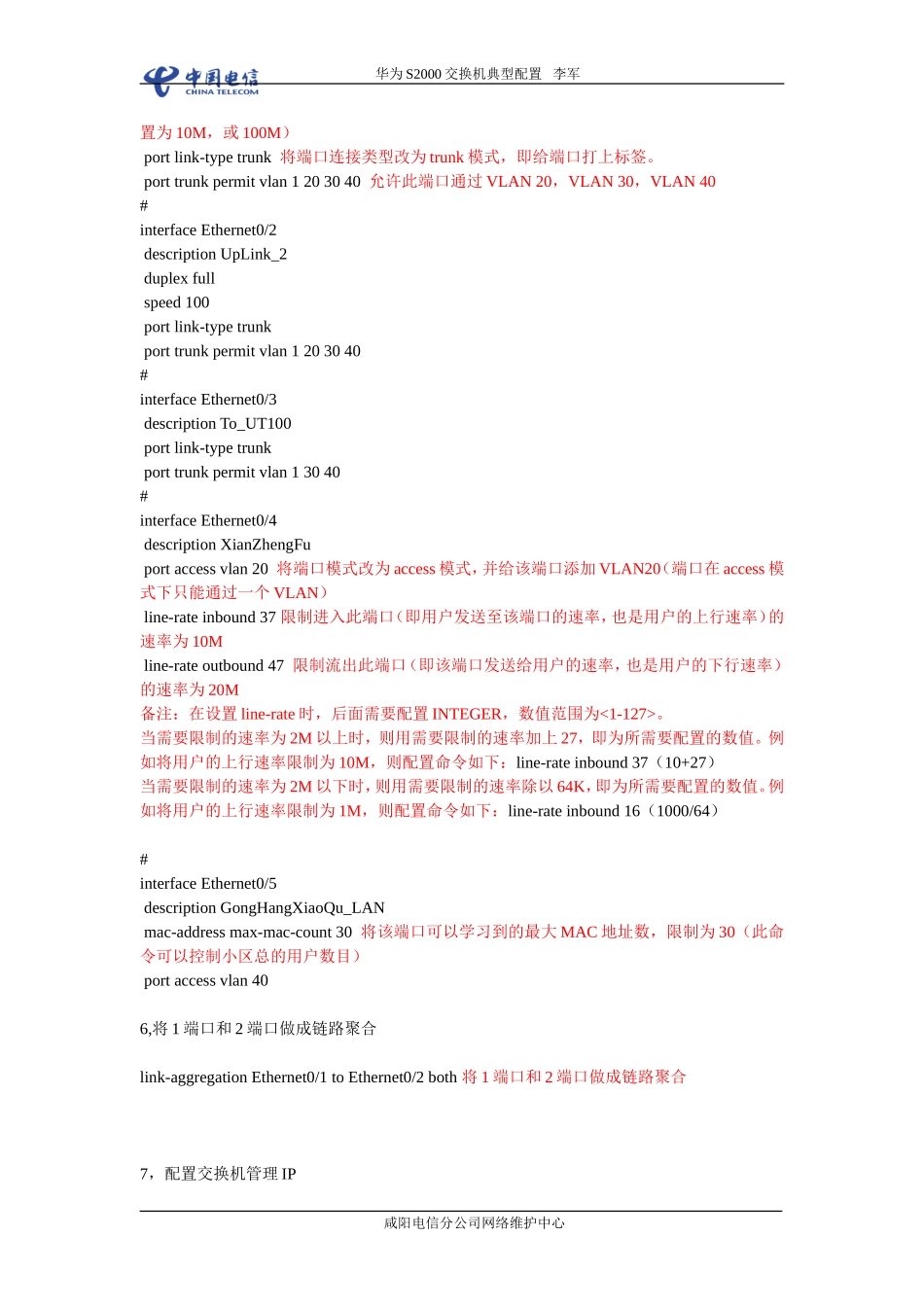

华为S2000交换机典型配置李军华为S2000交换机典型配置配置一台华为S3000交换机，要求数据如下：1，将交换机的名称设置为BinXian，并配置三个VLAN，分别为VLAN20（为静态VLAN）VLAN30（为DSLAM管理VLAN）VLAN40（为动态PPPOEVLAN）2，将交换机1，2端口做链路聚合，配置为上行端口，允许通过所有的VLAN，并将1端口2端口配置为百兆全双工模式，定义端口名称。3，将交换机3端口连接一台UT-100设备数据，配置VLAN为VLAN30和VLAN40，并定义端口的名称。4，将交换机4端口连接一个光纤专线用户，此用户名称为县政府。并将此用户的下行速率限制为20M，上行速率限制为10M5，将交换机5端口连接一个光纤小区，此用户名称为工行小区。并将此端口可学习的MAC地址数限制为306，将交换机管理IP设置为61.185.41.12，网关为61.185.41.1，掩码为255.255.255.0（此IP属于VLAN20），并使交换机可以远程登陆上，登陆的密码为3252644配置过程如下：1,通过超级终端进入交换机界面（尖括号为查看模式，不能进行数据配置）。2，输入system-view，进入配置模式（配置模式为方括号）。用displaycurrent-configuration查看交换机所有的配置数据3，进入配置模式后，首先配置交换机的系统名称sysnameBinXian4,配置VLANvlan20vlan30vlan405,配置端口#interfaceEthernet0/1descriptionUpLink_1定义端口的名称duplexfull将端口模式改为全双工模式（系统默认为自适应，建议在设备对接时，两端的模式改为相同。）speed100将端口速率设置为100M（如果不用line-rate精确限制端口速率，端口默认只能设咸阳电信分公司网络维护中心华为S2000交换机典型配置李军置为10M，或100M）portlink-typetrunk将端口连接类型改为trunk模式，即给端口打上标签。porttrunkpermitvlan1203040允许此端口通过VLAN20，VLAN30，VLAN40#interfaceEthernet0/2descriptionUpLink_2duplexfullspeed100portlink-typetrunkporttrunkpermitvlan1203040#interfaceEthernet0/3descriptionTo_UT100portlink-typetrunkporttrunkpermitvlan13040#interfaceEthernet0/4descriptionXianZhengFuportaccessvlan20将端口模式改为access模式，并给该端口添加VLAN20（端口在access模式下只能通过一个VLAN）line-rateinbound37限制进入此端口（即用户发送至该端口的速率，也是用户的上行速率）的速率为10Mline-rateoutbound47限制流出此端口（即该端口发送给用户的速率，也是用户的下行速率）的速率为20M备注：在设置line-rate时，后面需要配置INTEGER，数值范围为<1-127>。当需要限制的速率为2M以上时，则用需要限制的速率加上27，即为所需要配置的数值。例如将用户的上行速率限制为10M，则配置命令如下：line-rateinbound37（10+27）当需要限制的速率为2M以下时，则用需要限制的速率除以64K，即为所需要配置的数值。例如将用户的上行速率限制为1M，则配置命令如下：line-rateinbound16（1000/64）#interfaceEthernet0/5descriptionGongHangXiaoQu_LANmac-addressmax-mac-count30将该端口可以学习到的最大MAC地址数，限制为30（此命令可以控制小区总的用户数目）portaccessvlan406,将1端口和2端口做成链路聚合link-aggregationEthernet0/1toEthernet0/2both将1端口和2端口做成链路聚合7，配置交换机管理IP咸阳电信分公司网络维护中心华为S2000交换机典型配置李军interfaceVlan-interface20交换机管理VLAN为20ipaddress61.185.41.12255.255.255.0设置交换机的管理IP8，为了使交换机能够远程管理上，配置一条静态路由，并设置交换机密码iproute-static0.0.0.00.0.0.061.185.41.1superpasswordlevel3simple3252644user-interfacevty04setauthenticationpasswordsimple3252644设置交换机的密码为32526449，配置端口镜像（在处理故障抓包时可以用到）monitor-portEthernet0/3将3端口配置为监视端口mirroring-portEthernet0/4both将4端口的双向流量分别镜像到监视端口（3端口）附：以上要求的S2000的配置信息（此配置信息可以直接复制，粘贴至交换机配置界面）discur#sysnameBinXian#superpasswordlevel3simple3252644#radiusschemesystemserver-typehuaweiprimaryauthent...
