AutoCAD教程复杂图形对象

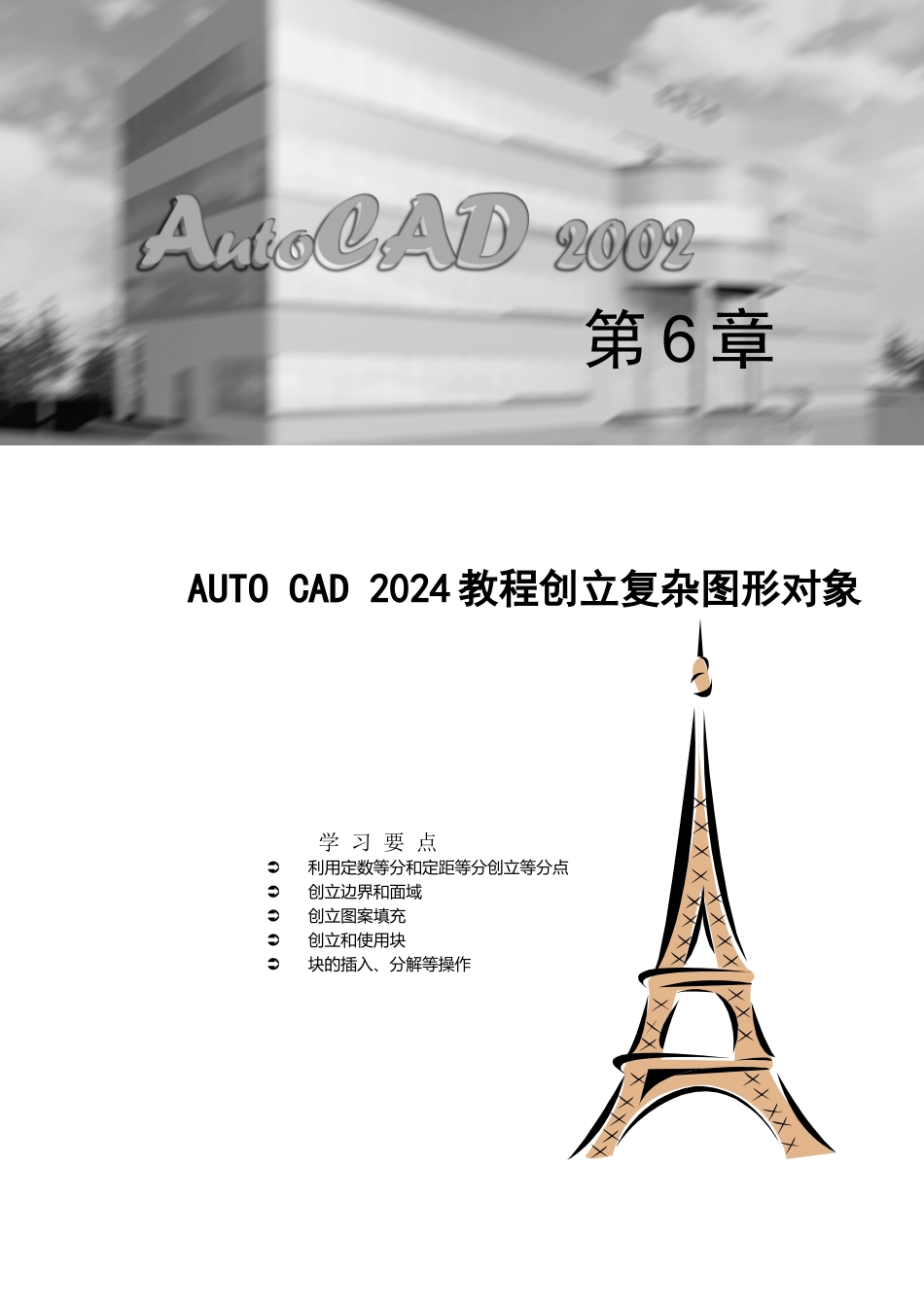

AutoCAD教程复杂图形对象_第1页
1/44

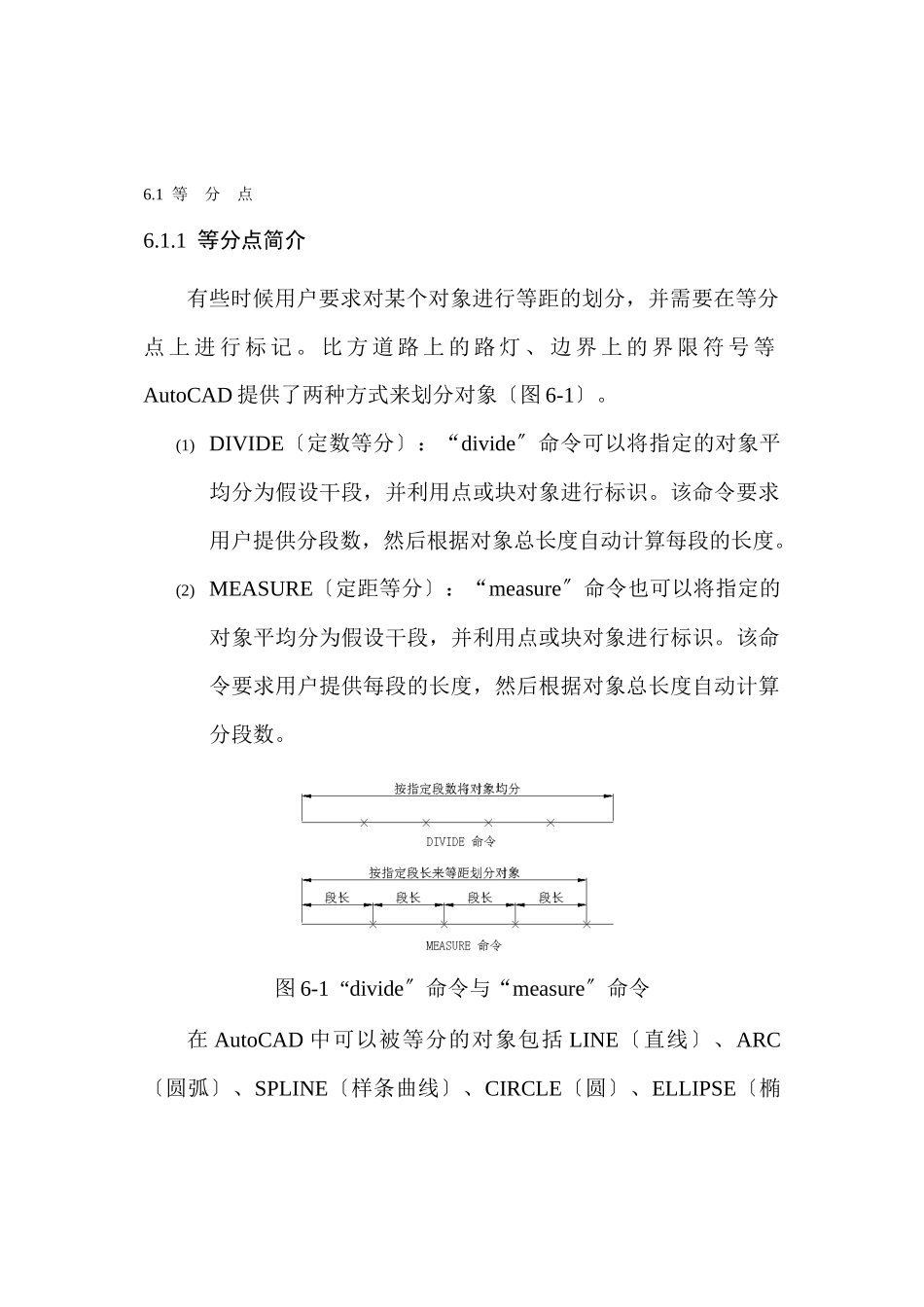

AutoCAD教程复杂图形对象_第2页
2/44

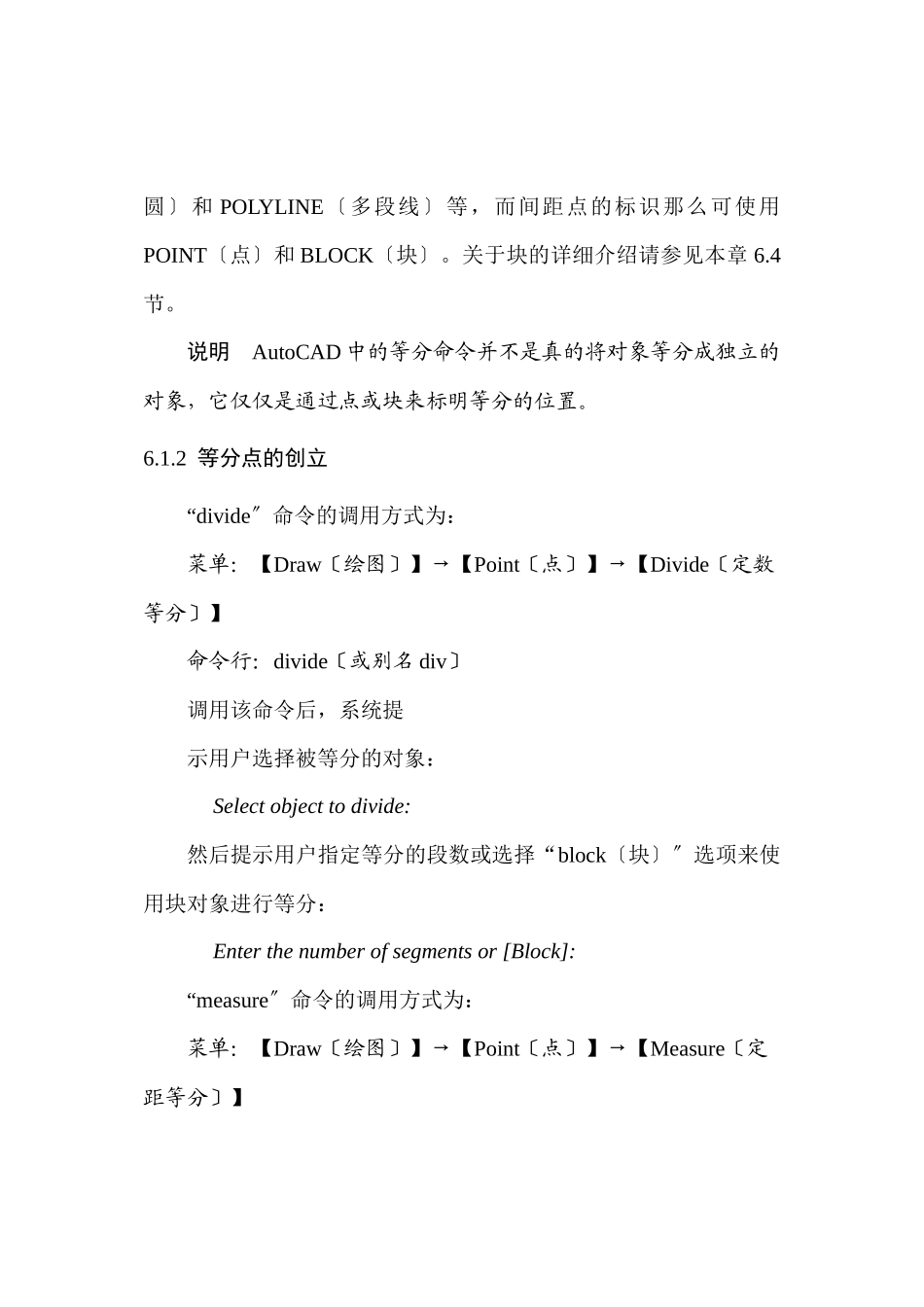

AutoCAD教程复杂图形对象_第3页
3/44
AUTO CAD 2024 教程创立复杂图形对象 学 习 要 点利用定数等分和定距等分创立等分点创立边界和面域创立图案填充创立和使用块块的插入、分解等操作第 6 章6.1 等 分 点6.1.1 等分点简介有些时候用户要求对某个对象进行等距的划分,并需要在等分点 上 进 行 标 记 。 比 方 道 路 上 的 路 灯 、 边 界 上 的 界 限 符 号 等AutoCAD 提供了两种方式来划分对象〔图 6-1〕。(1) DIVIDE〔定数等分〕:“divide〞命令可以将指定的对象平均分为假设干段,并利用点或块对象进行标识。该命令要求用户提供分段数,然后根据对象总长度自动计算每段的长度。(2) MEASURE〔定距等分〕:“measure〞命令也可以将指定的对象平均分为假设干段,并利用点或块对象进行标识。该命令要求用户提供每段的长度,然后根据对象总长度自动计算分段数。图 6-1 “divide〞命令与“measure〞命令在 AutoCAD 中可以被等分的对象包括 LINE〔直线〕、ARC〔圆弧〕、SPLINE〔样条曲线〕、CIRCLE〔圆〕、ELLIPSE〔椭圆〕和 POLYLINE〔多段线〕等,而间距点的标识那么可使用POINT〔点〕和 BLOCK〔块〕。关于块的详细介绍请参见本章 6.4节。说明 AutoCAD 中的等分命令并不是真的将对象等分成独立的对象,它仅仅是通过点或块来标明等分的位置。6.1.2 等分点的创立“divide〞命令的调用方式为:菜单:【Draw〔绘图〕】→【Point〔点〕】→【Divide〔定数等分〕】命令行:divide〔或别名 div〕调用该命令后,系统提示用户选择被等分的对象:Select object to divide:然后提示用户指定等分的段数或选择“block〔块〕〞选项来使用块对象进行等分:Enter the number of segments or [Block]: “measure〞命令的调用方式为:菜单:【Draw〔绘图〕】→【Point〔点〕】→【Measure〔定距等分〕】命令行:measure〔或别名 me〕调用该命令后,系统提示用户选择被等分的对象:Select object to measure:然后提示用户指定等分后每段的长度或选择“block〔块〕〞选项来使用块对象进行等分:Specify length of segment or [Block]:说明 等分对象的类型不同,那么按间距等分或按段数等分的起点也不同。对于直线或多段线,分段开始于距离选择点最近的端点。闭合多段线的分段开始于多段线的起点。圆的分段起点是:以圆心为起点、当前捕捉角度为方向的捕捉路径与圆的交点。6.2 边界和面域6.2.1 边界的概念与创立命令所...
