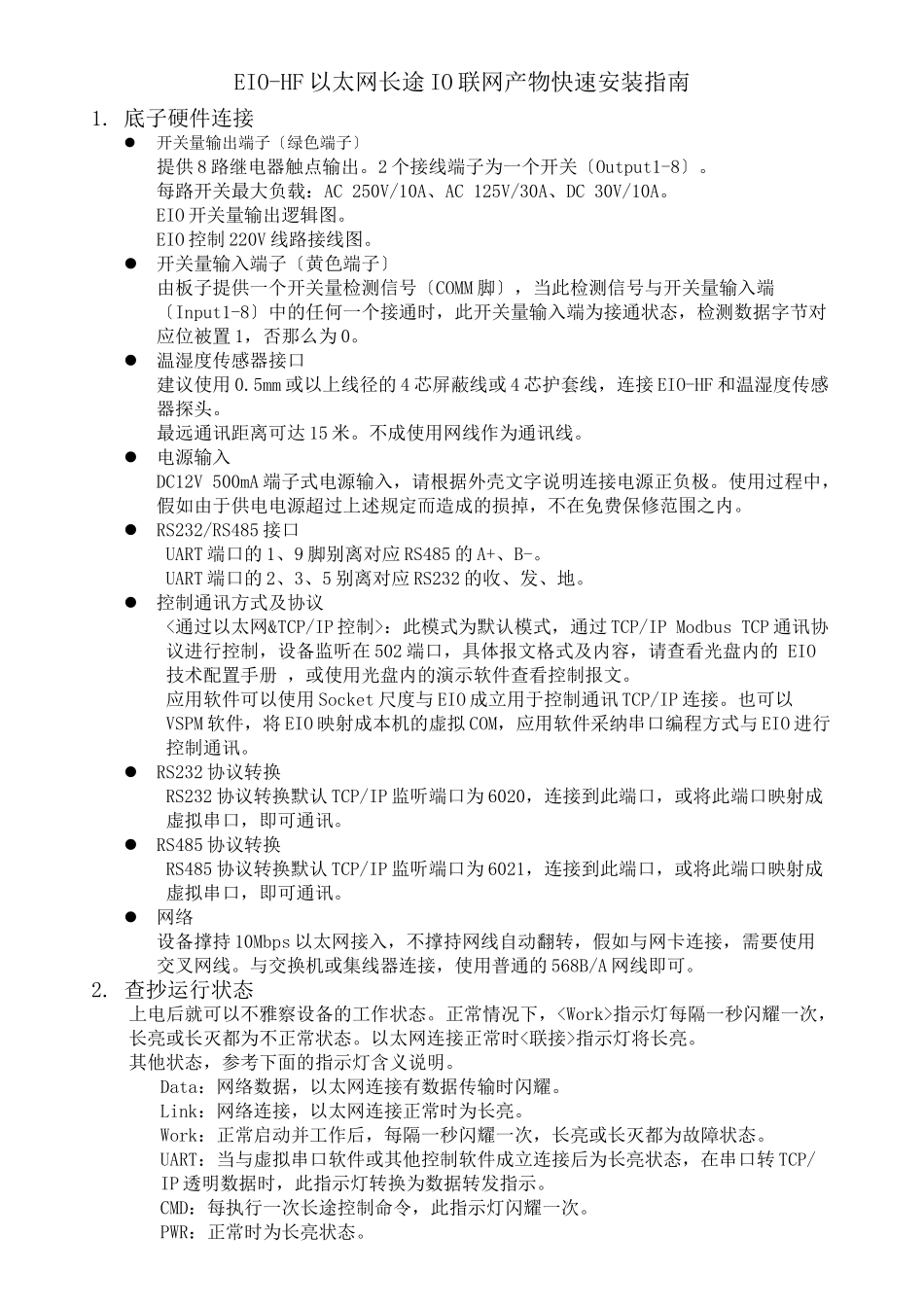

EIO-HF以太网远程IO联网产品快速安装指南

EIO-HF 以太网长途 IO 联网产物快速安装指南1. 底子硬件连接开关量输出端子〔绿色端子〕提供 8 路继电器触点输出。2 个接线端子为一个开关〔Output1-8〕。每路开关最大负载：AC 250V/10A、AC 125V/30A、DC 30V/10A。EIO 开关量输出逻辑图。EIO 控制 220V 线路接线图。开关量输入端子〔黄色端子〕由板子提供一个开关量检测信号〔COMM 脚〕，当此检测信号与开关量输入端〔Input1-8〕中的任何一个接通时，此开关量输入端为接通状态，检测数据字节对应位被置 1，否那么为 0。温湿度传感器接口建议使用 0.5mm 或以上线径的 4 芯屏蔽线或 4 芯护套线，连接 EIO-HF 和温湿度传感器探头。最远通讯距离可达 15 米。不成使用网线作为通讯线。电源输入DC12V 500mA 端子式电源输入，请根据外壳文字说明连接电源正负极。使用过程中，假如由于供电电源超过上述规定而造成的损掉，不在免费保修范围之内。RS232/RS485 接口UART 端口的 1、9 脚别离对应 RS485 的 A+、B-。UART 端口的 2、3、5 别离对应 RS232 的收、发、地。控制通讯方式及协议<通过以太网&TCP/IP 控制>：此模式为默认模式，通过 TCP/IP Modbus TCP 通讯协议进行控制，设备监听在 502 端口，具体报文格式及内容，请查看光盘内的 EIO技术配置手册 ，或使用光盘内的演示软件查看控制报文。应用软件可以使用 Socket 尺度与 EIO 成立用于控制通讯 TCP/IP 连接。也可以VSPM 软件，将 EIO 映射成本机的虚拟 COM，应用软件采纳串口编程方式与 EIO 进行控制通讯。RS232 协议转换RS232 协议转换默认 TCP/IP 监听端口为 6020，连接到此端口，或将此端口映射成虚拟串口，即可通讯。RS485 协议转换RS485 协议转换默认 TCP/IP 监听端口为 6021，连接到此端口，或将此端口映射成虚拟串口，即可通讯。网络设备撑持 10Mbps 以太网接入，不撑持网线自动翻转，假如与网卡连接，需要使用交叉网线。与交换机或集线器连接，使用普通的 568B/A 网线即可。2. 查抄运行状态上电后就可以不雅察设备的工作状态。正常情况下，指示灯每隔一秒闪耀一次，长亮或长灭都为不正常状态。以太网连接正常时<联接>指示灯将长亮。其他状态，参考下面的指示灯含义说明。Data：网络数据，以太网连接有数据传输时闪耀。Link：网络连接，以太网连接正常时为长亮。Work：正常启动并工作后，每隔一秒闪耀一次，长亮或长灭都为故障状态。UA...
