自制感光电路板制作PCB的过程

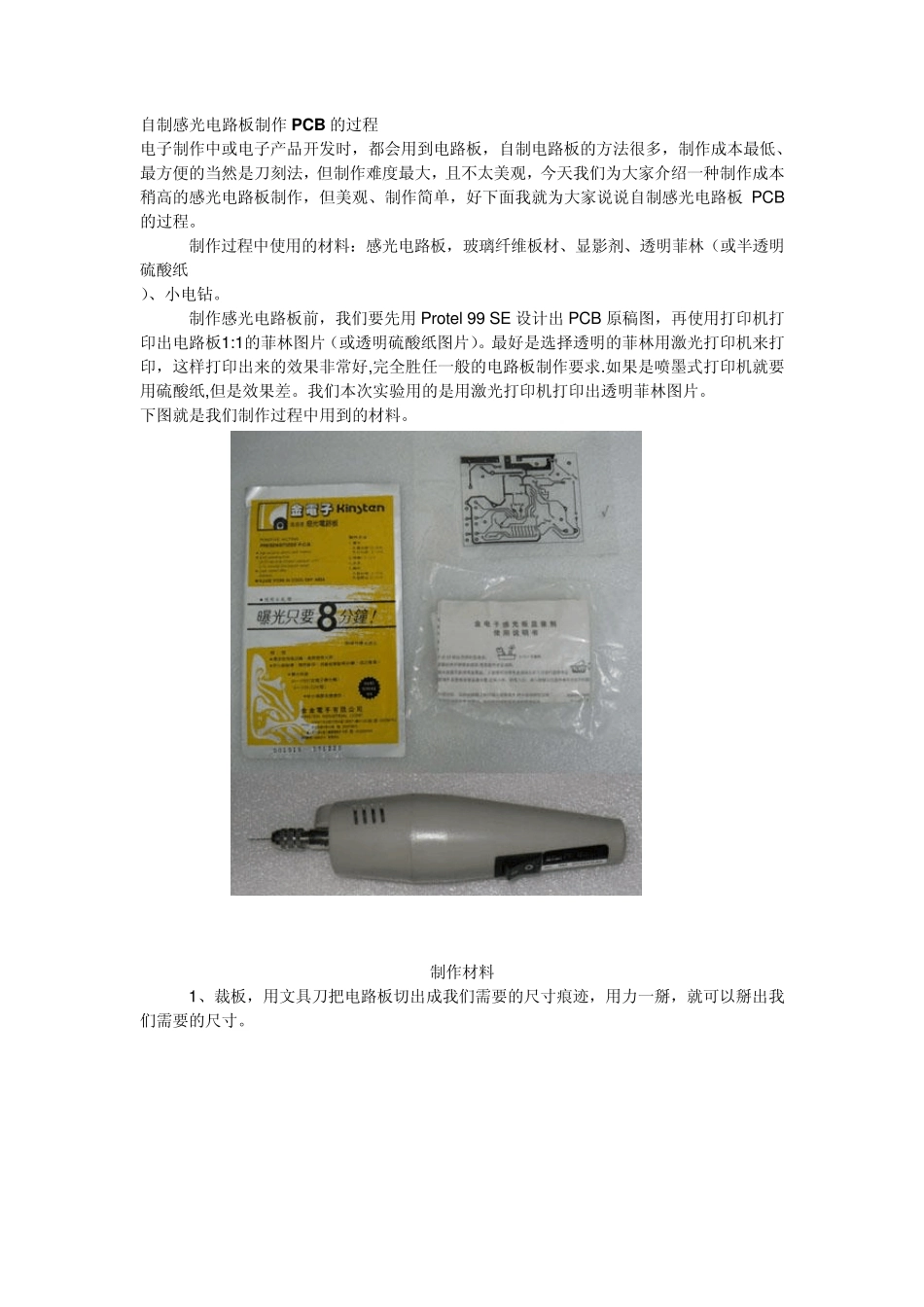

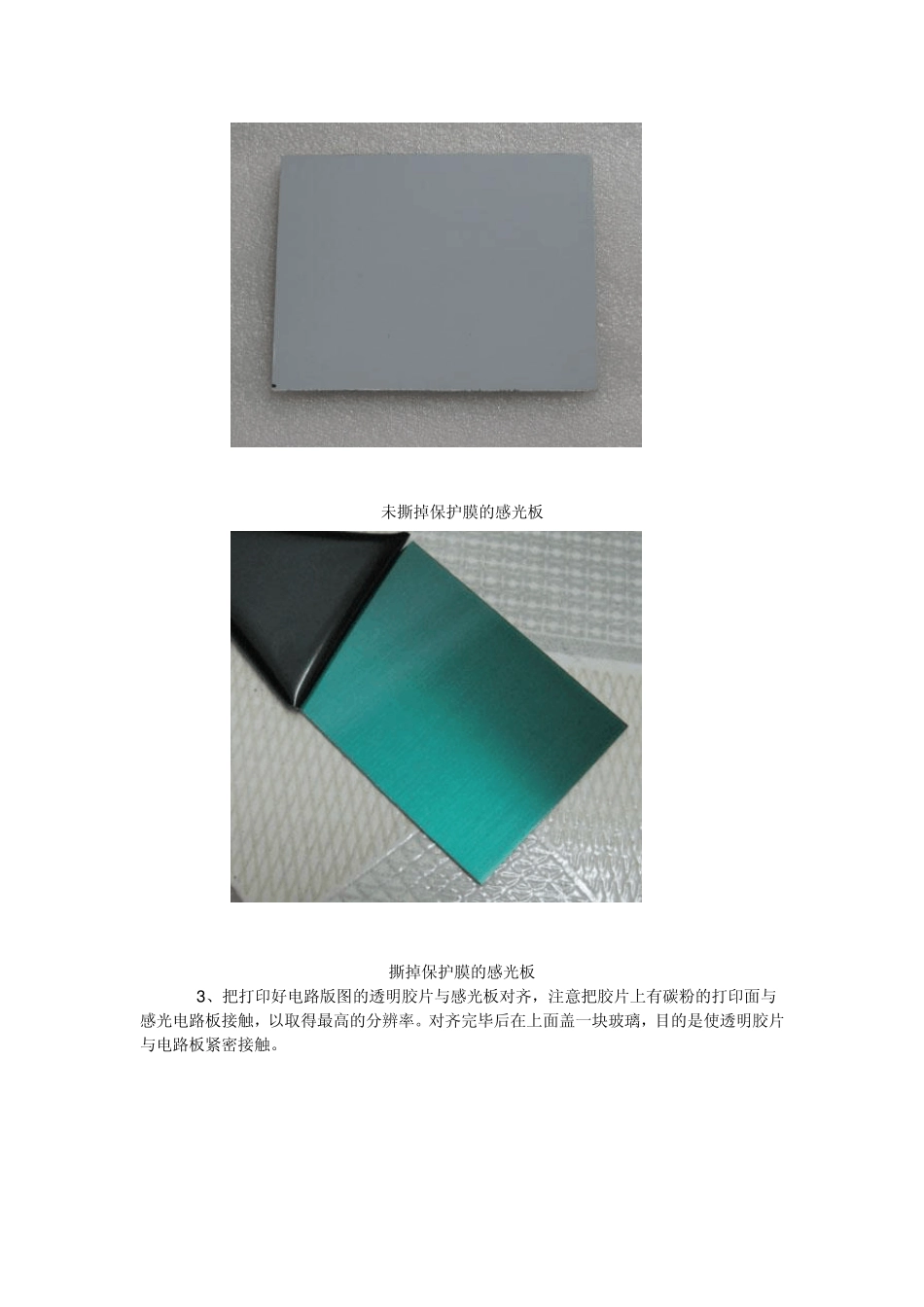

自制感光电路板制作PCB 的过程 电子制作中或电子产品开发时，都会用到电路板，自制电路板的方法很多，制作成本最低、最方便的当然是刀刻法，但制作难度最大，且不太美观，今天我们为大家介绍一种制作成本稍高的感光电路板制作，但美观、制作简单，好下面我就为大家说说自制感光电路板PCB的过程。 制作过程中使用的材料：感光电路板，玻璃纤维板材、显影剂、透明菲林（或半透明硫酸纸 ）、小电钻。 制作感光电路板前，我们要先用Protel 99 SE 设计出 PCB 原稿图，再使用打印机打印出电路板1:1的菲林图片（或透明硫酸纸图片）。最好是选择透明的菲林用激光打印机来打印，这样打印出来的效果非常好,完全胜任一般的电路板制作要求.如果是喷墨式打印机就要用硫酸纸,但是效果差。我们本次实验用的是用激光打印机打印出透明菲林图片。 下图就是我们制作过程中用到的材料。 制作材料 1、裁板，用文具刀把电路板切出成我们需要的尺寸痕迹，用力一掰，就可以掰出我们需要的尺寸。 未撕掉保护膜的感光板 撕掉保护膜的感光板 3 、把打印好电路版图的透明胶片与感光板对齐，注意把胶片上有碳粉的打印面与感光电路板接触，以取得最高的分辨率。对齐完毕后在上面盖一块玻璃，目的是使透明胶片与电路板紧密接触。 在距离大约10CM 的地方再放一块玻璃，放这块玻璃是为了方便把灯管放在电路板正上方。往玻璃上放置节能灯管，准备曝光。 曝光最好用 PHILIPS 14W 的节能灯，曝光10分钟即可。在曝光过程中的10分钟时间里，我们来配制显影液。显影液按照 显影剂与水1：20的比例配制。即1g 显影剂放20cc 的水，当然浓度高一些低一些关系不是很大。只是会影响显影时间。 放好灯管 开始曝光 显影剂 显影剂放入容器中 加水配制成显影液待用 曝光十分钟之后，把电路板放入显影液中。一放进去就马上看到有依稀的电路轮廓显示出来了。 放入显影液中的电路板 显影这一步骤用不了多少时间，一分钟左右完毕。 显影后的电路板 显影完毕清洗过的板子 现在开始进行腐蚀。 这一阶段需要的材料是浓盐酸（分子质量3 6 .4 6 ）和双氧水。注意是浓盐酸哦，一开盖子有白雾冒出来的那种。不要买到那种洗厕所用的盐酸回来。 盐酸 清水、盐酸、双氧水按照大约6 ：3 ：1 的比例调配成腐蚀液，这种腐蚀液的特别之处就是其颜色是透明的，这样可以方便看到板子的腐蚀进度。而且腐蚀速度比三氯化铁快好多。盐酸的刺激性气味稍微浓了一点。 清水、盐...
