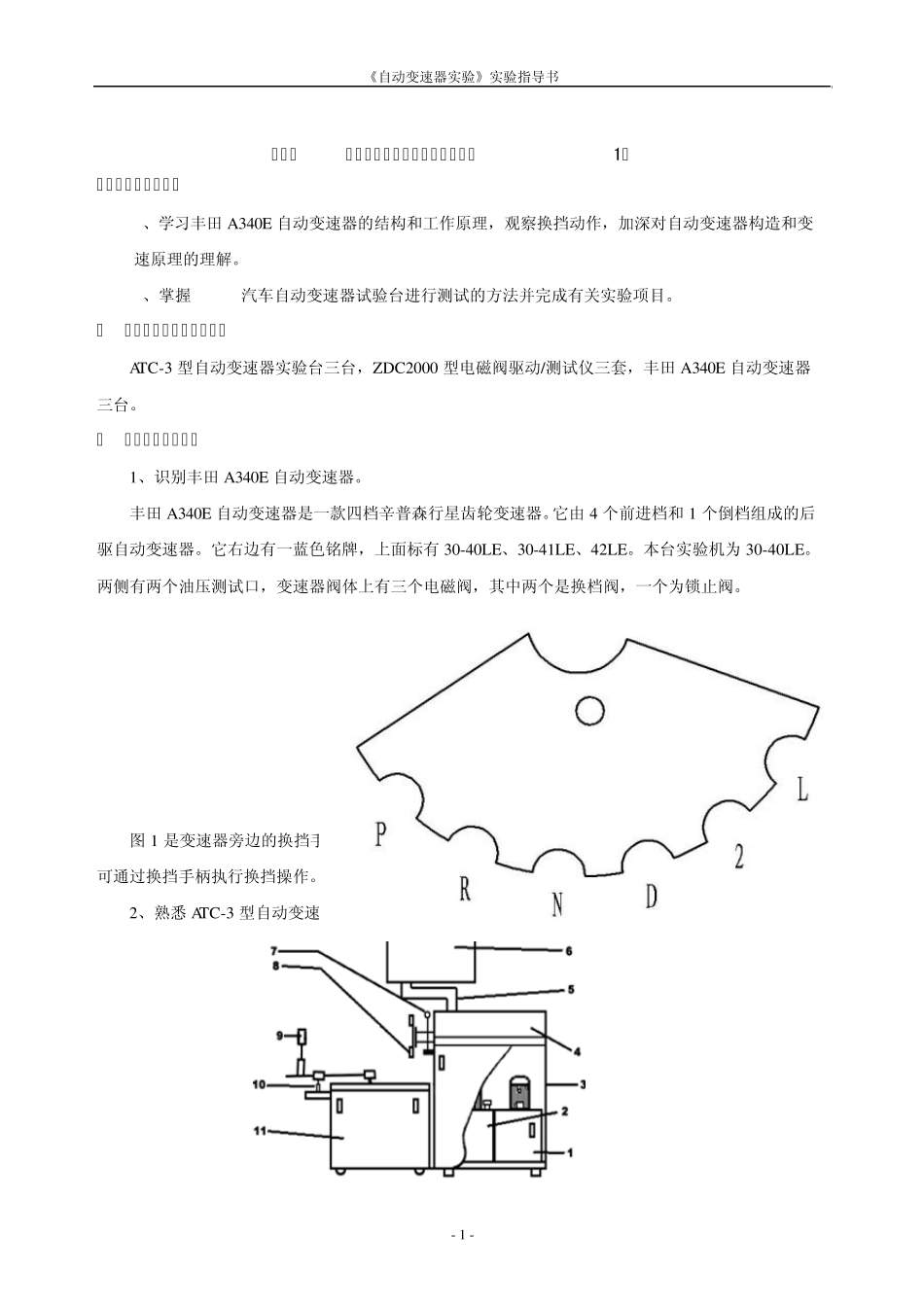

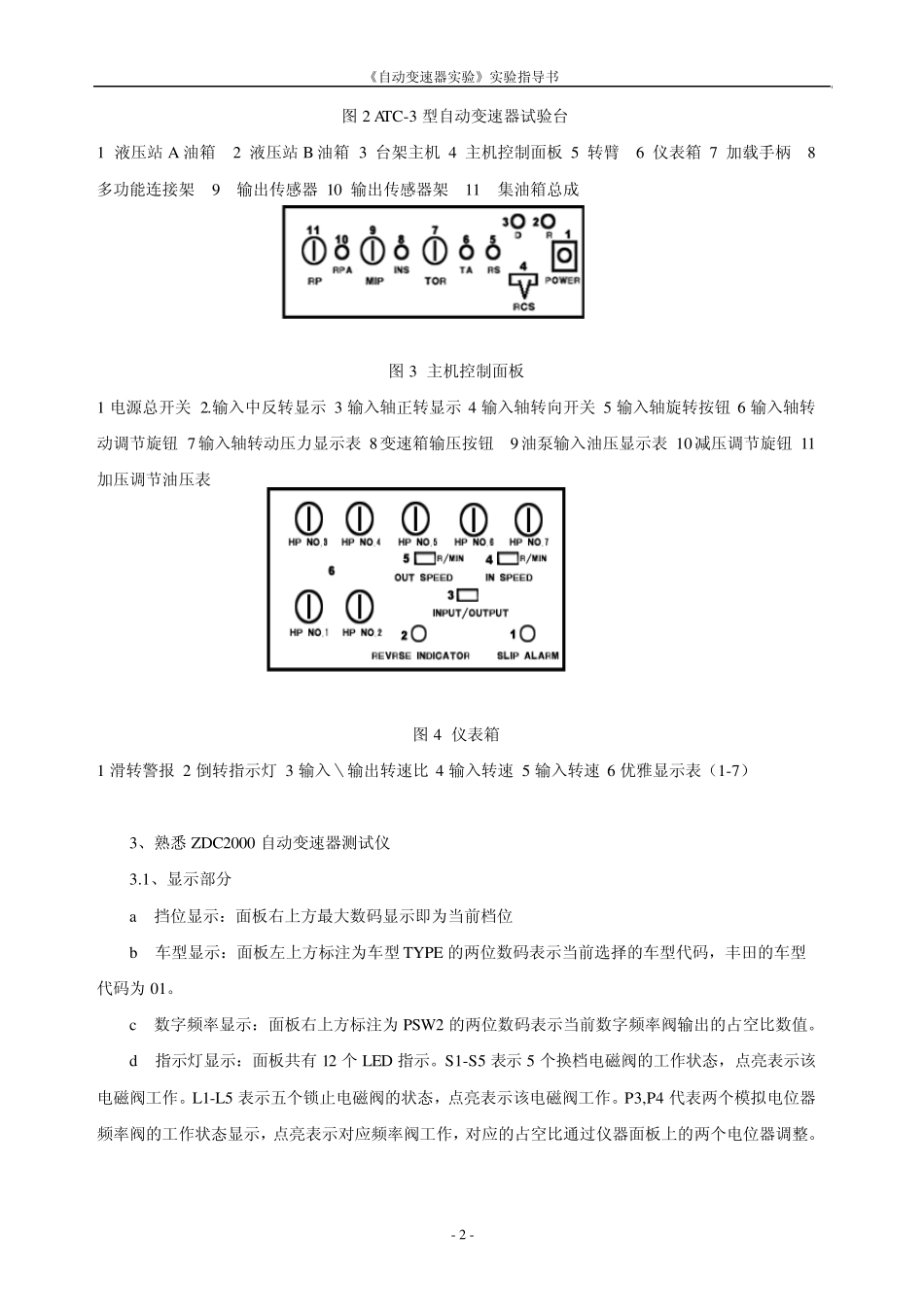

《自动变速器实验》 实验指导书 学院名称: 交通与汽车工程学院 适用专业: 交运、汽车、汽电、汽发 编写单位： 汽车工程 系 教研室 编 写 人: 李 磊 审 核 人: 审 批 人: 2009 年 12 月 16 日 《自动变速器实验》实验指导书 - 1 - 实验一 自动变速器构造实验（实验代码1） 一、实验目的和任务 1、学习丰田 A340E自动变速器的结构和工作原理，观察换挡动作，加深对自动变速器构造和变速原理的理解。 2、掌握 ATC-3汽车自动变速器试验台进行测试的方法并完成有关实验项目。 二 、实验仪器、设备及材料 ATC-3 型自动变速器实验台三台，ZDC2000 型电磁阀驱动/测试仪三套，丰田 A340E自动变速器三台。 三 、实验原理及步骤 1、识别丰田 A340E自动变速器。 丰田 A340E自动变速器是一款四档辛普森行星齿轮变速器。它由 4 个前进档和 1 个倒档组成的后驱自动变速器。它右边有一蓝色铭牌，上面标有 30-40LE、30-41LE、42LE。本台实验机为 30-40LE。两侧有两个油压测试口，变速器阀体上有三个电磁阀，其中两个是换档阀，一个为锁止阀。 图 1 换挡手柄示意图 图 1 是变速器旁边的换挡手柄示意图，它位于变速器一侧。每个槽代表一个档位，依次如图所示。可通过换挡手柄执行换挡操作。 2、熟悉 ATC-3 型自动变速器试验台。 《自动变速器实验》实验指导书 - 2 - 图2 ATC-3 型自动变速器试验台 1 液压站A 油箱 2 液压站B 油箱 3 台架主机 4 主机控制面板 5 转臂 6 仪表箱 7 加载手柄 8 多功能连接架 9 输出传感器 10 输出传感器架 11 集油箱总成 图3 主机控制面板 1 电源总开关 2.输入中反转显示 3 输入轴正转显示 4 输入轴转向开关 5 输入轴旋转按钮 6 输入轴转动调节旋钮 7输入轴转动压力显示表 8变速箱输压按钮 9油泵输入油压显示表 10减压调节旋钮 11加压调节油压表 图4 仪表箱 1 滑转警报 2 倒转指示灯 3 输入＼输出转速比 4 输入转速 5 输入转速 6 优雅显示表（1-7） 3、熟悉 ZDC2000 自动变速器测试仪 3.1、显示部分 a 挡位显示：面板右上方最大数码显示即为当前档位 b 车型显示：面板左上方标注为车型TYPE 的两位数码表示当前选择的车型代码，丰田的车型 代码为 01。 c 数字频率显示：面板右上方标注为 PSW2 的两位数码表示当前数字频率阀输出的占空比数值。 d 指示灯显示：面板共有 12 个 LED 指...
