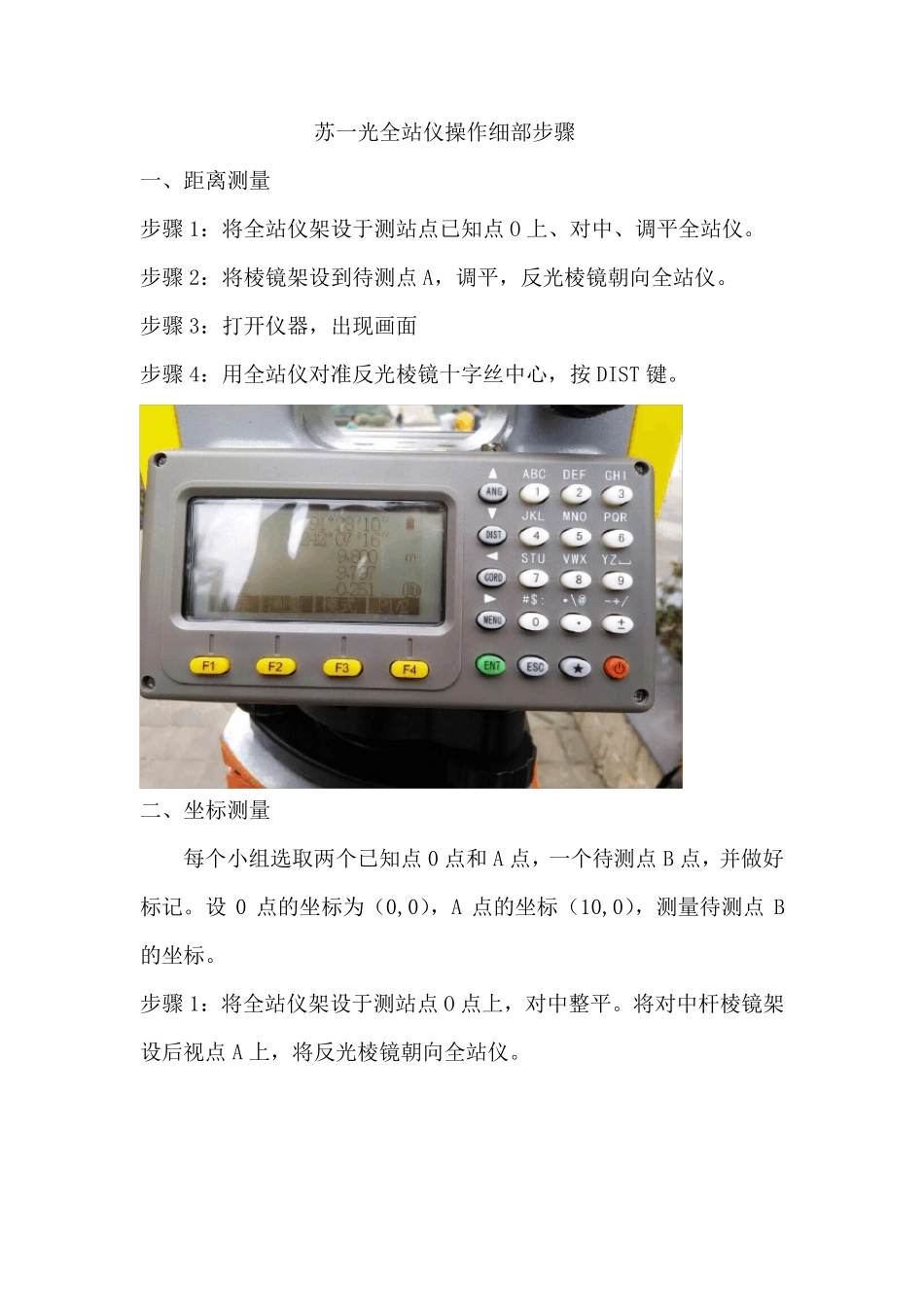

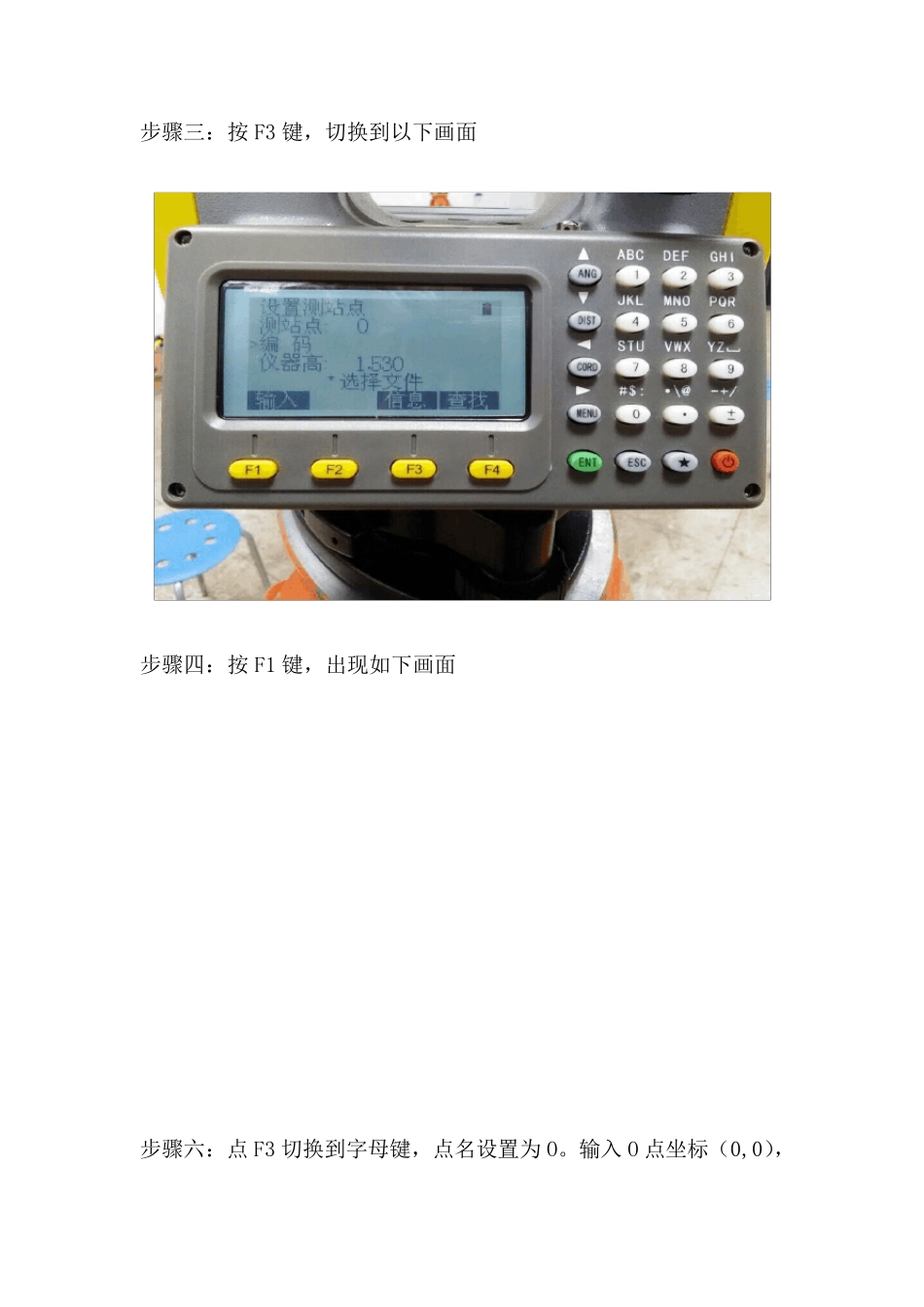

苏一光全站仪操作细部步骤 一、距离测量 步骤1：将全站仪架设于测站点已知点 O 上、对中、调平全站仪。 步骤2：将棱镜架设到待测点 A，调平，反光棱镜朝向全站仪。 步骤3：打开仪器，出现画面 步骤4：用全站仪对准反光棱镜十字丝中心，按 DIST 键。 二、坐标测量 每个小组选取两个已知点 0 点和 A 点，一个待测点 B 点，并做好标记。设 0 点的坐标为（0,0），A 点的坐标（10,0），测量待测点 B的坐标。 步骤1：将全站仪架设于测站点 O 点上，对中整平。将对中杆棱镜架设后视点 A 上，将反光棱镜朝向全站仪。 步骤2：打开全站仪电源，按CORD 键进入坐标测量，出现如下画面 再按F4 切换键， 步骤三：按F3 键，切换到以下画面 步骤四：按F1 键，出现如下画面 步骤六：点F3 切换到字母键，点名设置为O。输入 O 点坐标（0,0）， 步骤五：点F3 切换到字母键，点名设置为O。输入 O 点坐标（0,0），完成后按 ENT 键结束。 步骤六：按 F2 键进入如下界面 步骤七：按F1 输入后视点，出现如下画面，输入后视点坐标，按ENT键结束。 步骤八：按ENT 键保存 步骤九：按ENT 键保存后出现如下画面，对准反光棱镜，按ENT 键， 坐标系建立。 步骤10：将反光棱镜移至 B 点，对中调平，反光棱镜朝向全站仪。 将照准部对准反光棱镜中心，出现如下画面，B 点坐标（3.87,0.192） 三、坐标放样（应该说明任务才对） 步骤1：按MENU 菜单键，出现如下画面 步骤2：按▼向下键，选中放样，然后按ENT 键，出现如下画面 步骤3：先设置测站点O（仪器架设点）的坐标。将（0,0）一次输入，高程 Z略过。N 与 E 坐标输入之间切换按 F4 确认键，输入完毕后点ENT键结束后视点坐标输入。 步骤4：选择设置后视点，按 ENT键进入。如测站点坐标输入一样，一次输入后视点坐标，出现如下画面，完成输入后按 ENT结束。 步骤5：将对中杆放置于后视点（0,10），气泡居中调平，全站仪照准部对准反光棱镜中心后按ENT键，此时，坐标系建立。选中放样，按ENT键出现如下画面 步骤6：依次输入放样点坐标（10,10），然后按ENT键结束放样点坐标输入，出现画面，选择测距后出现如下画面 按F1 距离键，出现如下画面 步骤7：松开水平制动螺旋，，转动照准部，将dHR 调为0.00.00，这时，待测点就在视准轴上。只需前后移动反光棱镜，使得 dHD=0.00.00,这时该点就是要放样的点（10,10） 步骤8 ：如果dHD 为负数，如-10.277，表示反光棱镜要向后退10.277m ；如果是正数，则向前进，简称“正进负退”。反复直至dHD=0.00.00，此时做标记，该点就是放样点 B（10,10）
