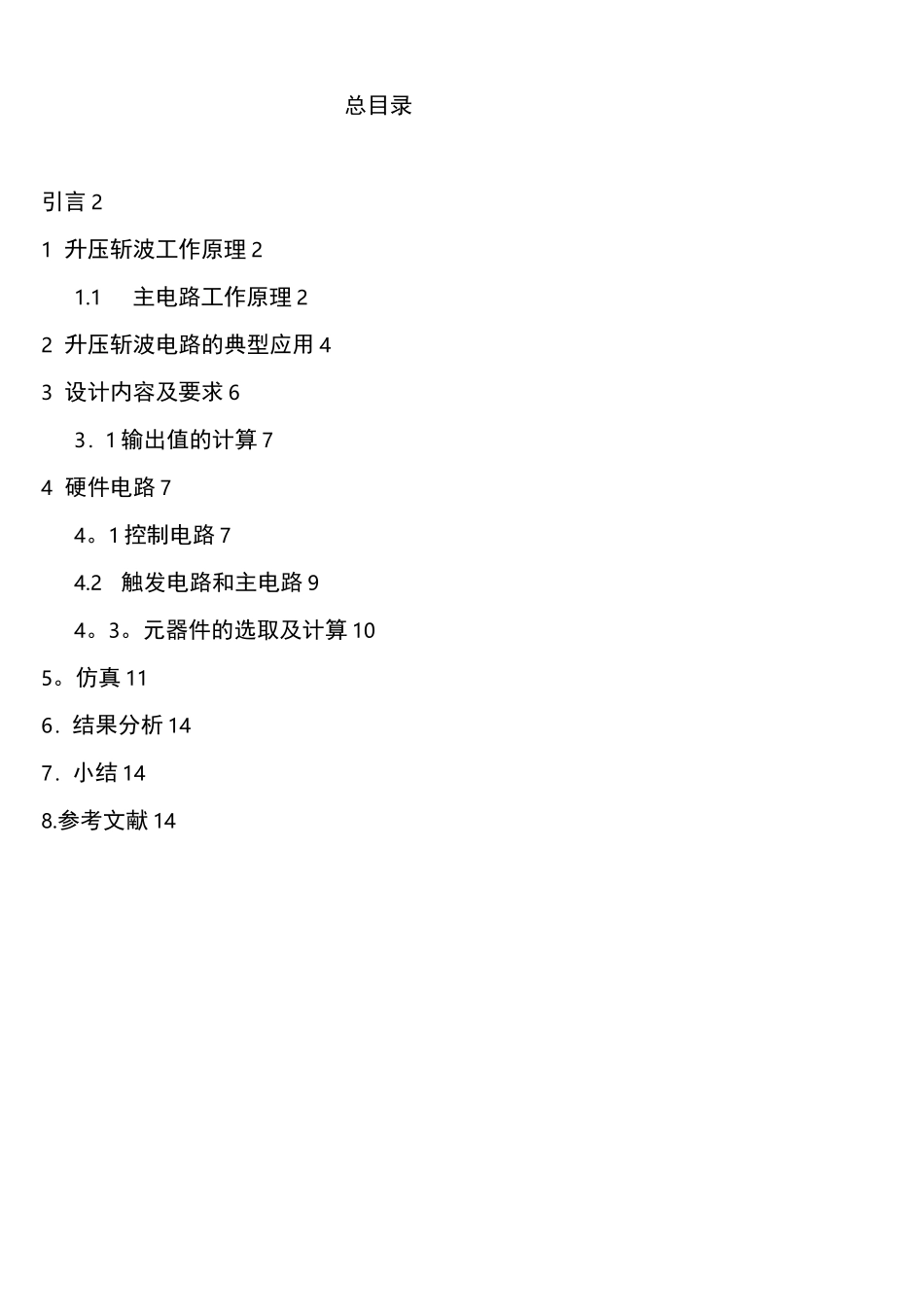

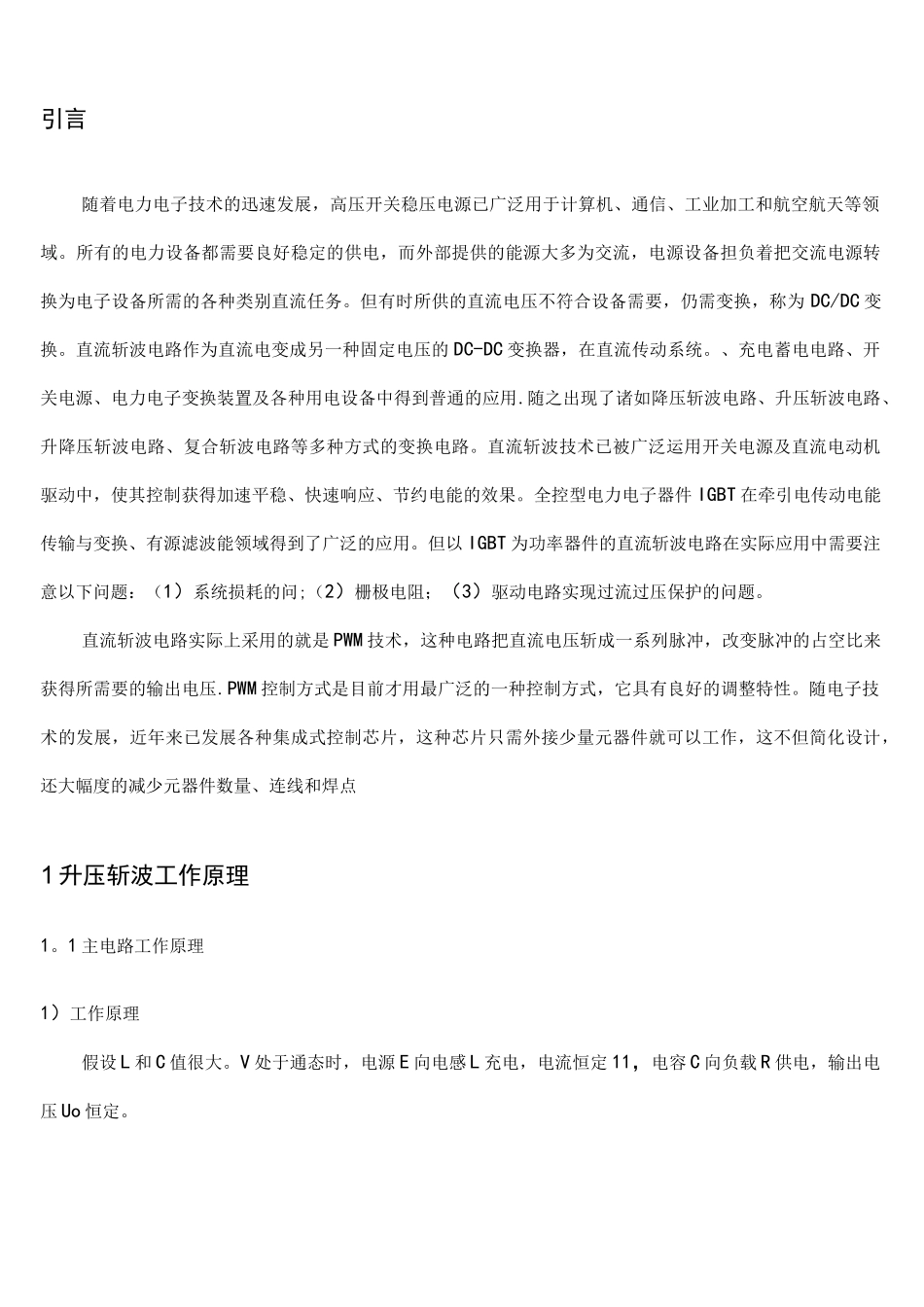

总目录引言 21 升压斩波工作原理 21.1主电路工作原理 22 升压斩波电路的典型应用 43 设计内容及要求 63．1 输出值的计算 74 硬件电路 74。1 控制电路 74.2触发电路和主电路 94。3。元器件的选取及计算 105。仿真 116．结果分析 147．小结 148.参考文献 14引言随着电力电子技术的迅速发展，高压开关稳压电源已广泛用于计算机、通信、工业加工和航空航天等领域。所有的电力设备都需要良好稳定的供电，而外部提供的能源大多为交流，电源设备担负着把交流电源转换为电子设备所需的各种类别直流任务。但有时所供的直流电压不符合设备需要，仍需变换，称为 DC/DC 变换。直流斩波电路作为直流电变成另一种固定电压的 DC-DC 变换器，在直流传动系统。、充电蓄电电路、开关电源、电力电子变换装置及各种用电设备中得到普通的应用.随之出现了诸如降压斩波电路、升压斩波电路、升降压斩波电路、复合斩波电路等多种方式的变换电路。直流斩波技术已被广泛运用开关电源及直流电动机驱动中，使其控制获得加速平稳、快速响应、节约电能的效果。全控型电力电子器件 IGBT 在牵引电传动电能传输与变换、有源滤波能领域得到了广泛的应用。但以 IGBT 为功率器件的直流斩波电路在实际应用中需要注意以下问题：（1）系统损耗的问;（2）栅极电阻；（3）驱动电路实现过流过压保护的问题。直流斩波电路实际上采用的就是 PWM 技术，这种电路把直流电压斩成一系列脉冲，改变脉冲的占空比来获得所需要的输出电压.PWM 控制方式是目前才用最广泛的一种控制方式，它具有良好的调整特性。随电子技术的发展，近年来已发展各种集成式控制芯片，这种芯片只需外接少量元器件就可以工作，这不但简化设计，还大幅度的减少元器件数量、连线和焊点1 升压斩波工作原理1。1 主电路工作原理1）工作原理假设 L 和 C 值很大。V 处于通态时，电源 E 向电感 L 充电，电流恒定 11，电容 C 向负载 R 供电，输出电压 Uo 恒定。(1—T'■off首先假设电感 L 值很大，电容 C 值也很大。当 V-G 为高电平时，Q1 导通，12V 电源向 L 充电，充电基本恒定为 I1,同时电容 C 上的电压向负载 R 供电，因 C 值很大，基本保持输出电压 uo为恒值，记为 Uo.设 V 处于通态的时间为 ton，此阶段电感 L 上积储的能量为 E—。当 V 处于段态时 E 和 L 共同向电容 C 充电，并向负载 R 提供能量。设 V 处于段态的时间为 toff,则在此期...
