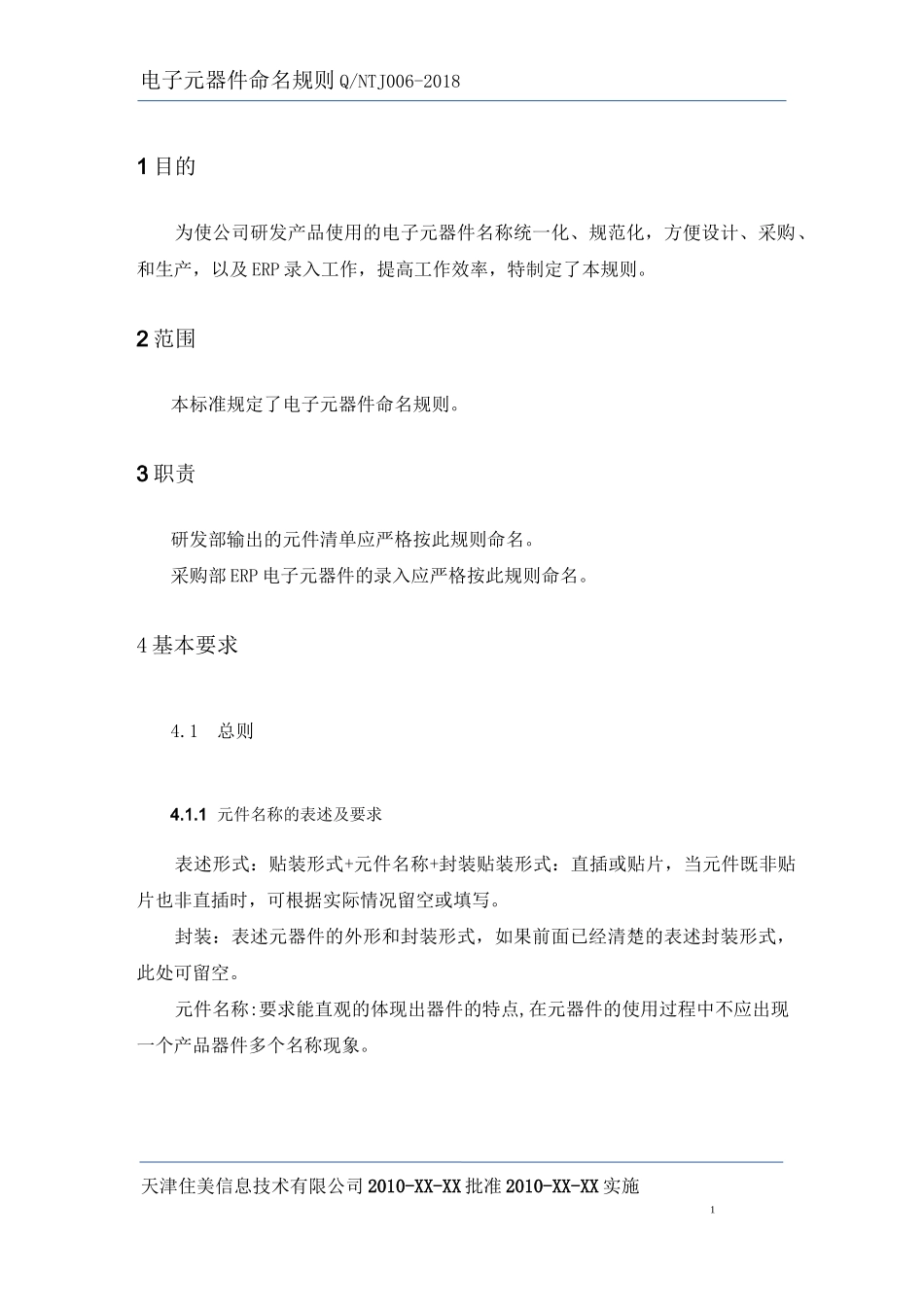

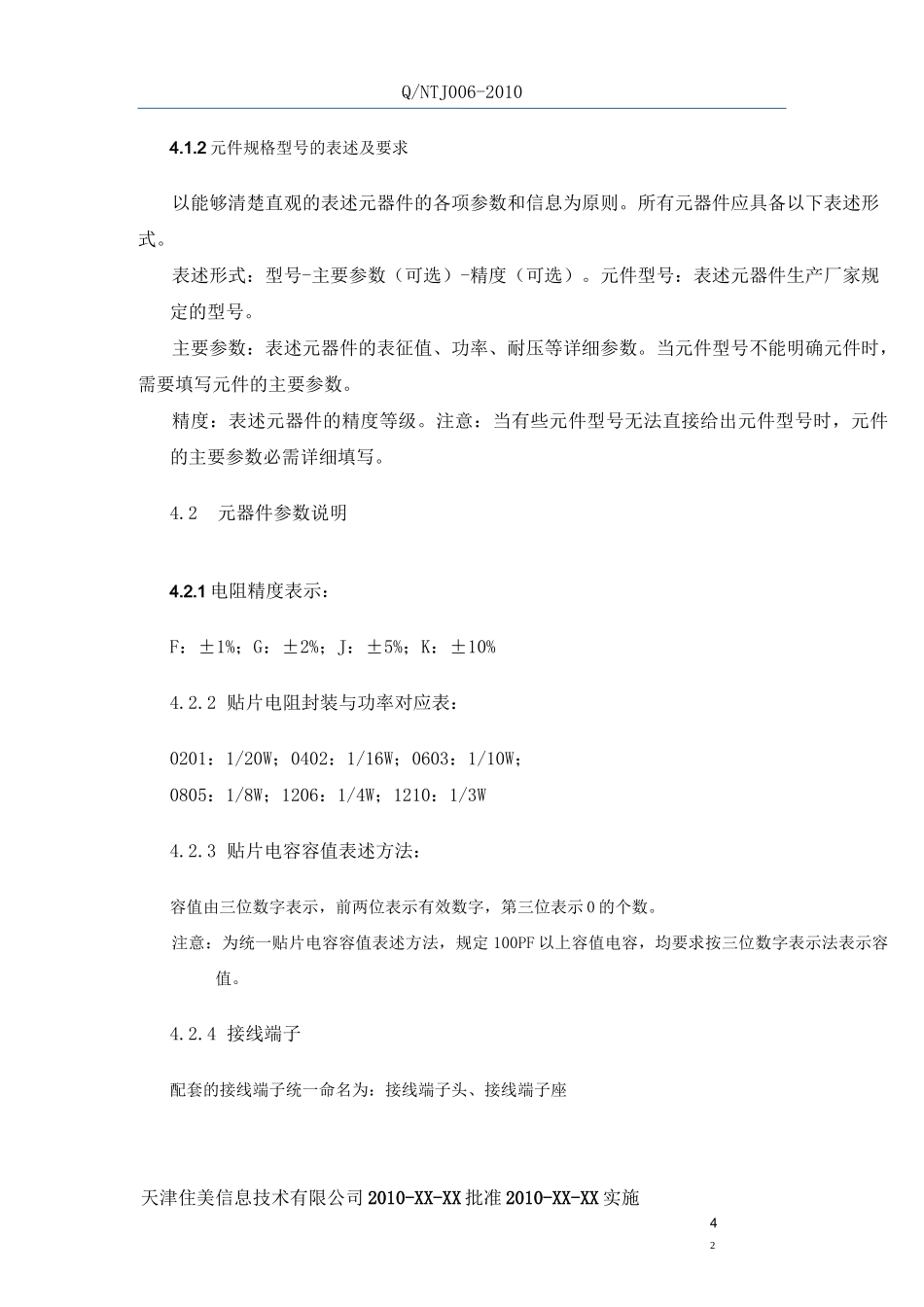

Q/NT天津住美信息技术有限公司企业标准Q/NTJ006—2018电子元器件命名规则电子元器件命名规则 Q/NTJ006-2018天津住美信息技术有限公司 2010-XX-XX 批准 2010-XX-XX 实施11 目的为使公司研发产品使用的电子元器件名称统一化、规范化,方便设计、采购、和生产,以及 ERP 录入工作,提高工作效率,特制定了本规则。2 范围本标准规定了电子元器件命名规则。3 职责研发部输出的元件清单应严格按此规则命名。采购部 ERP 电子元器件的录入应严格按此规则命名。4 基本要求4.1总则4.1.1 元件名称的表述及要求表述形式:贴装形式+元件名称+封装贴装形式:直插或贴片,当元件既非贴片也非直插时,可根据实际情况留空或填写。封装:表述元器件的外形和封装形式,如果前面已经清楚的表述封装形式,此处可留空。元件名称:要求能直观的体现出器件的特点,在元器件的使用过程中不应出现一个产品器件多个名称现象。Q/NTJ006-2010天津住美信息技术有限公司 2010-XX-XX 批准 2010-XX-XX 实施424.1.2 元件规格型号的表述及要求以能够清楚直观的表述元器件的各项参数和信息为原则。所有元器件应具备以下表述形式。表述形式:型号-主要参数(可选)-精度(可选)。元件型号:表述元器件生产厂家规定的型号。主要参数:表述元器件的表征值、功率、耐压等详细参数。当元件型号不能明确元件时,需要填写元件的主要参数。精度:表述元器件的精度等级。注意:当有些元件型号无法直接给出元件型号时,元件的主要参数必需详细填写。4.2元器件参数说明4.2.1 电阻精度表示:F:±1%;G:±2%;J:±5%;K:±10%4.2.2 贴片电阻封装与功率对应表:0201:1/20W;0402:1/16W;0603:1/10W;0805:1/8W;1206:1/4W;1210:1/3W4.2.3 贴片电容容值表述方法:容值由三位数字表示,前两位表示有效数字,第三位表示 0 的个数。注意:为统一贴片电容容值表述方法,规定 100PF 以上容值电容,均要求按三位数字表示法表示容值。4.2.4 接线端子配套的接线端子统一命名为:接线端子头、接线端子座Q/NTJ006-2010天津住美信息技术有限公司 2010-XX-XX 批准 2010-XX-XX 实施3配套的 FPC 连接器统一命名为:FPC 连接器、FPC 排线接线端子座头一体的统一命名为:接线端子配套的接插件统一命名为:接插件座、连接线(标明‘接插件头型号')4.3 元器件命名规则表及示例注意:下表中未录入的元器件,在今后如需使用,需经研发部确认命名规则,并逐步添加到下表中。...
