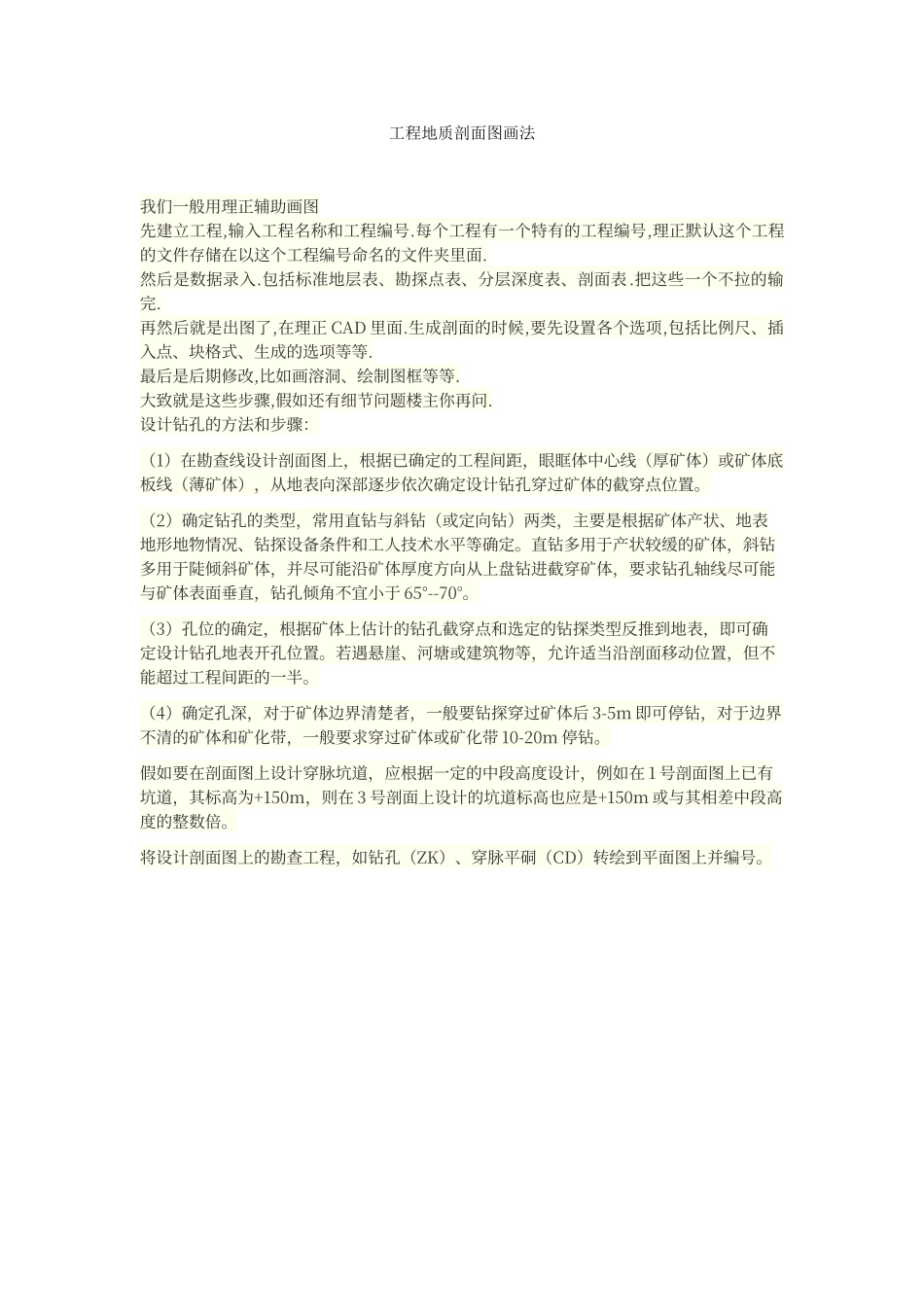

工程地质剖面图画法我们一般用理正辅助画图先建立工程,输入工程名称和工程编号.每个工程有一个特有的工程编号,理正默认这个工程的文件存储在以这个工程编号命名的文件夹里面.然后是数据录入.包括标准地层表、勘探点表、分层深度表、剖面表.把这些一个不拉的输完.再然后就是出图了,在理正 CAD 里面.生成剖面的时候,要先设置各个选项,包括比例尺、插入点、块格式、生成的选项等等.最后是后期修改,比如画溶洞、绘制图框等等.大致就是这些步骤,假如还有细节问题楼主你再问.设计钻孔的方法和步骤：（1）在勘查线设计剖面图上，根据已确定的工程间距，眼眶体中心线（厚矿体）或矿体底板线（薄矿体），从地表向深部逐步依次确定设计钻孔穿过矿体的截穿点位置。（2）确定钻孔的类型，常用直钻与斜钻（或定向钻）两类，主要是根据矿体产状、地表地形地物情况、钻探设备条件和工人技术水平等确定。直钻多用于产状较缓的矿体，斜钻多用于陡倾斜矿体，并尽可能沿矿体厚度方向从上盘钻进截穿矿体，要求钻孔轴线尽可能与矿体表面垂直，钻孔倾角不宜小于 65°--70°。（3）孔位的确定，根据矿体上估计的钻孔截穿点和选定的钻探类型反推到地表，即可确定设计钻孔地表开孔位置。若遇悬崖、河塘或建筑物等，允许适当沿剖面移动位置，但不能超过工程间距的一半。（4）确定孔深，对于矿体边界清楚者，一般要钻探穿过矿体后 3-5m 即可停钻，对于边界不清的矿体和矿化带，一般要求穿过矿体或矿化带 10-20m 停钻。假如要在剖面图上设计穿脉坑道，应根据一定的中段高度设计，例如在 1 号剖面图上已有坑道，其标高为+150m，则在 3 号剖面上设计的坑道标高也应是+150m 或与其相差中段高度的整数倍。将设计剖面图上的勘查工程，如钻孔（ZK）、穿脉平硐（CD）转绘到平面图上并编号。
