人行道与非机动车道铺装

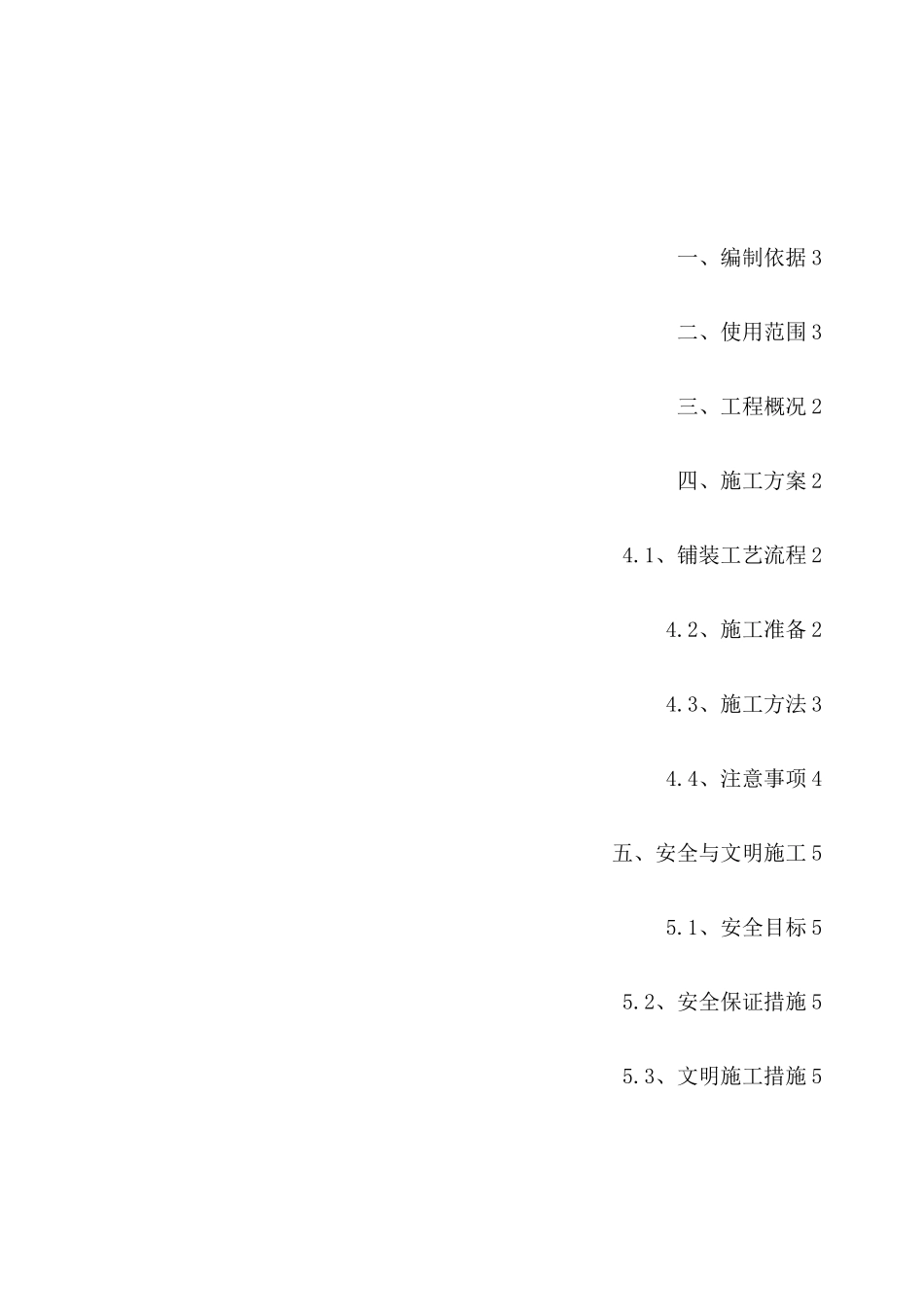

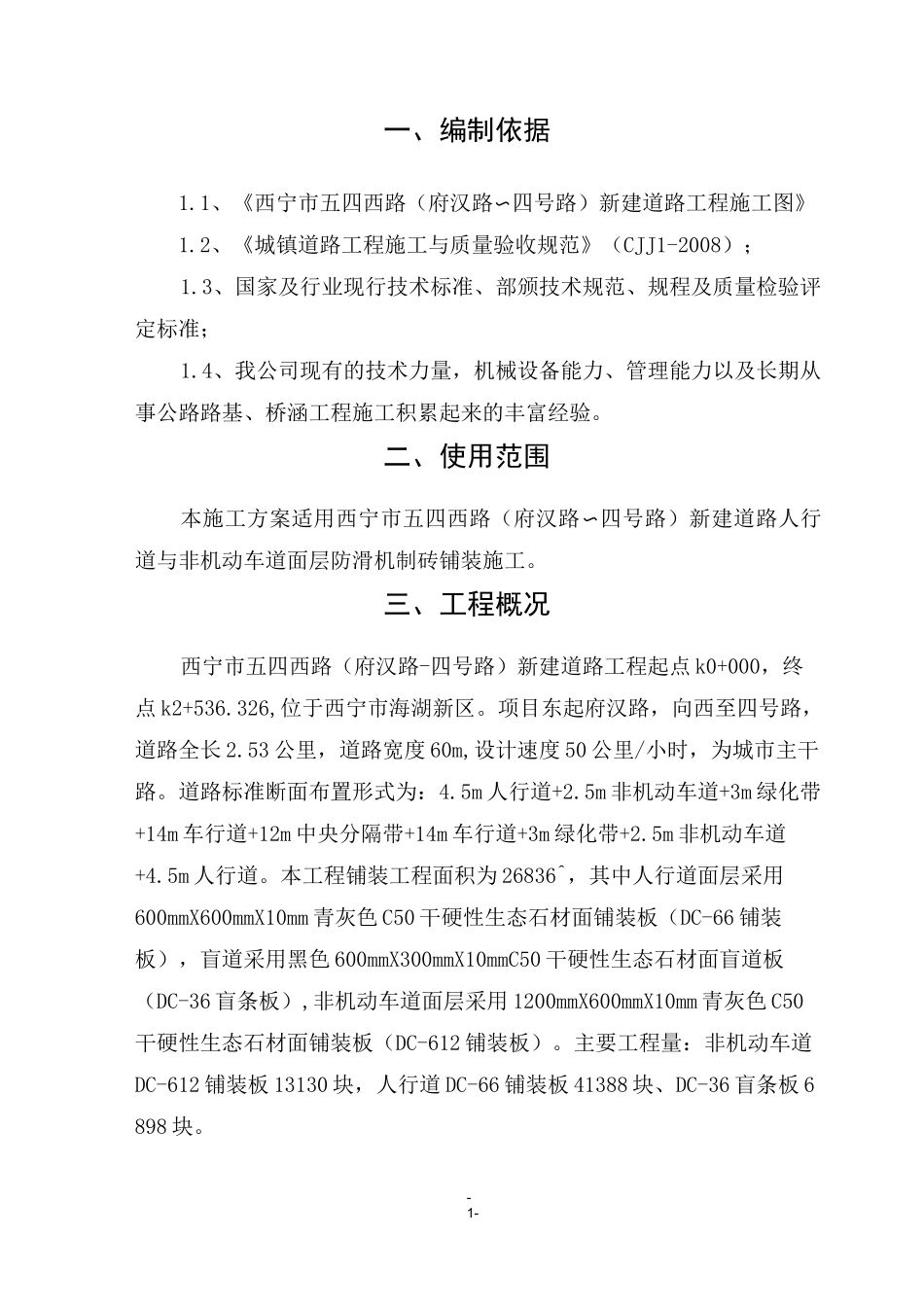

制隊^krkrfl『江西省路桥隧道工程有限公司西宁市五四西路（府汉路一四号路）新建道路工程二 0 一八年八月二十日一、编制依据 3二、使用范围 3三、工程概况 2四、施工方案 24.1、铺装工艺流程 24.2、施工准备 24.3、施工方法 34.4、注意事项 4五、安全与文明施工 55.1、安全目标 55.2、安全保证措施 55.3、文明施工措施 5-1-一、编制依据1.1、《西宁市五四西路（府汉路〜四号路）新建道路工程施工图》1.2、《城镇道路工程施工与质量验收规范》（CJJ1-2008）；1.3、国家及行业现行技术标准、部颁技术规范、规程及质量检验评定标准；1.4、我公司现有的技术力量，机械设备能力、管理能力以及长期从事公路路基、桥涵工程施工积累起来的丰富经验。二、使用范围本施工方案适用西宁市五四西路（府汉路〜四号路）新建道路人行道与非机动车道面层防滑机制砖铺装施工。三、工程概况西宁市五四西路（府汉路-四号路）新建道路工程起点 k0+000，终点 k2+536.326,位于西宁市海湖新区。项目东起府汉路，向西至四号路，道路全长 2.53 公里，道路宽度 60m,设计速度 50 公里/小时，为城市主干路。道路标准断面布置形式为：4.5m 人行道+2.5m 非机动车道+3m 绿化带+14m 车行道+12m 中央分隔带+14m 车行道+3m 绿化带+2.5m 非机动车道+4.5m 人行道。本工程铺装工程面积为 26836^，其中人行道面层采用600mmX600mmX10mm 青灰色 C50 干硬性生态石材面铺装板（DC-66 铺装板），盲道采用黑色 600mmX300mmX10mmC50 干硬性生态石材面盲道板（DC-36 盲条板）,非机动车道面层采用 1200mmX600mmX10mm 青灰色 C50干硬性生态石材面铺装板（DC-612 铺装板）。主要工程量：非机动车道DC-612 铺装板 13130 块，人行道 DC-66 铺装板 41388 块、DC-36 盲条板 6898 块。2主要工程数量表序号名称规格颜色数量（块）使用部位1DC-612 铺装板1200mmX600mmX10mm青灰13130非机动车道2DC-66 铺装板600mmX600mmX10mm青灰41388人行道3DC-36 盲条板600mmX300mmX10mm黑色6898人行道四、施工方案4.1、铺装工艺流程4.1.1、非机动车道铺装施工工艺流程：清扫整理基层地面〉定标高、弹线：::■选料:>板材浸水湿润丿隹铺 3cm厚 M10 水泥砂浆 a 安装铺砌石材::》灌缝:::-清洁::.养护。4.1.2、人行道铺装施工工艺流程：清扫整理基层地面—浇筑 12cm 厚混凝土::>定标高、弹线—选料板材浸水湿润.：：：摊铺 2cm 厚 M10 水泥砂浆■:：安装铺砌...
