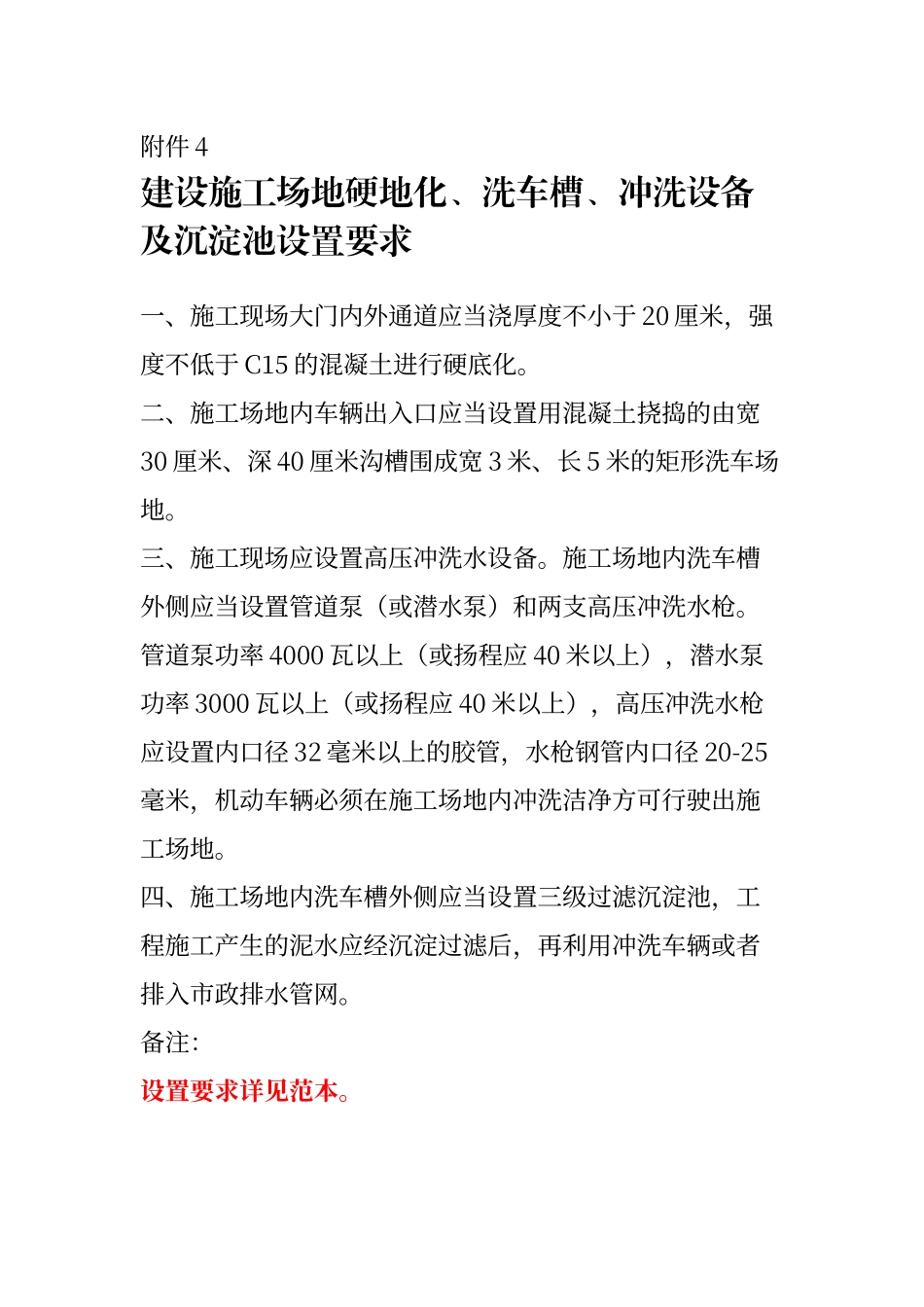

附件 4建设施工场地硬地化、洗车槽、冲洗设备及沉淀池设置要求一、施工现场大门内外通道应当浇厚度不小于 20 厘米，强度不低于 C15 的混凝土进行硬底化。 二、施工场地内车辆出入口应当设置用混凝土挠捣的由宽30 厘米、深 40 厘米沟槽围成宽 3 米、长 5 米的矩形洗车场地。三、施工现场应设置高压冲洗水设备。施工场地内洗车槽外侧应当设置管道泵（或潜水泵）和两支高压冲洗水枪。管道泵功率 4000 瓦以上（或扬程应 40 米以上），潜水泵功率 3000 瓦以上（或扬程应 40 米以上），高压冲洗水枪应设置内口径 32 毫米以上的胶管，水枪钢管内口径 20-25毫米，机动车辆必须在施工场地内冲洗洁净方可行驶出施工场地。 四、施工场地内洗车槽外侧应当设置三级过滤沉淀池，工程施工产生的泥水应经沉淀过滤后，再利用冲洗车辆或者排入市政排水管网。 备注：设置要求详见范本。建设施工场地硬地化、洗车槽、冲洗设备、沉淀池及施工场地施工现场照片(范本) 建设单位：**公司 施工单位：**公司 工程名称：广州市轨道交通**号线工程【施工*标】（**站，**站-**站区间）拍摄注意事项：照片须显示有拍照日期；拍摄六张照片，分别显示：建设施工场地出口硬地化、洗车槽及两支高压冲洗水枪、洗车槽（近图）、管道泵（或潜水泵）、排水沟、沉淀池、施工场地施工现场；尽量拍到施工场地周边参照物(如建筑物、构筑物、景点等)；建设施工场地出入口硬地化照片须拍到施工场地大门；拍摄高压冲洗水枪及洗车槽照片，须两名工作人员分别持水枪对洗车槽地面冲洗，照片可清楚显示出水量及水压。图片 1：建设施工场地出口硬地化图片 2：洗车槽及两支高压冲洗水枪图片 3：洗车槽图片 4：管道泵（或潜水泵）图片 5：排水沟、沉淀池图片 6：施工场地施工现场
