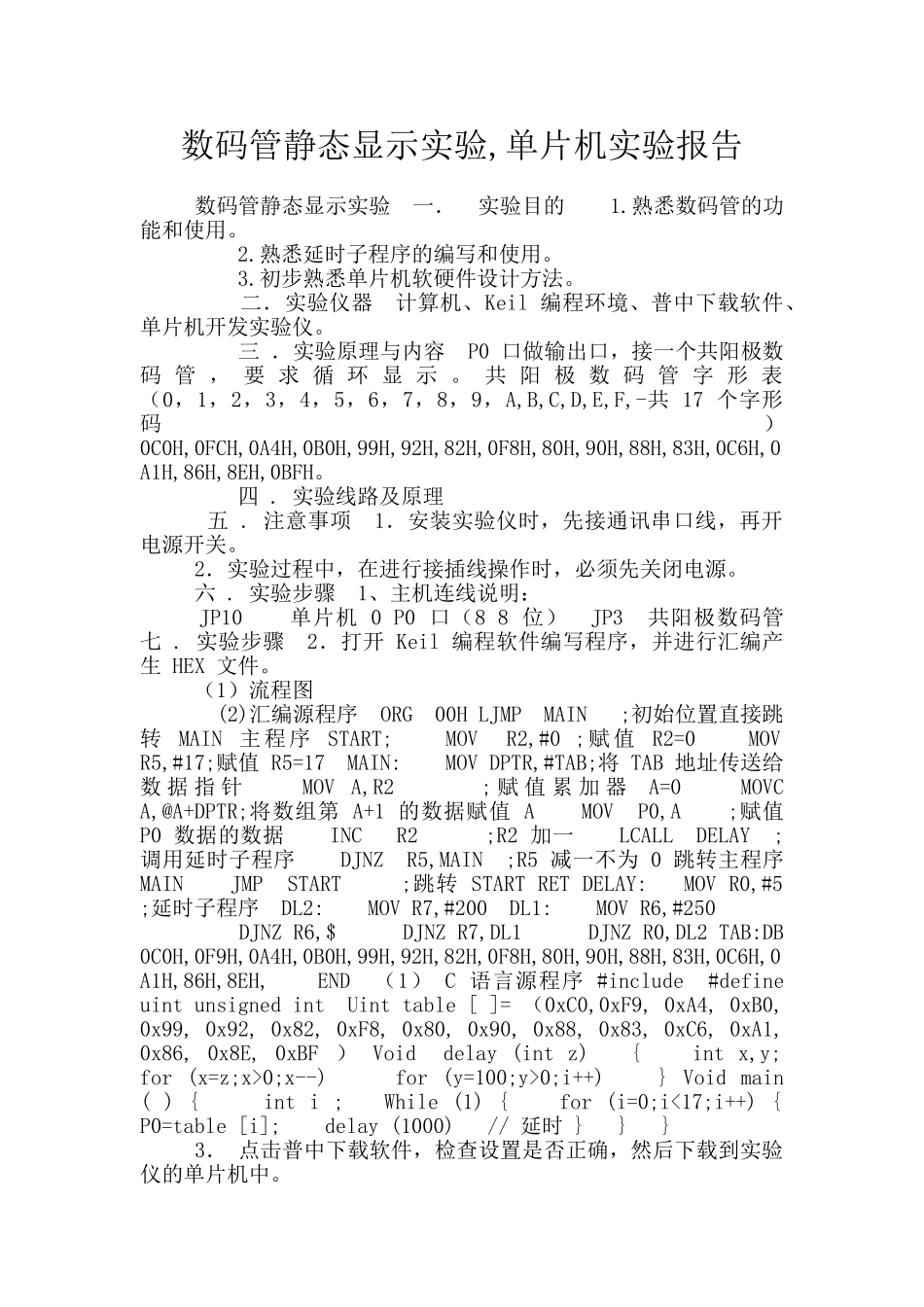

数码管静态显示实验,单片机实验报告 数码管静态显示实验 一． 实验目的 1.熟悉数码管的功能和使用。 2.熟悉延时子程序的编写和使用。 3.初步熟悉单片机软硬件设计方法。 二．实验仪器 计算机、Keil 编程环境、普中下载软件、单片机开发实验仪。 三 ．实验原理与内容 P0 口做输出口，接一个共阳极数码 管 ， 要 求 循 环 显 示 。 共 阳 极 数 码 管 字 形 表 （0，1，2，3，4，5，6，7，8，9，A,B,C,D,E,F,-共 17 个字形码） 0C0H,0FCH,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0A1H,86H,8EH,0BFH。 四 . 实验线路及原理 五 . 注意事项 1．安装实验仪时，先接通讯串口线，再开电源开关。 2．实验过程中，在进行接插线操作时，必须先关闭电源。 六 . 实验步骤 1、主机连线说明： JP10 单片机 0 P0 口（8 8 位） JP3 共阳极数码管 七 . 实验步骤 2．打开 Keil 编程软件编写程序，并进行汇编产生 HEX 文件。 （1）流程图 (2)汇编源程序 ORG 00H LJMP MAIN ;初始位置直接跳转 MAIN 主程序 START; MOV R2,#0 ;赋值 R2=0 MOV R5,#17;赋值 R5=17 MAIN: MOV DPTR,#TAB;将 TAB 地址传送给数 据 指 针 MOV A,R2 ; 赋 值 累 加 器 A=0 MOVC A,@A+DPTR;将数组第 A+1 的数据赋值 A MOV P0,A ;赋值 P0 数据的数据 INC R2 ;R2 加一 LCALL DELAY ;调用延时子程序 DJNZ R5,MAIN ;R5 减一不为 0 跳转主程序 MAIN JMP START ;跳转 START RET DELAY: MOV R0,#5 ;延时子程序 DL2: MOV R7,#200 DL1: MOV R6,#250 DJNZ R6,$ DJNZ R7,DL1 DJNZ R0,DL2 TAB:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0A1H,86H,8EH, END （1） C 语言源程序 #include #define uint unsigned int Uint table [ ]= （0xC0,0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90, 0x88, 0x83, 0xC6, 0xA1, 0x86, 0x8E, 0xBF ） Void delay (int z) { int x,y; for (x=z;x>0;x--) for (y=100;y>0;i++) } Void main ( ) { int i ; While (1) { for (i=0;i<17;i++) { P0=table [i]; delay (1000) // 延时 } } } 3． 点击普中下载软件，检查设置是否正确，然后下载到实验仪的单片机中。 4． 运行程序看结果。反复修改和下载。 八．实验结果及总结 程序编译无误，生成 hex 文件通过普中下载软件，将程序下载到实验 仪 的 单 片 机 中 ， 观 察 到 单 片 机 中 数 码 管 依 次 显 示1,2,3,4,5,6,7,8,9,A,B,C,D,E,F。 总结:本次实验首先应测试静态数码管是共阴极还是共阳极，要注意区分这两种不同类型，为了显示数字与字符，必须对数字或字符进行编码。
