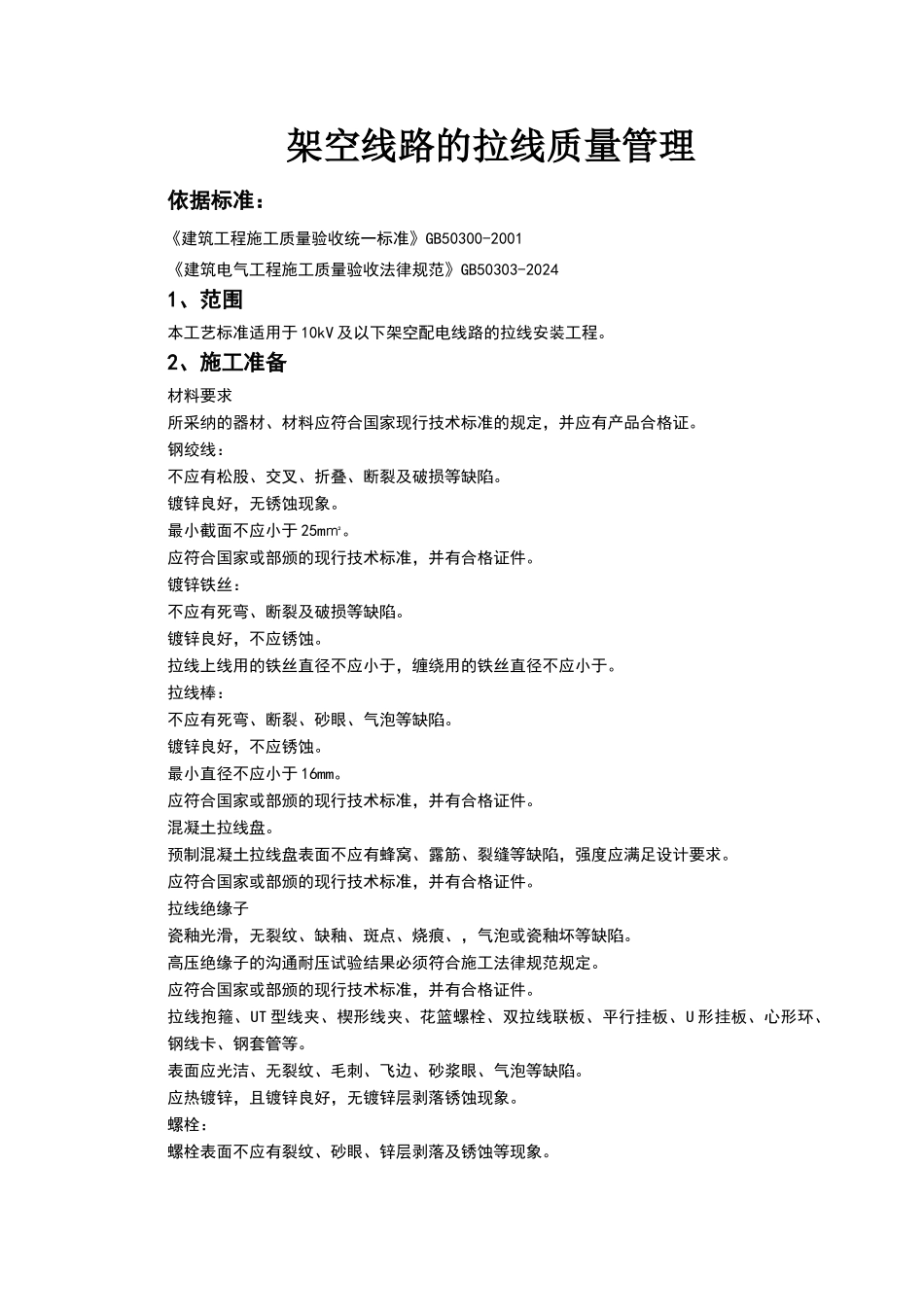

架空线路的拉线质量管理

架空线路的拉线质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-20241、范围本工艺标准适用于 10kV 及以下架空配电线路的拉线安装工程。2、施工准备材料要求所采纳的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。钢绞线：不应有松股、交叉、折叠、断裂及破损等缺陷。镀锌良好，无锈蚀现象。最小截面不应小于 25m㎡。应符合国家或部颁的现行技术标准，并有合格证件。镀锌铁丝：不应有死弯、断裂及破损等缺陷。镀锌良好，不应锈蚀。拉线上线用的铁丝直径不应小于，缠绕用的铁丝直径不应小于。拉线棒：不应有死弯、断裂、砂眼、气泡等缺陷。镀锌良好，不应锈蚀。最小直径不应小于 16mm。应符合国家或部颁的现行技术标准，并有合格证件。混凝土拉线盘。预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。应符合国家或部颁的现行技术标准，并有合格证件。拉线绝缘子瓷釉光滑，无裂纹、缺釉、斑点、烧痕、，气泡或瓷釉坏等缺陷。高压绝缘子的沟通耐压试验结果必须符合施工法律规范规定。应符合国家或部颁的现行技术标准，并有合格证件。拉线抱箍、UT 型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、U 形挂板、心形环、钢线卡、钢套管等。表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。应热镀锌，且镀锌良好，无镀锌层剥落锈蚀现象。螺栓：螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。螺杆与螺母的配合应良好。加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径 1～300mm 公差》的粗牙三级标准。螺栓宜有防松装置，防松装置弹力应适宜，厚离应符合规定。其它材料：竹套管、油漆、沥青油、玻璃丝布等。主要机具铁铣、夯、紧线器、剪线钳。倒链、活扳手、脚扣、安全带等。作业条件各种材料备齐，电杆组立完毕。高压绝缘子的沟通耐压试验已完成，并符合施工法律规范规定。3、操作工艺工艺流程：拉线下料→拉线组合制作→拉线安装拉线下料：根据法律规范和设计要求、拉线的组合方式确定拉线上、中、底把的长度及股数。每把铜丝合成的股数应不少于三股，底把股数应比上、中把多两股。当使用铅丝时，应先抻直；使用钢绞线时，应在需要断线处的两侧用细铅线缠绕。然后下料。拉线组合制作：使用铅丝时，应将铅丝绞成合股。绞合时，应使每股铅丝受力一致，绞合均匀。上、中、底把连接处煨扣鼻圈，安装...
