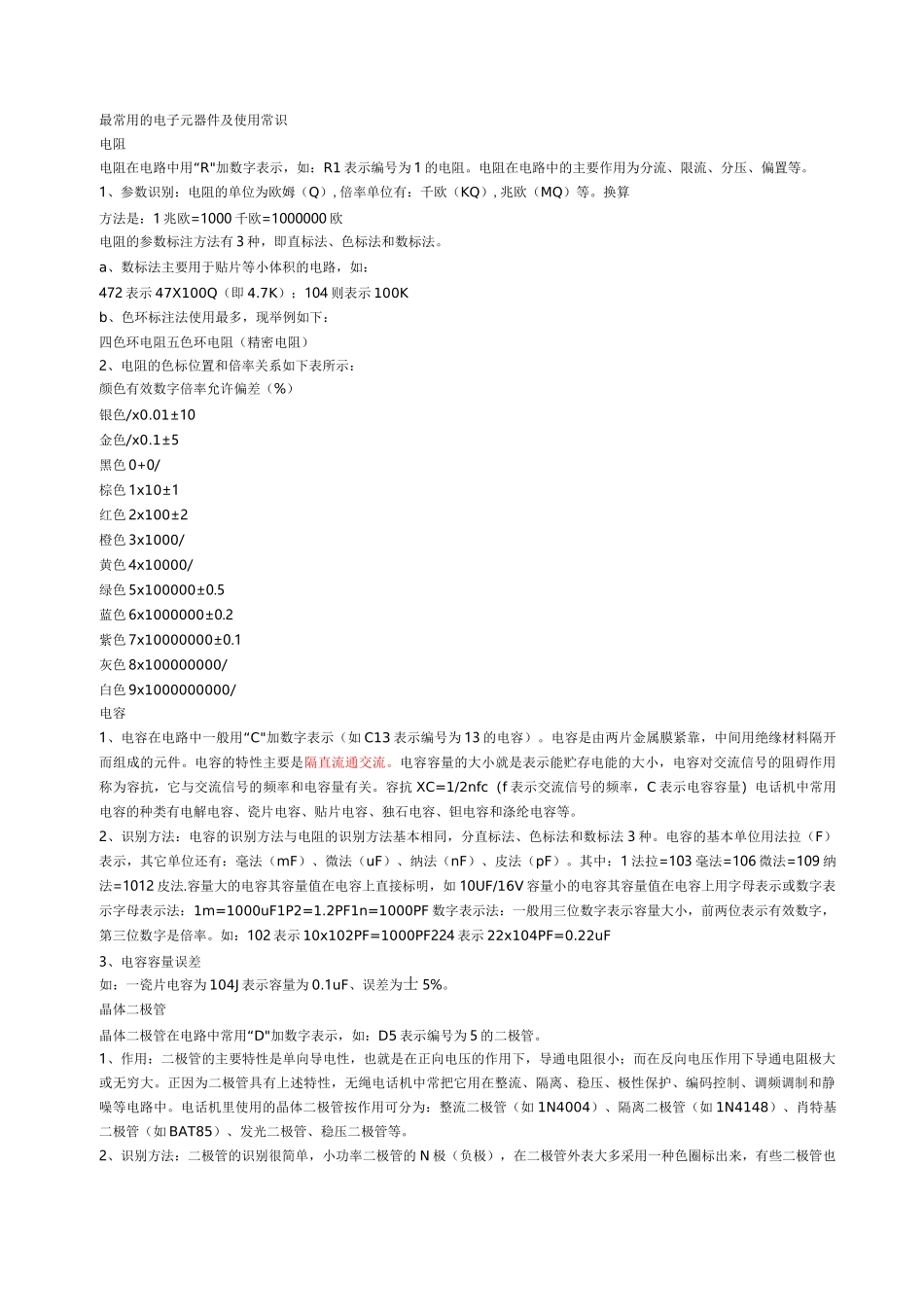

最常用的电子元器件及使用常识_第1页
1/10
最常用的电子元器件及使用常识_第2页
2/10
最常用的电子元器件及使用常识_第3页
3/10
最常用的电子元器件及使用常识电阻电阻在电路中用“R"加数字表示,如:R1 表示编号为 1 的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。1、参数识别:电阻的单位为欧姆(Q),倍率单位有:千欧(KQ),兆欧(MQ)等。换算方法是:1 兆欧=1000 千欧=1000000 欧电阻的参数标注方法有 3 种,即直标法、色标法和数标法。a、数标法主要用于贴片等小体积的电路,如:472 表示 47X100Q(即 4.7K);104 则表示 100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色/x0.01±10金色/x0.1±5黑色 0+0/棕色 1x10±1红色 2x100±2橙色 3x1000/黄色 4x10000/绿色 5x100000±0.5蓝色 6x1000000±0.2紫色 7x10000000±0.1灰色 8x100000000/白色 9x1000000000/电容1、电容在电路中一般用“C"加数字表示(如 C13 表示编号为 13 的电容)。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。容抗 XC=1/2nfc(f 表示交流信号的频率,C 表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法 3 种。电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。其中:1 法拉=103 毫法=106 微法=109 纳法=1012 皮法.容量大的电容其容量值在电容上直接标明,如 10UF/16V 容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000uF1P2=1.2PF1n=1000PF 数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。如:102 表示 10x102PF=1000PF224 表示 22x104PF=0.22uF3、电容容量误差如:一瓷片电容为 104J 表示容量为 0.1uF、误差为士 5%。晶体二极管晶体二极管在电路中常用“D"加数字表示,如:D5 表示编号为 5 的二极管。1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控...
