结构工程笔记之风荷载体型系数

结构工程笔记之风荷载体型系数_第1页
1/7
结构工程笔记之风荷载体型系数_第2页
2/7
结构工程笔记之风荷载体型系数_第3页
3/7

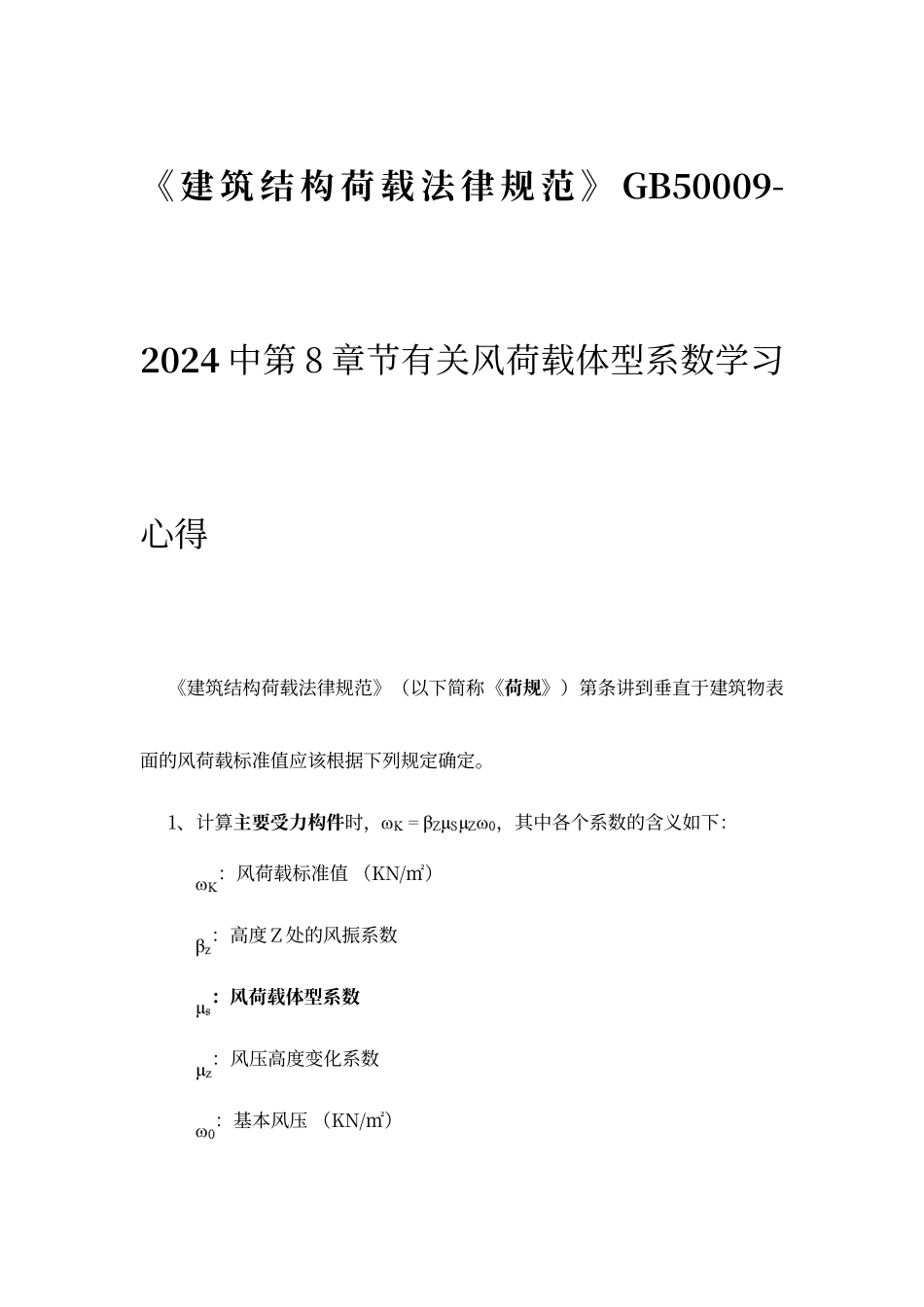

《 建 筑 结 构 荷 载 法 律 规 范 》 GB50009-2024 中第 8 章节有关风荷载体型系数学习心得《建筑结构荷载法律规范》(以下简称《荷规》)第条讲到垂直于建筑物表面的风荷载标准值应该根据下列规定确定。1、计算主要受力构件时,,其中各个系数的含义如下::风荷载标准值 (KN/㎡):高度 Z 处的风振系数:风荷载体型系数:风压高度变化系数:基本风压 (KN/㎡)在这里我们主要讲解风荷载体型系数,其他三个参数因为比较容易理解,就不在赘述。以上列举了六种常用的建筑平面形状在该风向作用下,每个建筑物表面的风荷载体型系数。从上面我们得知,风荷载体型系数只是跟建筑物的平面形状有+++风向+00+风向风向风向30°++++关,而且每个面的系数都小于 1.而且都会有一个迎风面和背风面,很显然我们可以这样理解。迎风面都是等效受压力面,所以为正值。相应其他面,背风面和平行面都是负值,其实就是相当一个吸力。 对于已知的建筑结构,我们怎样求解总的体型系数。这是大家十分关怀的问题。其实一开始我也对这方面十分困惑,因为自己比较愚钝所以也想请教建筑结构老师。可是因为已经毕业多年,当年的老师已经联系不上,所以最后还是自己一个人慢慢的琢磨,时间正面了一切。我终于在做大量相关题型以及查阅法律规范后弄清楚有关计算究竟是怎样一回事。 对于总的体型系数,是这样求解的。首先是在根据风向来确定建筑物最大风向投影面积,如右边的“十字形”平面结构,建筑物边长尺寸如图所示,则总的体型系数如下:=只要知道 a 和 b 的具体数值就可以根据这个公式求出风荷载体型系数。可能诸位看到这个或许还是不解其意,看到下部aba上部我用红色字体标示的那部分吗这里公式分为 2 部分计算,按照最大投影面分开(根据箭头分开),一部分是上部,另一部分称为下部(暂且这样规定)。公式中红色标示的是下部(背风面),迎风面即就是黑体字那部分。建筑物表面上部分根据风向最大投影面分为 3 段,a,b,a。再依据文章开头给出的参考数据,+, +, +根据边长的加权值求出上部体型系数;而红色部分代表的下部是其实也是根据边长加权求得。只是因为参考系数都是所以综合加权值也是.说到这里诸位基本明白该公式的各项含义,简单的求解已经不成问题。 不过是否有人有这样的疑问,既然参考依据里面参数有正有负,但是为什么公式里不论迎风面还是背风面都是加号而没有减号,有点讲不通提到这个问题很正常,因为本人在一开始...
