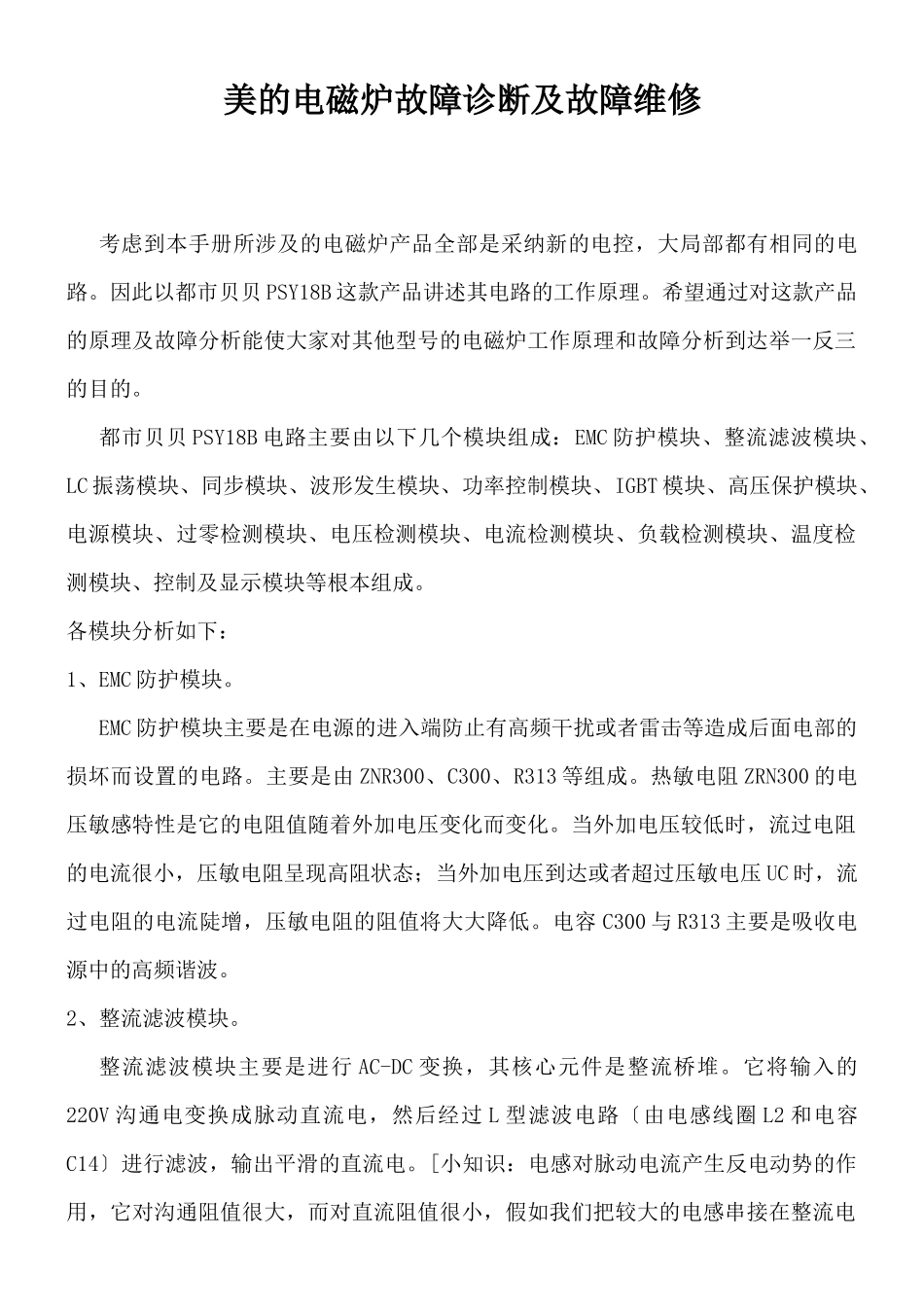

美的电磁炉故障诊断维修

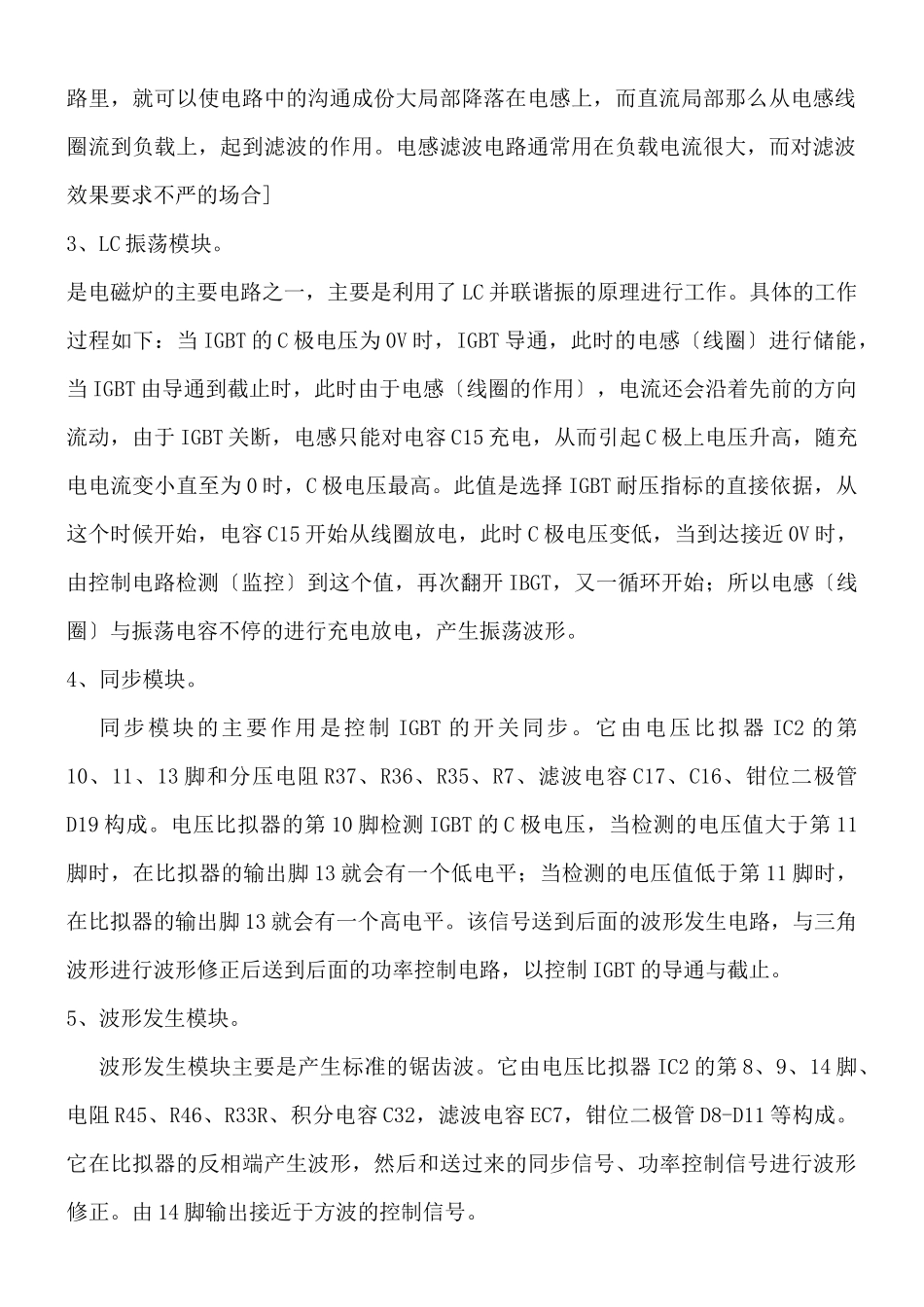

美的电磁炉故障诊断及故障维修考虑到本手册所涉及的电磁炉产品全部是采纳新的电控，大局部都有相同的电路。因此以都市贝贝 PSY18B 这款产品讲述其电路的工作原理。希望通过对这款产品的原理及故障分析能使大家对其他型号的电磁炉工作原理和故障分析到达举一反三的目的。都市贝贝 PSY18B 电路主要由以下几个模块组成：EMC 防护模块、整流滤波模块、LC 振荡模块、同步模块、波形发生模块、功率控制模块、IGBT 模块、高压保护模块、电源模块、过零检测模块、电压检测模块、电流检测模块、负载检测模块、温度检测模块、控制及显示模块等根本组成。各模块分析如下：1、EMC 防护模块。EMC 防护模块主要是在电源的进入端防止有高频干扰或者雷击等造成后面电部的损坏而设置的电路。主要是由 ZNR300、C300、R313 等组成。热敏电阻 ZRN300 的电压敏感特性是它的电阻值随着外加电压变化而变化。当外加电压较低时，流过电阻的电流很小，压敏电阻呈现高阻状态；当外加电压到达或者超过压敏电压 UC 时，流过电阻的电流陡增，压敏电阻的阻值将大大降低。电容 C300 与 R313 主要是吸收电源中的高频谐波。2、整流滤波模块。整流滤波模块主要是进行 AC-DC 变换，其核心元件是整流桥堆。它将输入的220V 沟通电变换成脉动直流电，然后经过 L 型滤波电路〔由电感线圈 L2 和电容C14〕进行滤波，输出平滑的直流电。[小知识：电感对脉动电流产生反电动势的作用，它对沟通阻值很大，而对直流阻值很小，假如我们把较大的电感串接在整流电路里，就可以使电路中的沟通成份大局部降落在电感上，而直流局部那么从电感线圈流到负载上，起到滤波的作用。电感滤波电路通常用在负载电流很大，而对滤波效果要求不严的场合]3、LC 振荡模块。是电磁炉的主要电路之一，主要是利用了 LC 并联谐振的原理进行工作。具体的工作过程如下：当 IGBT 的 C 极电压为 0V 时，IGBT 导通，此时的电感〔线圈〕进行储能，当 IGBT 由导通到截止时，此时由于电感〔线圈的作用〕，电流还会沿着先前的方向流动，由于 IGBT 关断，电感只能对电容 C15 充电，从而引起 C 极上电压升高，随充电电流变小直至为 0 时，C 极电压最高。此值是选择 IGBT 耐压指标的直接依据，从这个时候开始，电容 C15 开始从线圈放电，此时 C 极电压变低，当到达接近 0V 时，由控制电路检测〔监控〕到这个值，再次翻开 IBGT，又一循环开始；所以电感〔线圈〕与振荡电容不停...
