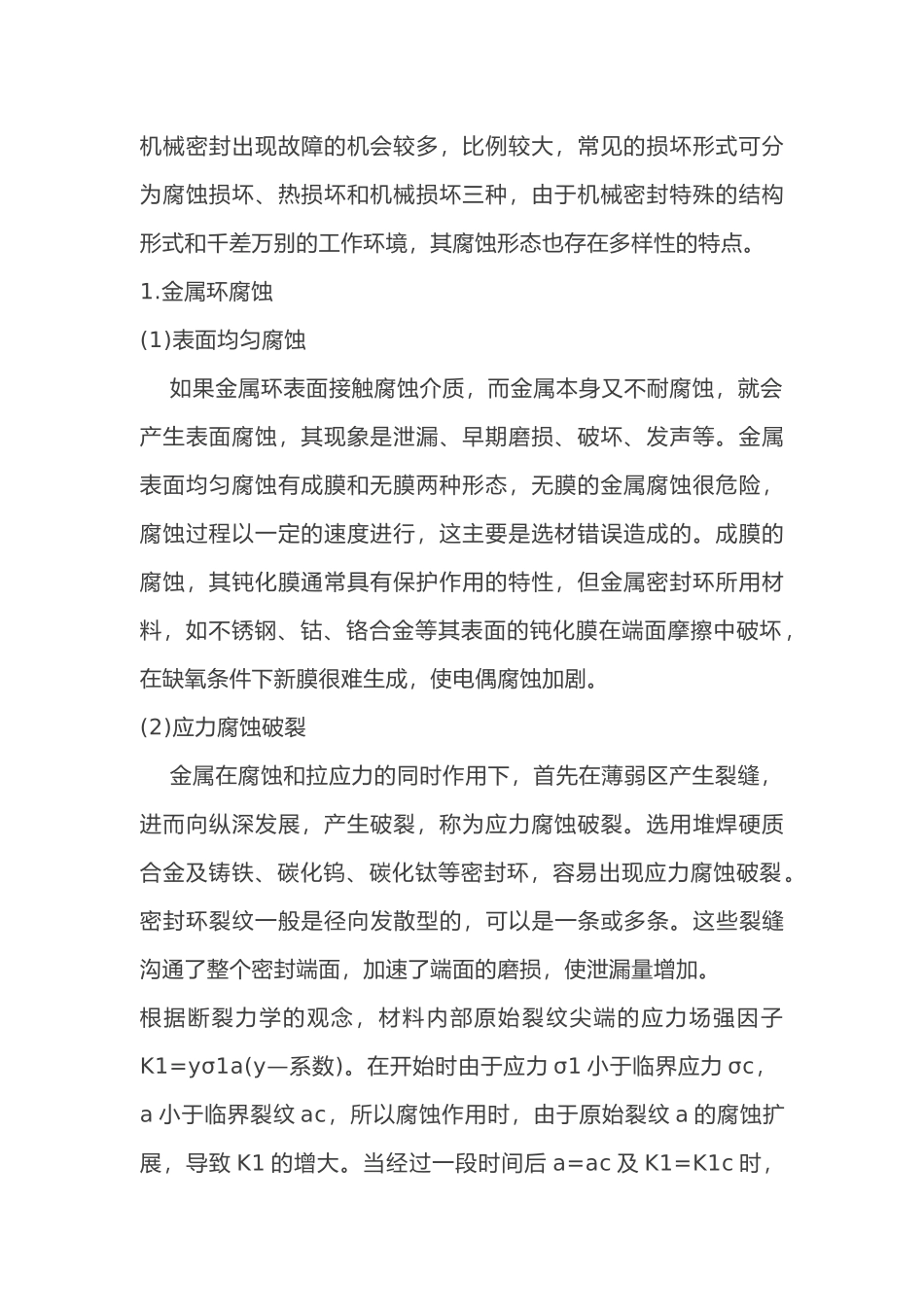

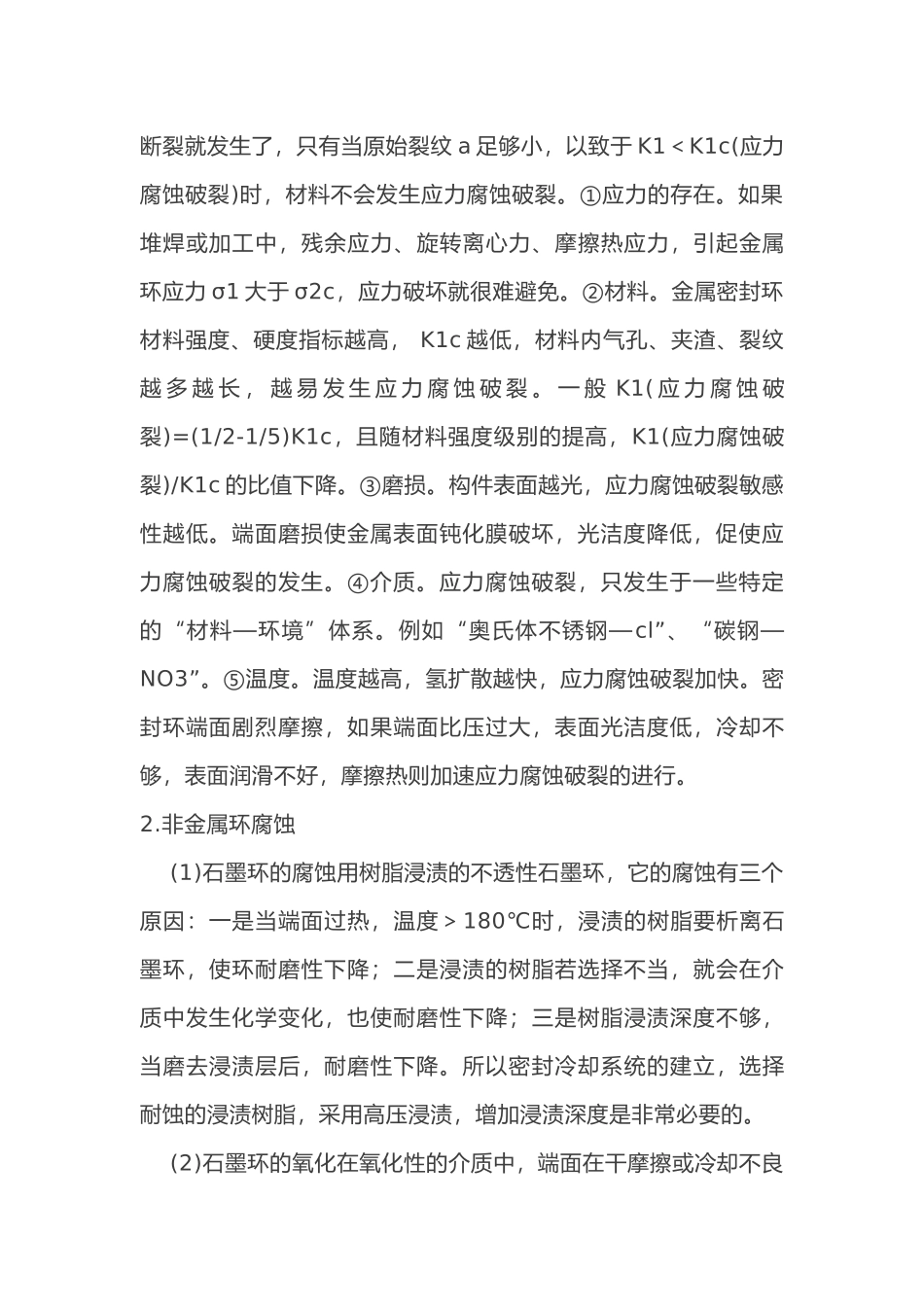

机械密封出现故障的机会较多，比例较大，常见的损坏形式可分为腐蚀损坏、热损坏和机械损坏三种，由于机械密封特殊的结构形式和千差万别的工作环境，其腐蚀形态也存在多样性的特点。1.金属环腐蚀(1)表面均匀腐蚀 如果金属环表面接触腐蚀介质，而金属本身又不耐腐蚀，就会产生表面腐蚀，其现象是泄漏、早期磨损、破坏、发声等。金属表面均匀腐蚀有成膜和无膜两种形态，无膜的金属腐蚀很危险，腐蚀过程以一定的速度进行，这主要是选材错误造成的。成膜的腐蚀，其钝化膜通常具有保护作用的特性，但金属密封环所用材料，如不锈钢、钴、铬合金等其表面的钝化膜在端面摩擦中破坏 ，在缺氧条件下新膜很难生成，使电偶腐蚀加剧。(2)应力腐蚀破裂 金属在腐蚀和拉应力的同时作用下，首先在薄弱区产生裂缝，进而向纵深发展，产生破裂，称为应力腐蚀破裂。选用堆焊硬质合金及铸铁、碳化钨、碳化钛等密封环，容易出现应力腐蚀破裂 。密封环裂纹一般是径向发散型的，可以是一条或多条。这些裂缝沟通了整个密封端面，加速了端面的磨损，使泄漏量增加。根据断裂力学的观念，材料内部原始裂纹尖端的应力场强因子K1=yσ1a(y—系数)。在开始时由于应力 σ1 小于临界应力 σc， a 小于临界裂纹 ac，所以腐蚀作用时，由于原始裂纹 a 的腐蚀扩展，导致 K1 的增大。当经过一段时间后 a=ac 及 K1=K1c 时，断裂就发生了，只有当原始裂纹 a 足够小，以致于 K1＜K1c(应力腐蚀破裂)时，材料不会发生应力腐蚀破裂。①应力的存在。如果堆焊或加工中，残余应力、旋转离心力、摩擦热应力，引起金属环应力 σ1 大于 σ2c，应力破坏就很难避免。②材料。金属密封环材料强度、硬度指标越高， K1c 越低，材料内气孔、夹渣、裂纹越 多 越 长 ， 越 易 发 生 应 力 腐 蚀 破 裂 。 一 般 K1( 应 力 腐 蚀 破裂)=(1/2-1/5)K1c，且随材料强度级别的提高，K1(应力腐蚀破裂)/K1c 的比值下降。③磨损。构件表面越光，应力腐蚀破裂敏感性越低。端面磨损使金属表面钝化膜破坏，光洁度降低，促使应力腐蚀破裂的发生。④介质。应力腐蚀破裂，只发生于一些特定的“材料—环境”体系。例如“奥氏体不锈钢—cl”、“碳钢—NO3”。⑤温度。温度越高，氢扩散越快，应力腐蚀破裂加快。密封环端面剧烈摩擦，如果端面比压过大，表面光洁度低，冷却不够，表面润滑不好，摩擦热则加速应力腐蚀破裂的进行。2.非金属环腐蚀 (1)石墨环的腐蚀用树脂浸渍的不透...
