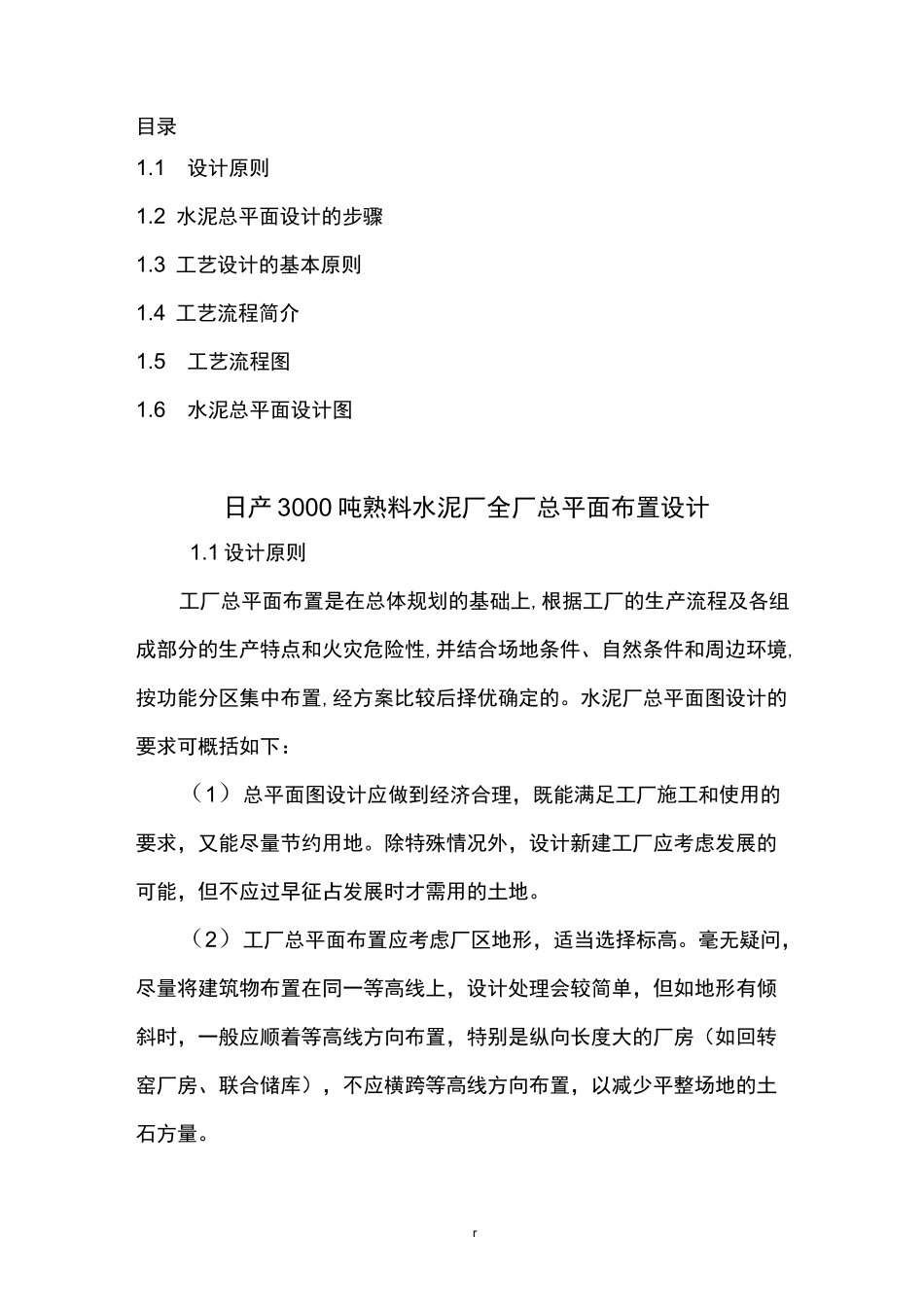

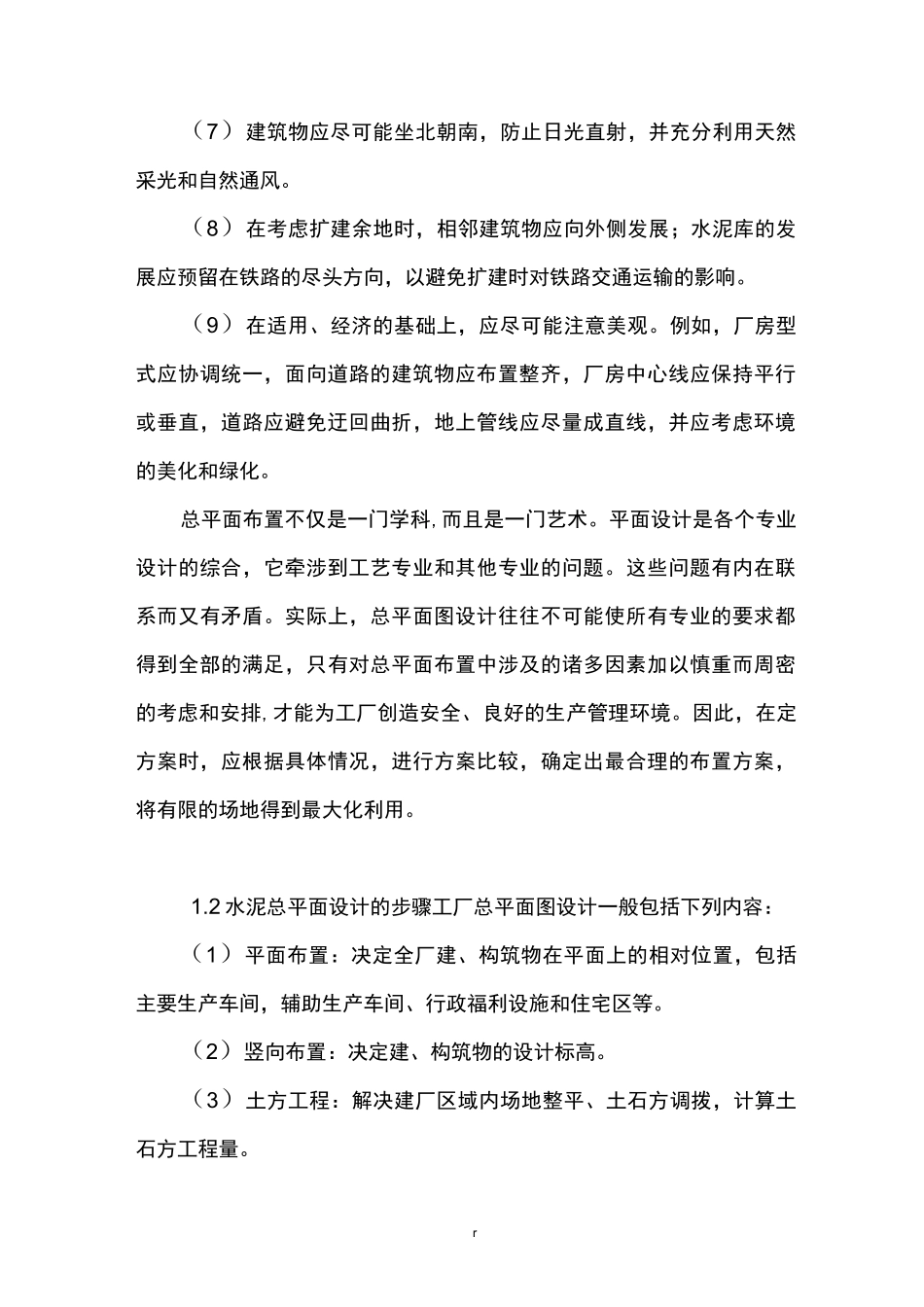

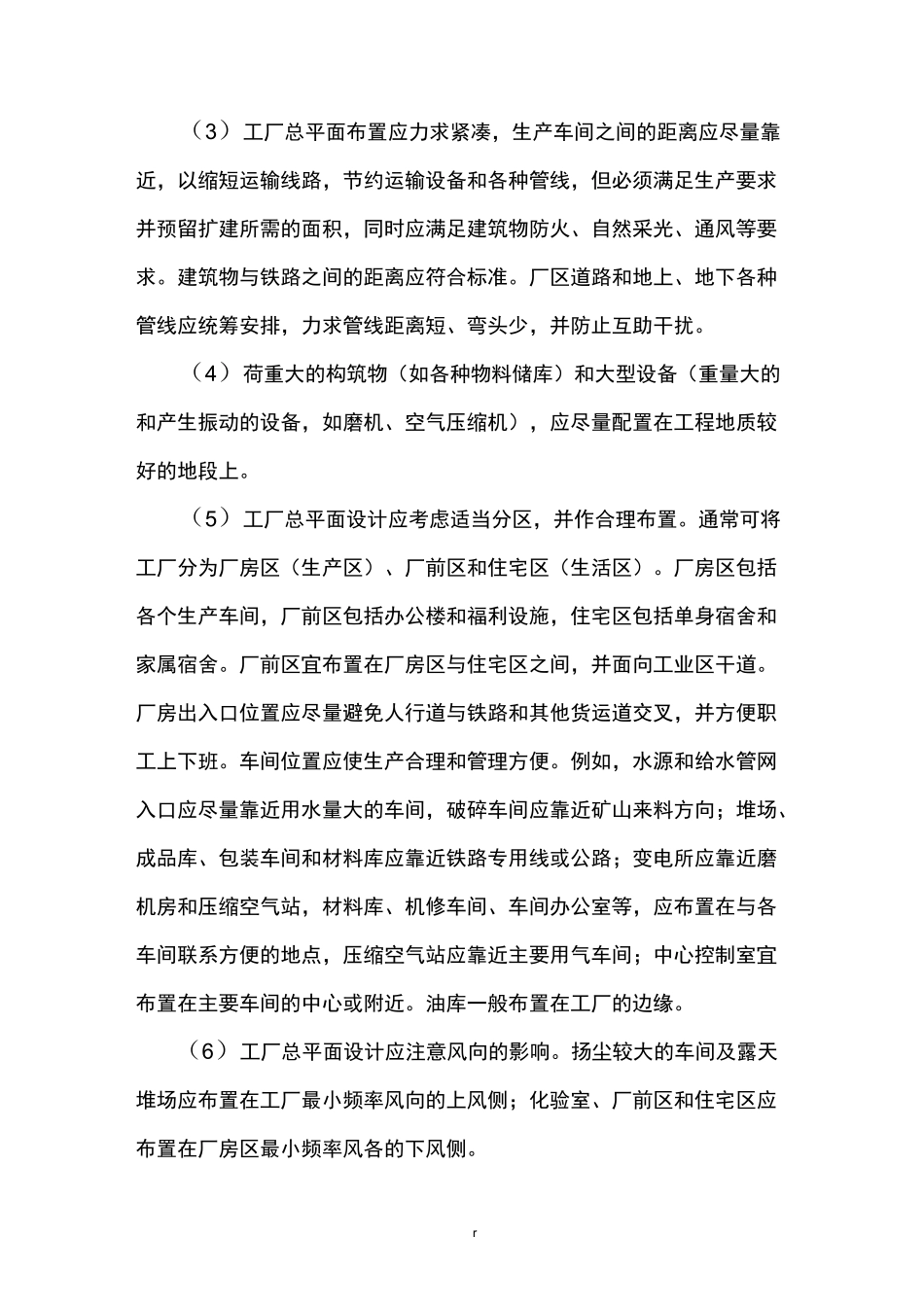

r目录1.1设计原则1.2 水泥总平面设计的步骤1.3 工艺设计的基本原则1.4 工艺流程简介1.5工艺流程图1.6水泥总平面设计图日产 3000 吨熟料水泥厂全厂总平面布置设计1.1 设计原则工厂总平面布置是在总体规划的基础上,根据工厂的生产流程及各组成部分的生产特点和火灾危险性,并结合场地条件、自然条件和周边环境,按功能分区集中布置,经方案比较后择优确定的。水泥厂总平面图设计的要求可概括如下:(1)总平面图设计应做到经济合理,既能满足工厂施工和使用的要求,又能尽量节约用地。除特殊情况外,设计新建工厂应考虑发展的可能,但不应过早征占发展时才需用的土地。(2)工厂总平面布置应考虑厂区地形,适当选择标高。毫无疑问,尽量将建筑物布置在同一等高线上,设计处理会较简单,但如地形有倾斜时,一般应顺着等高线方向布置,特别是纵向长度大的厂房(如回转窑厂房、联合储库),不应横跨等高线方向布置,以减少平整场地的土石方量。r(3)工厂总平面布置应力求紧凑,生产车间之间的距离应尽量靠近,以缩短运输线路,节约运输设备和各种管线,但必须满足生产要求并预留扩建所需的面积,同时应满足建筑物防火、自然采光、通风等要求。建筑物与铁路之间的距离应符合标准。厂区道路和地上、地下各种管线应统筹安排,力求管线距离短、弯头少,并防止互助干扰。(4)荷重大的构筑物(如各种物料储库)和大型设备(重量大的和产生振动的设备,如磨机、空气压缩机),应尽量配置在工程地质较好的地段上。(5)工厂总平面设计应考虑适当分区,并作合理布置。通常可将工厂分为厂房区(生产区)、厂前区和住宅区(生活区)。厂房区包括各个生产车间,厂前区包括办公楼和福利设施,住宅区包括单身宿舍和家属宿舍。厂前区宜布置在厂房区与住宅区之间,并面向工业区干道。厂房出入口位置应尽量避免人行道与铁路和其他货运道交叉,并方便职工上下班。车间位置应使生产合理和管理方便。例如,水源和给水管网入口应尽量靠近用水量大的车间,破碎车间应靠近矿山来料方向;堆场、成品库、包装车间和材料库应靠近铁路专用线或公路;变电所应靠近磨机房和压缩空气站,材料库、机修车间、车间办公室等,应布置在与各车间联系方便的地点,压缩空气站应靠近主要用气车间;中心控制室宜布置在主要车间的中心或附近。油库一般布置在工厂的边缘。(6)工厂总平面设计应注意风向的影响。扬尘较大的车间及露天堆场应布置在工厂最小频率风向的上风侧;化验室、厂前区和住...
