西安同创电气有限公司10KV高压配电室说明书

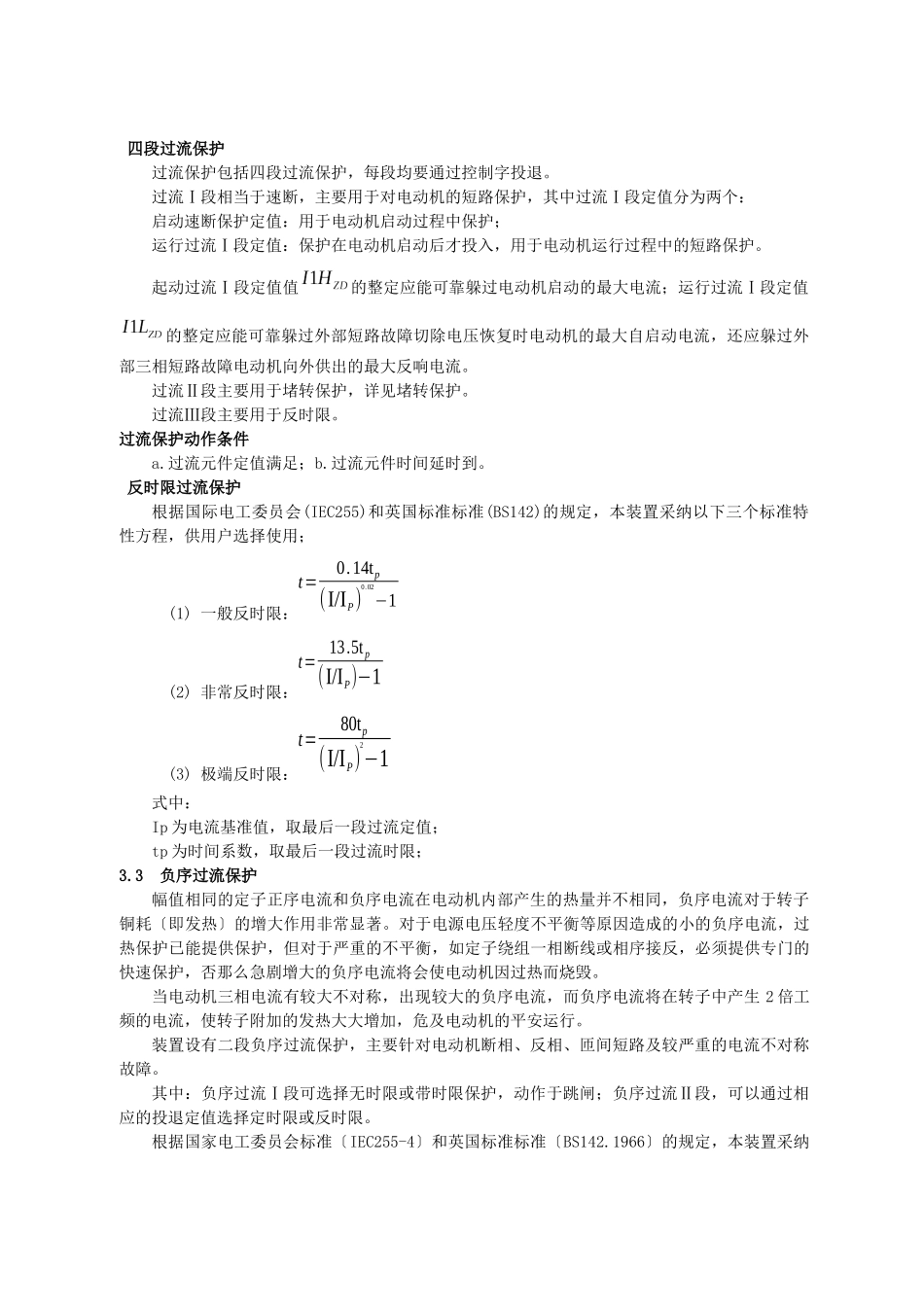

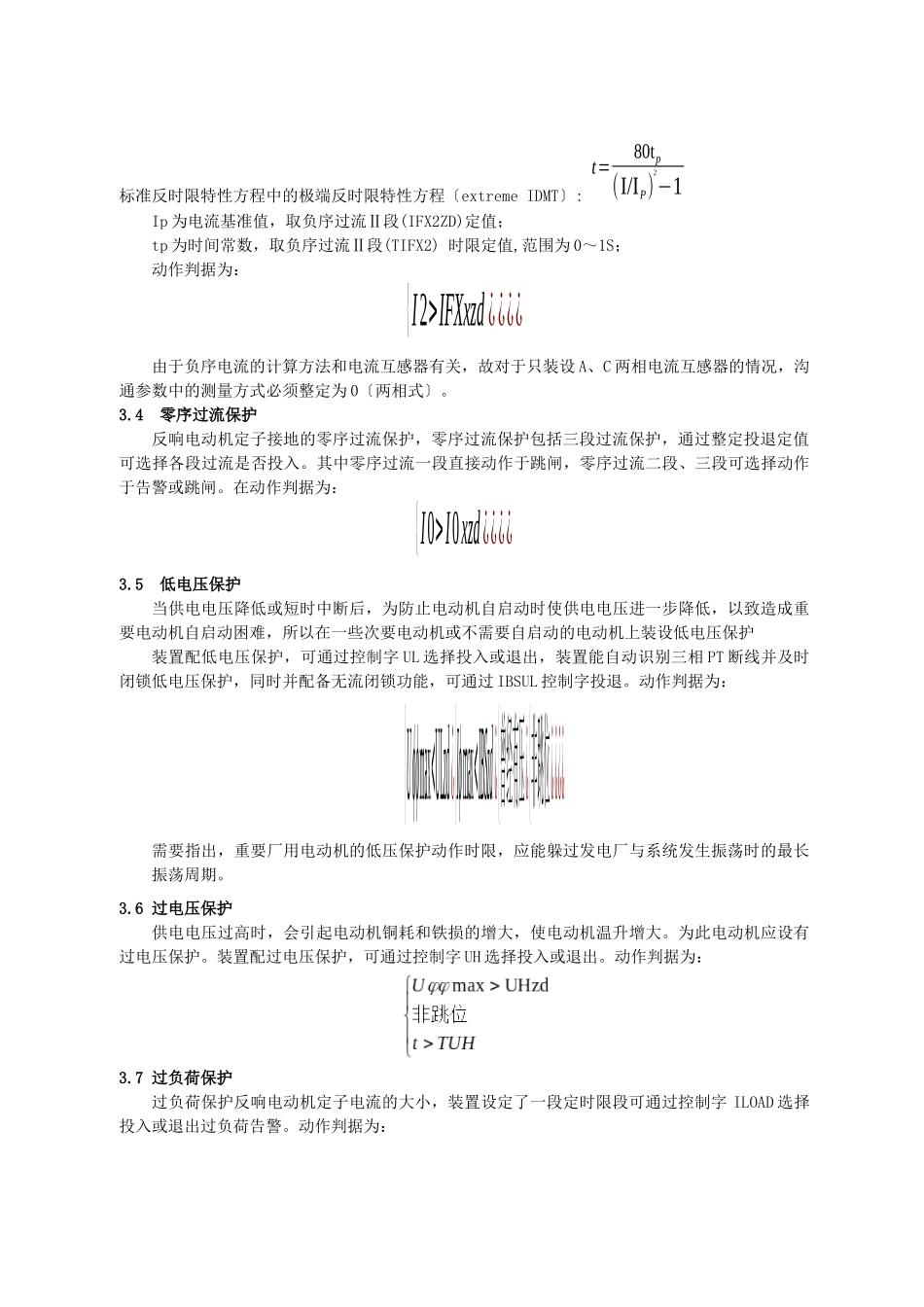

一、TJ03B-3000DJ 微机电动机保护测控装置功能详述1、适用范围TJ03B-3000DJ 微机电动机保护测控装置是将保护功能及远动功能综合在一个装置中，该装置即所谓的“四合一〞保护〔保护、遥测、遥控、遥信〕。TJ03B-3000DJ 适用于 3～10KV 电压等级、2MW 及以下容量的高压异步电动机的综合保护测控装置。2、装置功能保护功能启动速断保护三段过流保护反时限过流保护过电压保护低电压保护负序过流保护零序过压保护小电流接地告警零序过流保护过负荷告警过热保护非电量保护CT 断线告警PT 断线告警故障录波测控功能遥测U、I、Q、Fr、EQ 等电气量采集远传。遥信15 路外部遥信开入量，多路软遥信，包括保护动作、自检、运行状态等。控制独立操作回路，控制电源交直流通用、开关跳合闸电流自适应，支持就地应急操作及遥控操作。通讯CAN 或 RS485，DL/T667-1999 标准规约。对时上位机软件对时，GPS 分脉冲、秒脉冲及 IRGB 码对时，可接脉冲或差分信号。3、保护动作原理 四段过流保护过流保护包括四段过流保护，每段均要通过控制字投退。过流Ⅰ段相当于速断，主要用于对电动机的短路保护，其中过流Ⅰ段定值分为两个：启动速断保护定值：用于电动机启动过程中保护；运行过流Ⅰ段定值：保护在电动机启动后才投入，用于电动机运行过程中的短路保护。起动过流Ⅰ段定值值的整定应能可靠躲过电动机启动的最大电流；运行过流Ⅰ段定值的整定应能可靠躲过外部短路故障切除电压恢复时电动机的最大自启动电流，还应躲过外部三相短路故障电动机向外供出的最大反响电流。过流Ⅱ段主要用于堵转保护，详见堵转保护。过流Ⅲ段主要用于反时限。过流保护动作条件a.过流元件定值满足；b.过流元件时间延时到。 反时限过流保护根据国际电工委员会(IEC255)和英国标准标准(BS142)的规定，本装置采纳以下三个标准特性方程，供用户选择使用；(1) 一般反时限：t=0.14tp(I/IP)0.02−1(2) 非常反时限：t=13.5t p(I/IP)−1(3) 极端反时限：t=80tp(I/IP)2−1式中：Ip 为电流基准值，取最后一段过流定值；tp 为时间系数，取最后一段过流时限；3.3 负序过流保护幅值相同的定子正序电流和负序电流在电动机内部产生的热量并不相同，负序电流对于转子铜耗〔即发热〕的增大作用非常显著。对于电源电压轻度不平衡等原因造成的小的负序电流，过热保护已能提供保护，但对于严重的不平衡，如定子绕组一相断线或相序接反，必须提供专门的快速保护，否那么急剧增大的负序电流将会...
