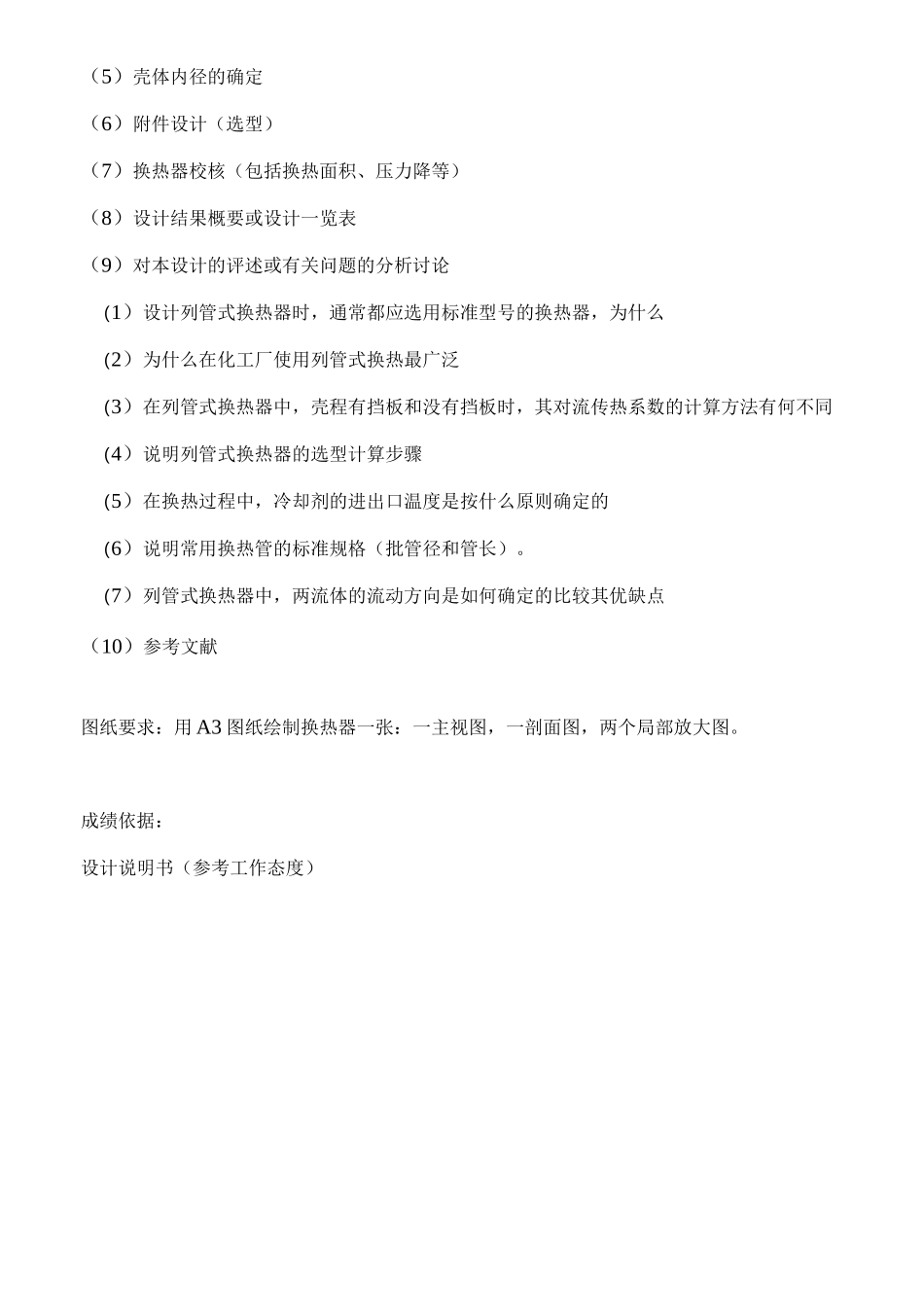

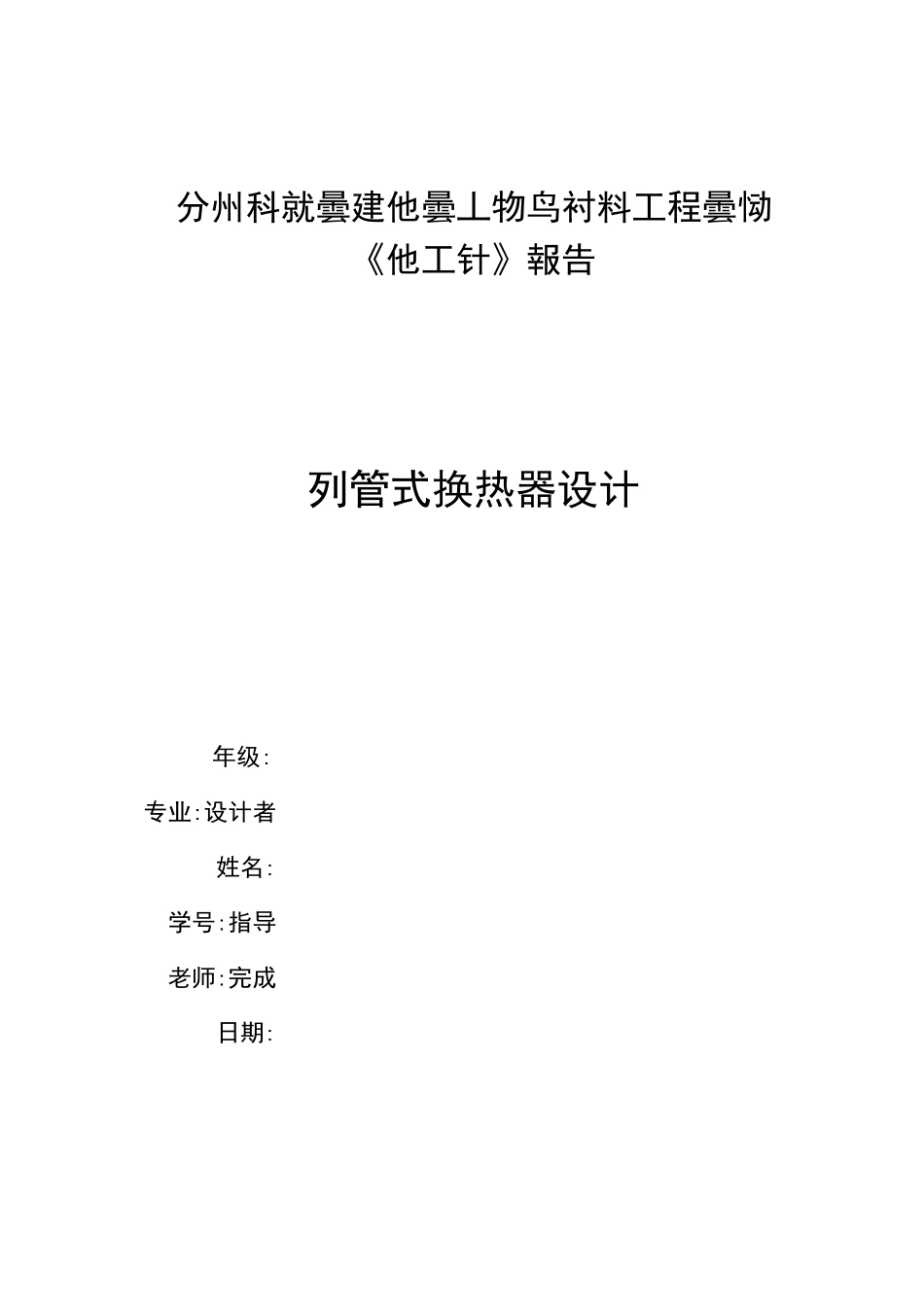

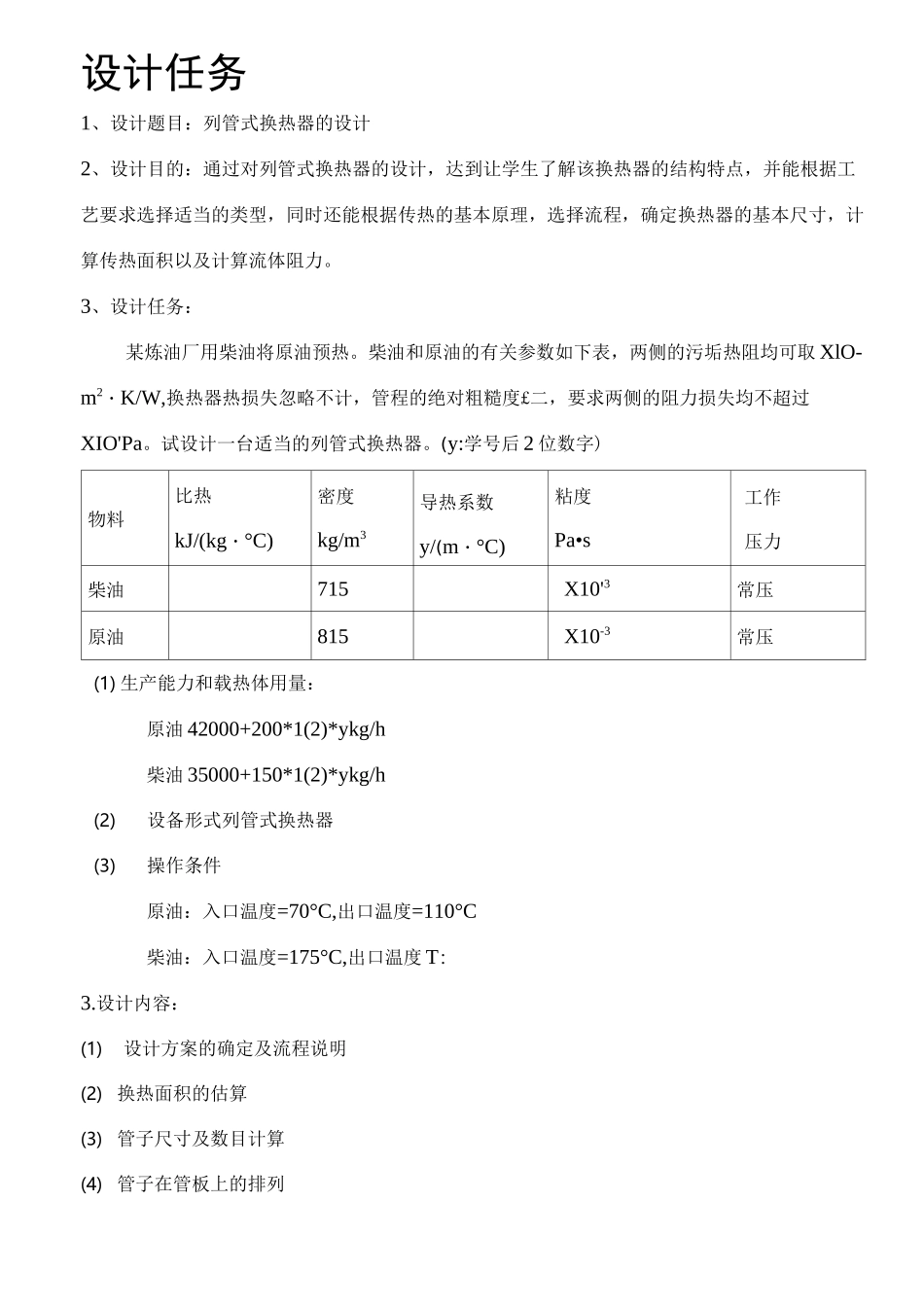

分州科就曇建他曇丄物鸟衬料工程曇恸《他工针》報告列管式换热器设计年级:专业:设计者姓名:学号:指导老师:完成日期:设计任务1、设计题目：列管式换热器的设计2、设计目的：通过对列管式换热器的设计，达到让学生了解该换热器的结构特点，并能根据工艺要求选择适当的类型，同时还能根据传热的基本原理，选择流程，确定换热器的基本尺寸，计算传热面积以及计算流体阻力。3、设计任务：某炼油厂用柴油将原油预热。柴油和原油的有关参数如下表，两侧的污垢热阻均可取 XlO-m2・K/W,换热器热损失忽略不计，管程的绝对粗糙度£二，要求两侧的阻力损失均不超过XIO'Pa。试设计一台适当的列管式换热器。(y:学号后 2 位数字)物料比热kJ/(kg・°C)密度kg/m3导热系数y/(m・°C)粘度Pa•s工作压力柴油715X10'3常压原油815X10-3常压(1) 生产能力和载热体用量：原油 42000+200*1(2)*ykg/h柴油 35000+150*1(2)*ykg/h(2)设备形式列管式换热器(3)操作条件原油：入口温度=70°C,出口温度=110°C柴油：入口温度=175°C,出口温度 T：3.设计内容：(1)设计方案的确定及流程说明(2) 换热面积的估算(3) 管子尺寸及数目计算(4) 管子在管板上的排列（5）壳体内径的确定（6）附件设计（选型）（7）换热器校核（包括换热面积、压力降等）（8）设计结果概要或设计一览表（9）对本设计的评述或有关问题的分析讨论（1）设计列管式换热器时，通常都应选用标准型号的换热器，为什么（2）为什么在化工厂使用列管式换热最广泛（3）在列管式换热器中，壳程有挡板和没有挡板时，其对流传热系数的计算方法有何不同（4）说明列管式换热器的选型计算步骤（5）在换热过程中，冷却剂的进出口温度是按什么原则确定的（6）说明常用换热管的标准规格（批管径和管长）。（7）列管式换热器中，两流体的流动方向是如何确定的比较其优缺点（10）参考文献图纸要求：用 A3 图纸绘制换热器一张：一主视图，一剖面图，两个局部放大图。成绩依据：设计说明书（参考工作态度）目录第一章文献综述第一节概述一、换热器的概念二、换热器的分类三、列管式换热器的标准简介四、列管式换热器选型的工艺计算步骤五、换热器设备应满足的基本要求・•第二节列管式换热器结构及基本参数・・«一、管束及壳程分程二、传热管三、管的排列及管心距四、折流板和支撑板五、旁路挡板和防冲挡板六、其他主要附件七、列管式换热器结构基本参数第三节设计计算的参数选择一、冷却剂和加热剂的选择二、冷热流体通道的...
