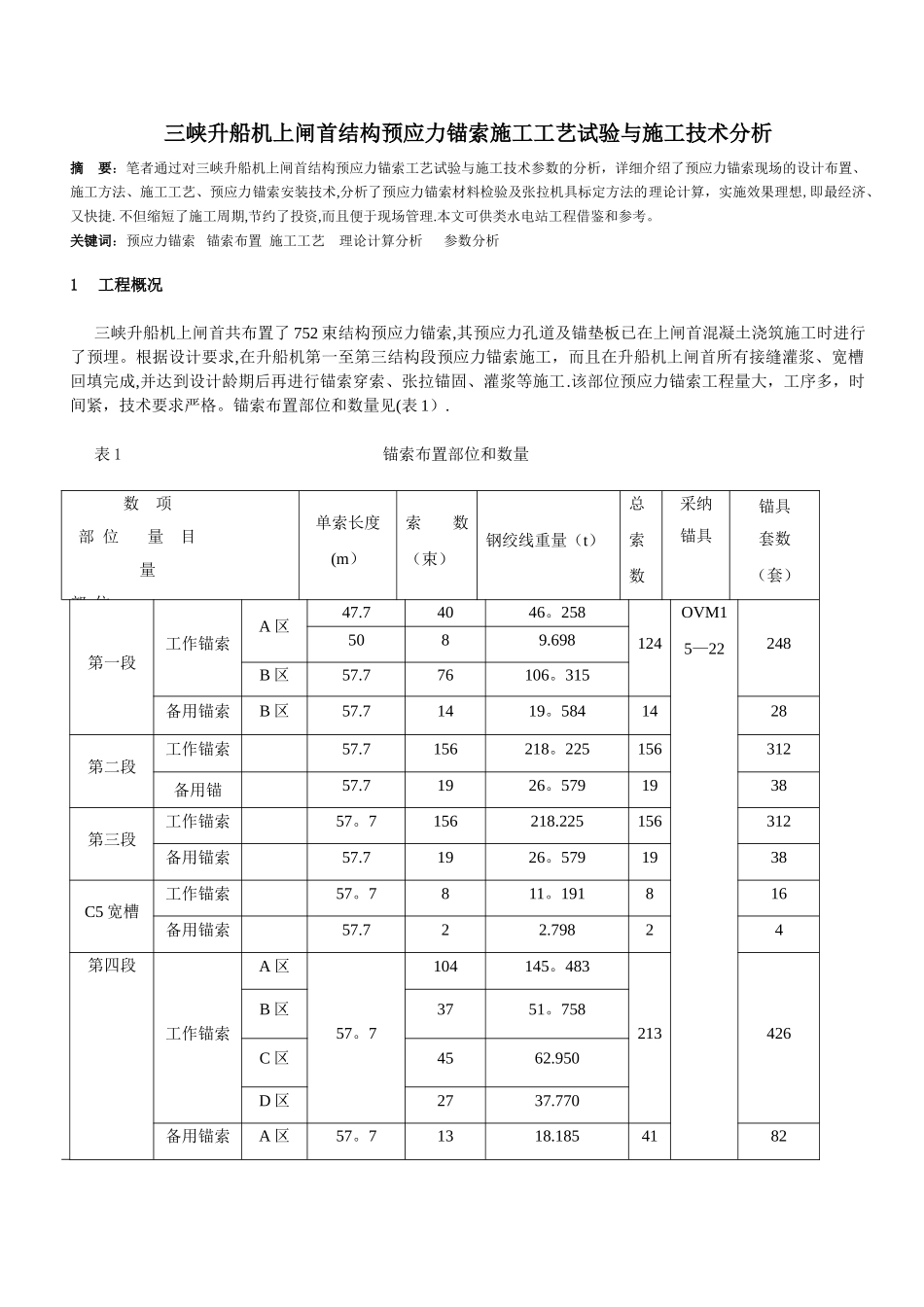

三峡升船机上闸首结构预应力锚索施工工艺试验与施工技术分析_第1页
1/9
三峡升船机上闸首结构预应力锚索施工工艺试验与施工技术分析_第2页
2/9

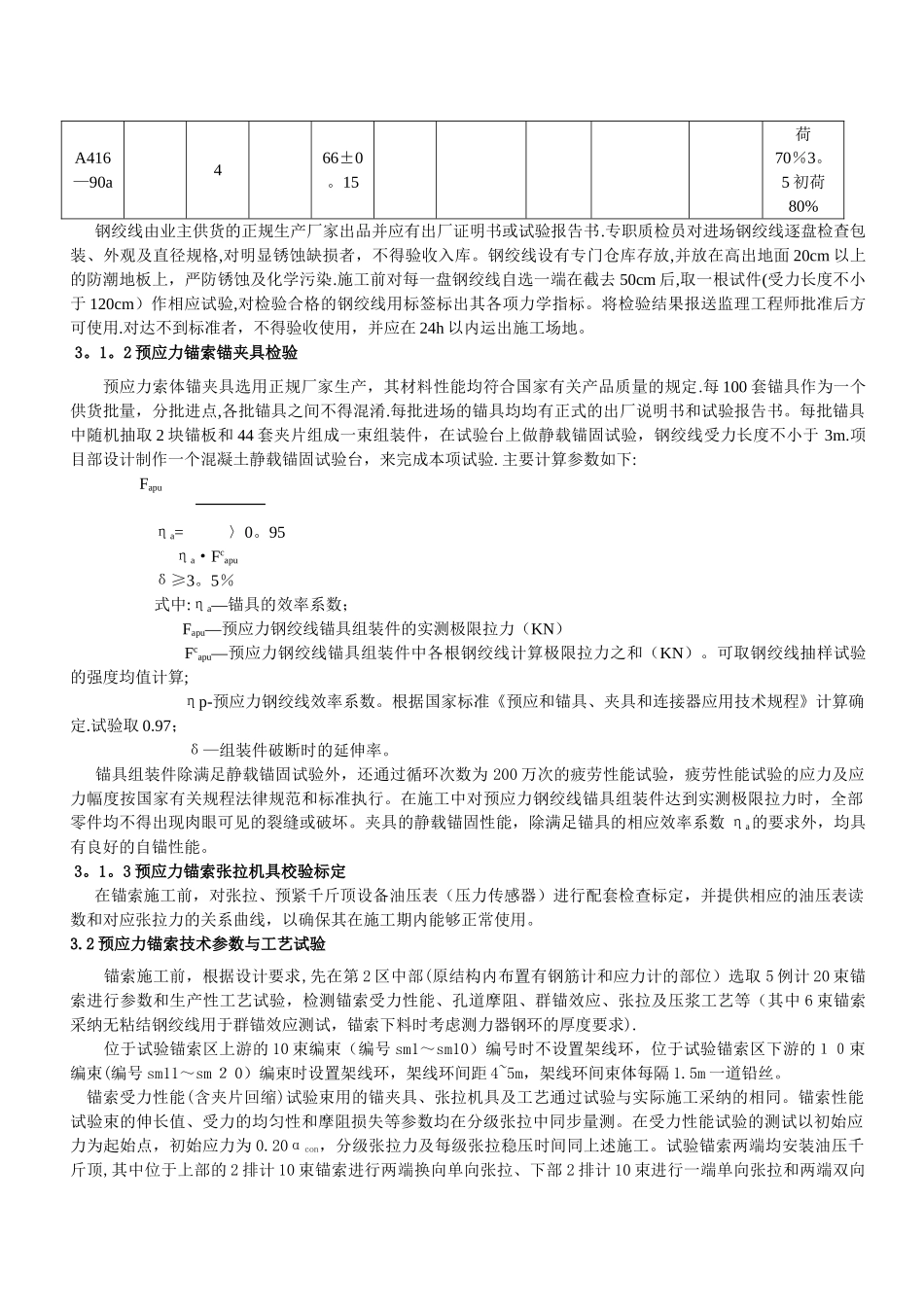

三峡升船机上闸首结构预应力锚索施工工艺试验与施工技术分析_第3页
3/9
三峡升船机上闸首结构预应力锚索施工工艺试验与施工技术分析摘 要:笔者通过对三峡升船机上闸首结构预应力锚索工艺试验与施工技术参数的分析,详细介绍了预应力锚索现场的设计布置、施工方法、施工工艺、预应力锚索安装技术,分析了预应力锚索材料检验及张拉机具标定方法的理论计算,实施效果理想,即最经济、又快捷.不但缩短了施工周期,节约了投资,而且便于现场管理.本文可供类水电站工程借鉴和参考。关键词:预应力锚索 锚索布置 施工工艺 理论计算分析 参数分析1工程概况三峡升船机上闸首共布置了 752 束结构预应力锚索,其预应力孔道及锚垫板已在上闸首混凝土浇筑施工时进行了预埋。根据设计要求,在升船机第一至第三结构段预应力锚索施工,而且在升船机上闸首所有接缝灌浆、宽槽回填完成,并达到设计龄期后再进行锚索穿索、张拉锚固、灌浆等施工.该部位预应力锚索工程量大,工序多,时间紧,技术要求严格。锚索布置部位和数量见(表 1).表 1 锚索布置部位和数量 数 项 部 位 量 目 量部 位单索长度(m)索数(束)钢绞线重量(t)总索数( 束采纳锚具锚具套数(套)第一段工作锚索A 区47.74046。258124OVM15—222485089.698B 区57.776106。315备用锚索B 区57.71419。5841428第二段工作锚索57.7156218。225156312备用锚57.71926。5791938第三段工作锚索57。7156218.225156312备用锚索57.71926。5791938C5 宽槽工作锚索57。7811。191816备用锚索57.722.79824第四段工作锚索A 区57。7104145。483213426B 区3751。758C 区4562.950D 区2737.770备用锚索A 区57。71318.1854182B 区811.191C 区1520。983D 区56。994合计工作锚索907.8736571314备用锚索132。89395190总锚索数1040.76675215042 预应力锚索现场的设计布置2.1 施工现场的设计布置升船机预应力锚索所用钢绞线有 1000 多吨,为保证钢绞线现场存放符合设计要求,在施工现场设置一栋150m2的小型存储仓库,存储仓库采纳全钢结构。储存钢绞线 60t,储存锚夹具 100 套以及其他专用工具及材料.为使存储仓库内的物资(特别是钢绞线)能够及时的上下车,转运方便 .在存储仓库内部设置一台 5t 桥式起重机。存储仓库的设计满足遮蔽风雨、防腐蚀和防潮的要求。存储仓库两侧布置一条全封闭型钢绞线下料专用棚 ,长度为 70m,宽 5m。2。2 现场锚索编制施工车间 锚索在钢绞线专用生产线上下料完毕编号挂牌以后,卷制成 1.8~2。0m 直径的圆盘,用铁丝捆好。用卷扬提...
