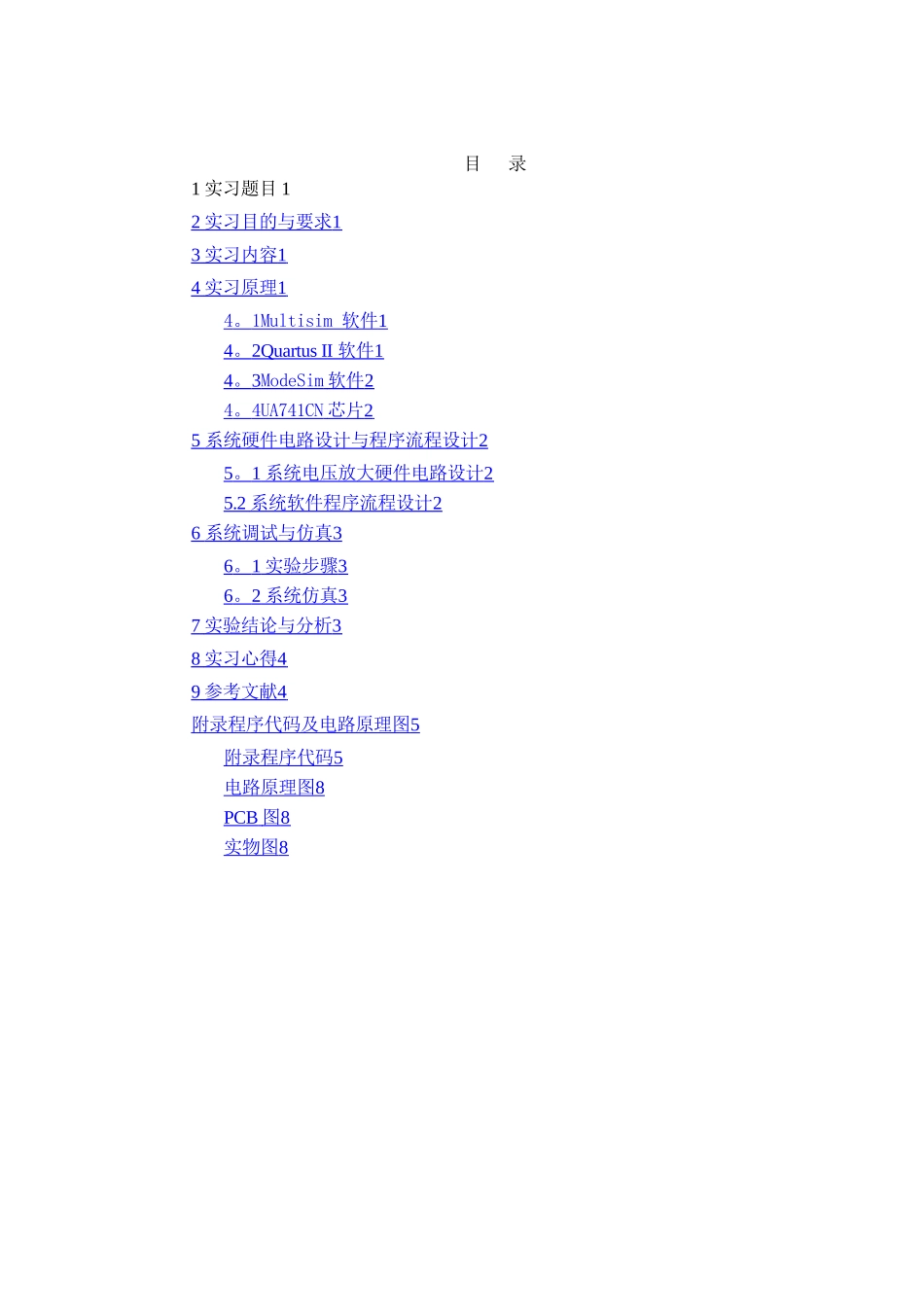

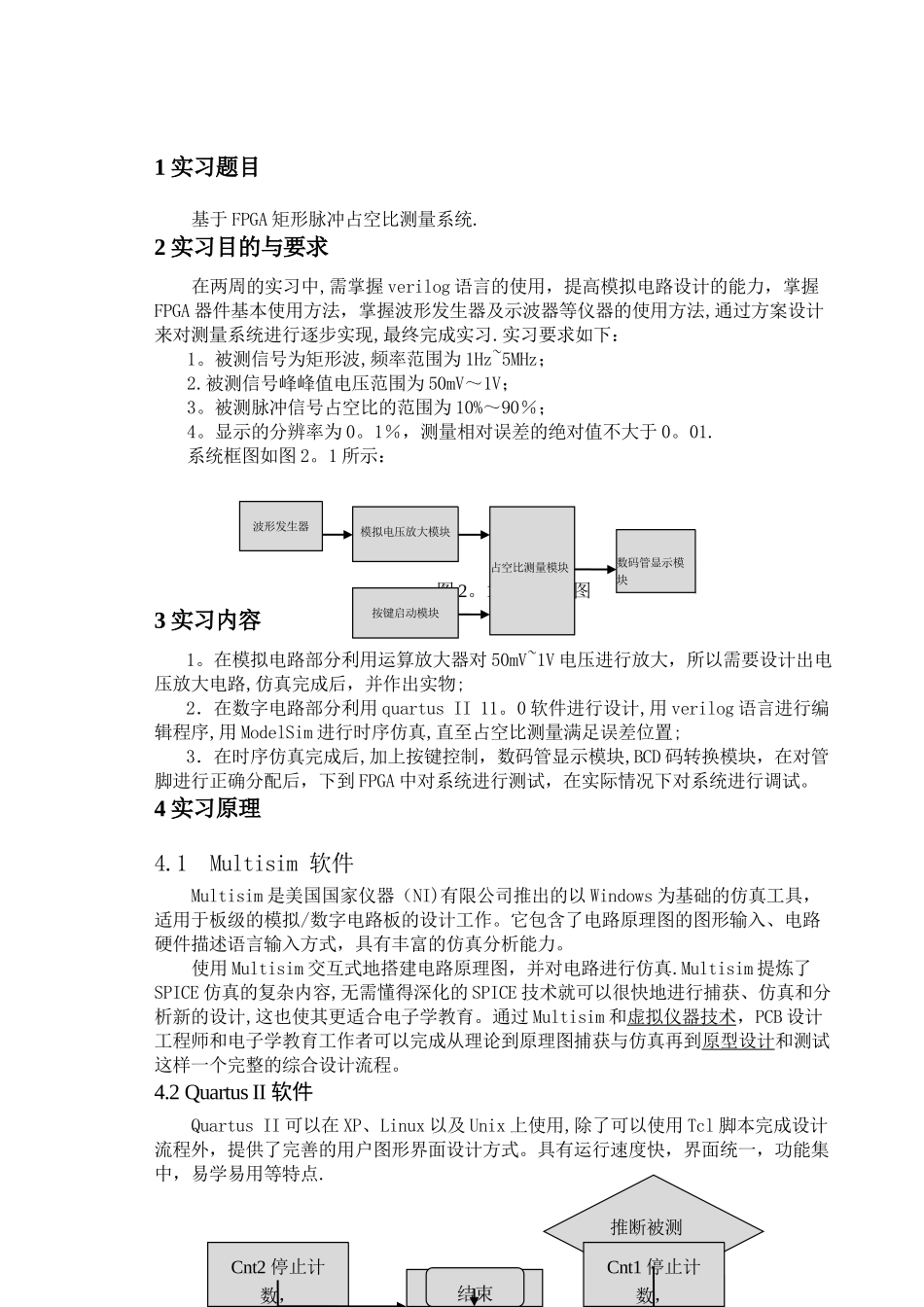

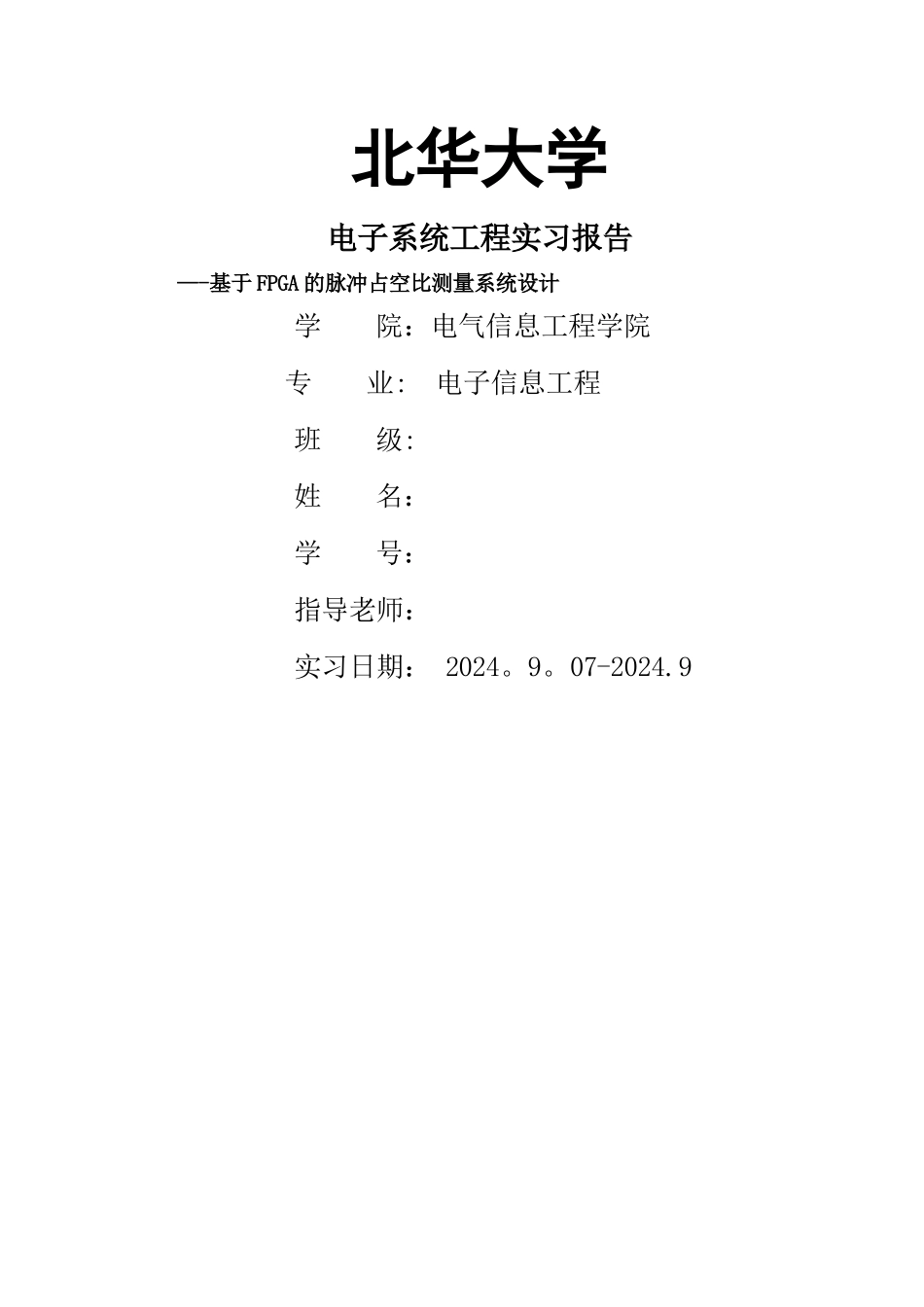

北华大学电子系统工程实习报告—-基于 FPGA 的脉冲占空比测量系统设计学 院：电气信息工程学院专 业: 电子信息工程班 级: 姓 名： 学 号： 指导老师： 实习日期： 2024。9。07-2024.9目 录1 实习题目 12 实习目的与要求 1 3 实习内容 1 4 实习原理 1 4 。 1Multisim 软件 1 4 。 2Quartus II 软件 1 4 。 3 ModeSim 软件 2 4 。 4UA741CN 芯片 2 5 系统硬件电路设计与程序流程设计 2 5 。 1 系统电压放大硬件电路设计 2 5.2 系统软件程序流程设计 2 6 系统调试与仿真 3 6 。 1 实验步骤 3 6 。 2 系统仿真 3 7 实验结论与分析 3 8 实习心得 4 9 参考文献 4 附录程序代码及电路原理图 5 附录程序代码 5 电路原理图 8 PCB 图 8 实物图 8 1 实习题目基于 FPGA 矩形脉冲占空比测量系统.2 实习目的与要求在两周的实习中,需掌握 verilog 语言的使用，提高模拟电路设计的能力，掌握FPGA 器件基本使用方法，掌握波形发生器及示波器等仪器的使用方法,通过方案设计来对测量系统进行逐步实现,最终完成实习.实习要求如下：1。被测信号为矩形波,频率范围为 1Hz~5MHz； 2.被测信号峰峰值电压范围为 50mV～1V； 3。被测脉冲信号占空比的范围为 10%～90％； 4。显示的分辨率为 0。1％，测量相对误差的绝对值不大于 0。01.系统框图如图 2。1 所示：图 2。1 系统架构图3 实习内容1。在模拟电路部分利用运算放大器对 50mV~1V 电压进行放大，所以需要设计出电压放大电路,仿真完成后，并作出实物;2．在数字电路部分利用 quartus II 11。0 软件进行设计,用 verilog 语言进行编辑程序,用 ModelSim 进行时序仿真,直至占空比测量满足误差位置;3．在时序仿真完成后,加上按键控制，数码管显示模块,BCD 码转换模块，在对管脚进行正确分配后，下到 FPGA 中对系统进行测试，在实际情况下对系统进行调试。4 实习原理4.1Multisim 软件Multisim 是美国国家仪器（NI)有限公司推出的以 Windows 为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。使用 Multisim 交互式地搭建电路原理图，并对电路进行仿真.Multisim 提炼了SPICE 仿真的复杂内容,无需懂得深化的 SPICE 技术就可以很快地进行捕获、仿真和分析新的设计,这也使其更适合电子学教育。通...
