天钢3500mm中厚板工程屋面及柱子施工方案

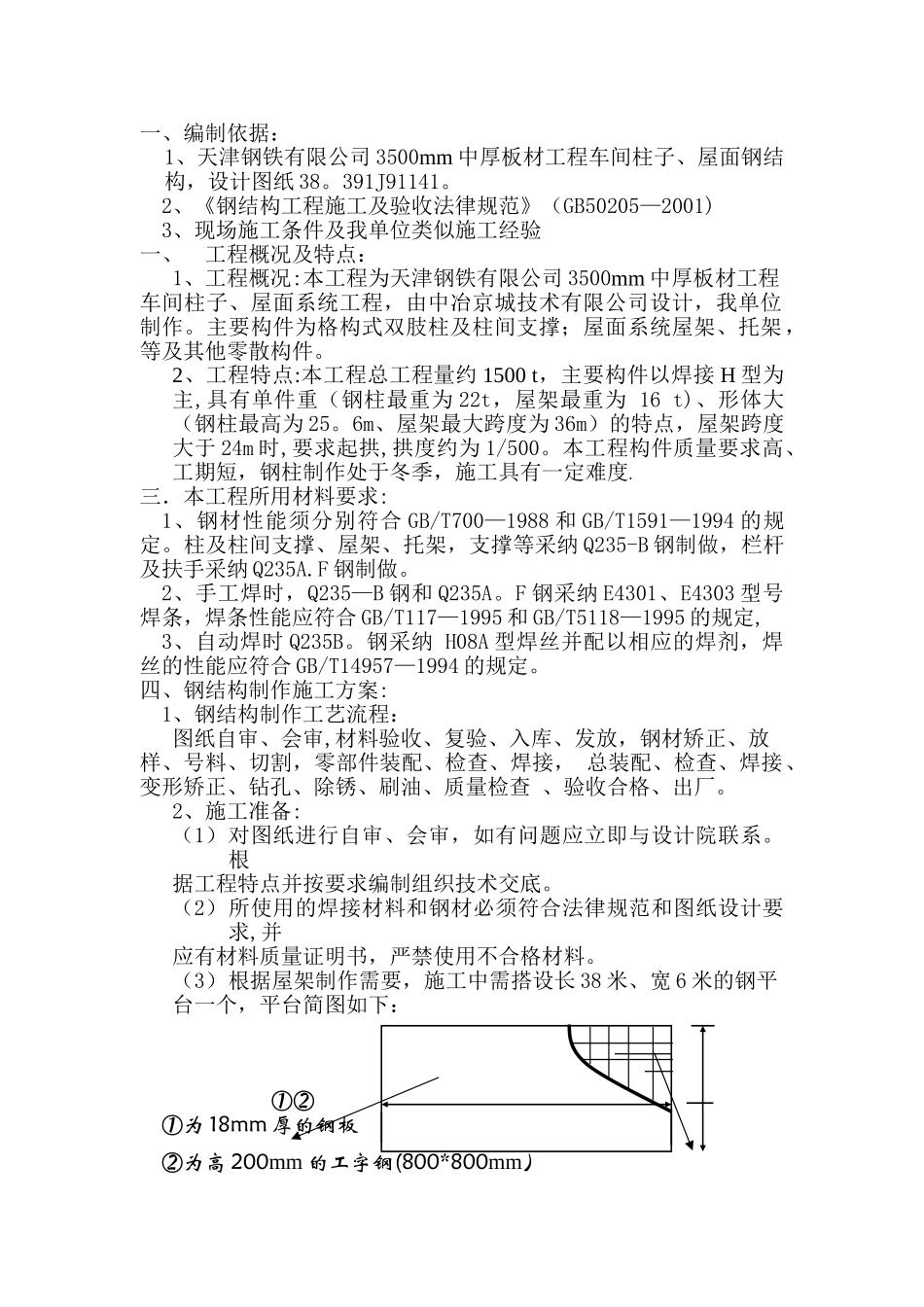

天钢3500mm中厚板工程屋面及柱子施工方案_第1页
1/10

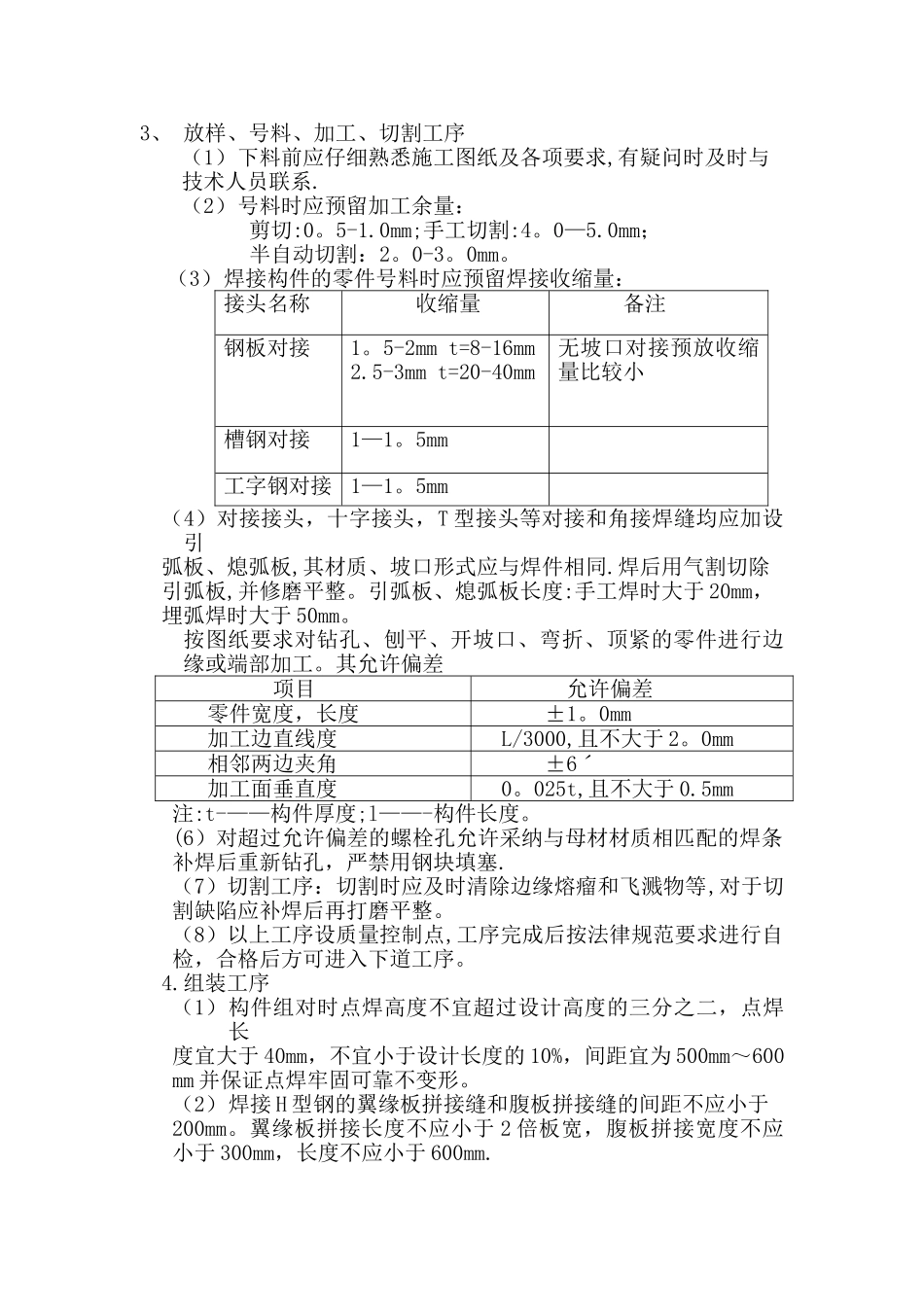

天钢3500mm中厚板工程屋面及柱子施工方案_第2页
2/10

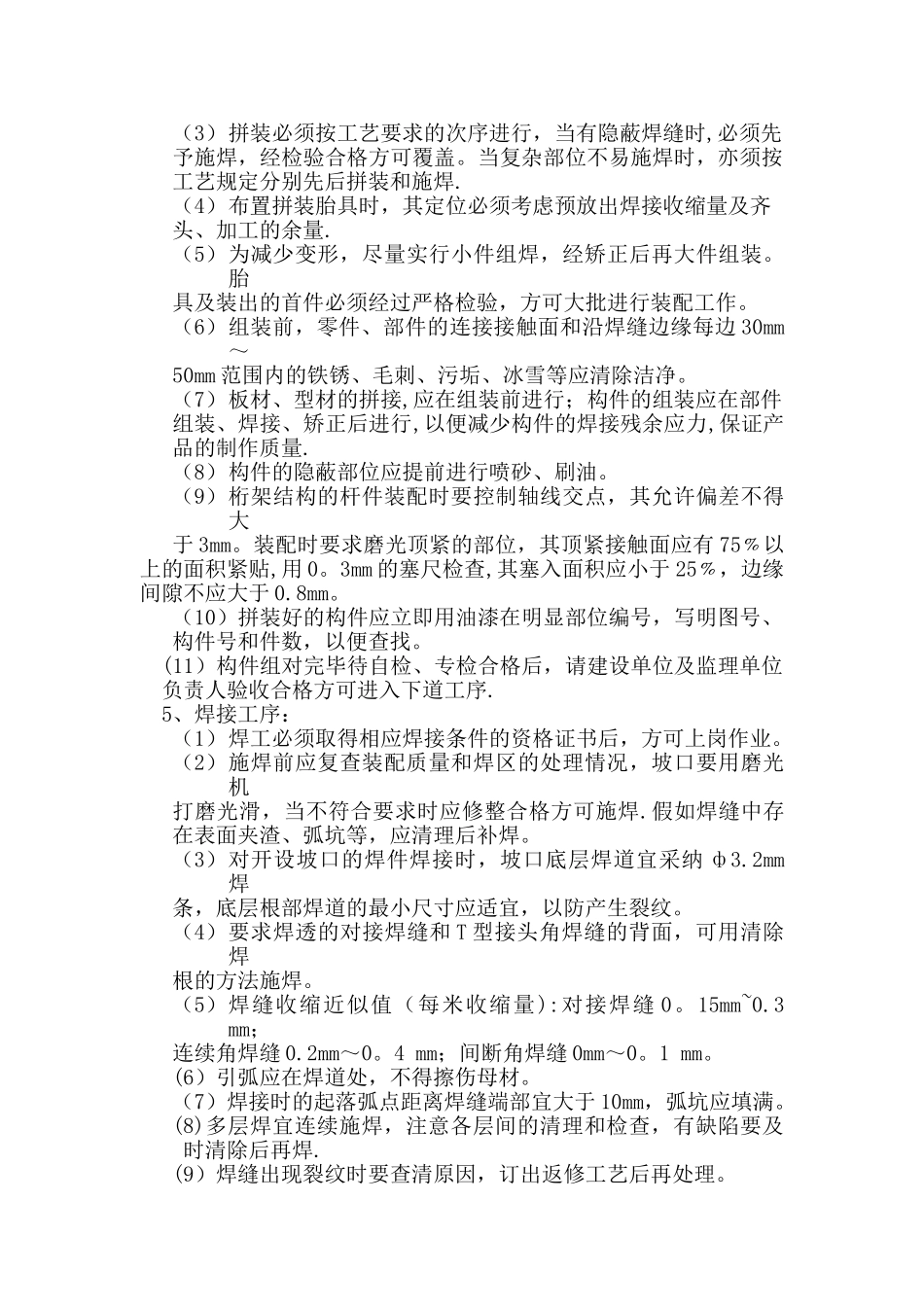

天钢3500mm中厚板工程屋面及柱子施工方案_第3页
3/10
一、编制依据:1、天津钢铁有限公司 3500mm 中厚板材工程车间柱子、屋面钢结构,设计图纸 38。391J91141。2、《钢结构工程施工及验收法律规范》(GB50205—2001)3、现场施工条件及我单位类似施工经验一、工程概况及特点:1、工程概况:本工程为天津钢铁有限公司 3500mm 中厚板材工程车间柱子、屋面系统工程,由中冶京城技术有限公司设计,我单位制作。主要构件为格构式双肢柱及柱间支撑;屋面系统屋架、托架,等及其他零散构件。2、工程特点:本工程总工程量约 1500 t,主要构件以焊接 H 型为主,具有单件重(钢柱最重为 22t,屋架最重为 16 t)、形体大(钢柱最高为 25。6m、屋架最大跨度为 36m)的特点,屋架跨度大于 24m 时,要求起拱,拱度约为 1/500。本工程构件质量要求高、工期短,钢柱制作处于冬季,施工具有一定难度.三.本工程所用材料要求:1、钢材性能须分别符合 GB/T700—1988 和 GB/T1591—1994 的规定。柱及柱间支撑、屋架、托架,支撑等采纳 Q235-B 钢制做,栏杆及扶手采纳 Q235A.F 钢制做。2、手工焊时,Q235—B 钢和 Q235A。F 钢采纳 E4301、E4303 型号焊条,焊条性能应符合 GB/T117—1995 和 GB/T5118—1995 的规定,3、自动焊时 Q235B。钢采纳 H08A 型焊丝并配以相应的焊剂,焊丝的性能应符合 GB/T14957—1994 的规定。四、钢结构制作施工方案:1、钢结构制作工艺流程:图纸自审、会审,材料验收、复验、入库、发放,钢材矫正、放样、号料、切割,零部件装配、检查、焊接, 总装配、检查、焊接、变形矫正、钻孔、除锈、刷油、质量检查 、验收合格、出厂。2、施工准备:(1)对图纸进行自审、会审,如有问题应立即与设计院联系。根据工程特点并按要求编制组织技术交底。(2)所使用的焊接材料和钢材必须符合法律规范和图纸设计要求,并应有材料质量证明书,严禁使用不合格材料。(3)根据屋架制作需要,施工中需搭设长 38 米、宽 6 米的钢平台一个,平台简图如下:①②①为 18mm 厚的钢板②为高 200mm 的工字钢(800*800mm)3、 放样、号料、加工、切割工序(1)下料前应仔细熟悉施工图纸及各项要求,有疑问时及时与技术人员联系.(2)号料时应预留加工余量:剪切:0。5-1.0mm;手工切割:4。0—5.0mm;半自动切割:2。0-3。0mm。(3)焊接构件的零件号料时应预留焊接收缩量:接头名称收缩量备注钢板对接1。5-2mm t=8-16mm2.5-3mm t=20-40mm无坡口对接预放收缩量比较小槽钢对接1—1。5mm工...
