工程图识图技巧VIP专享

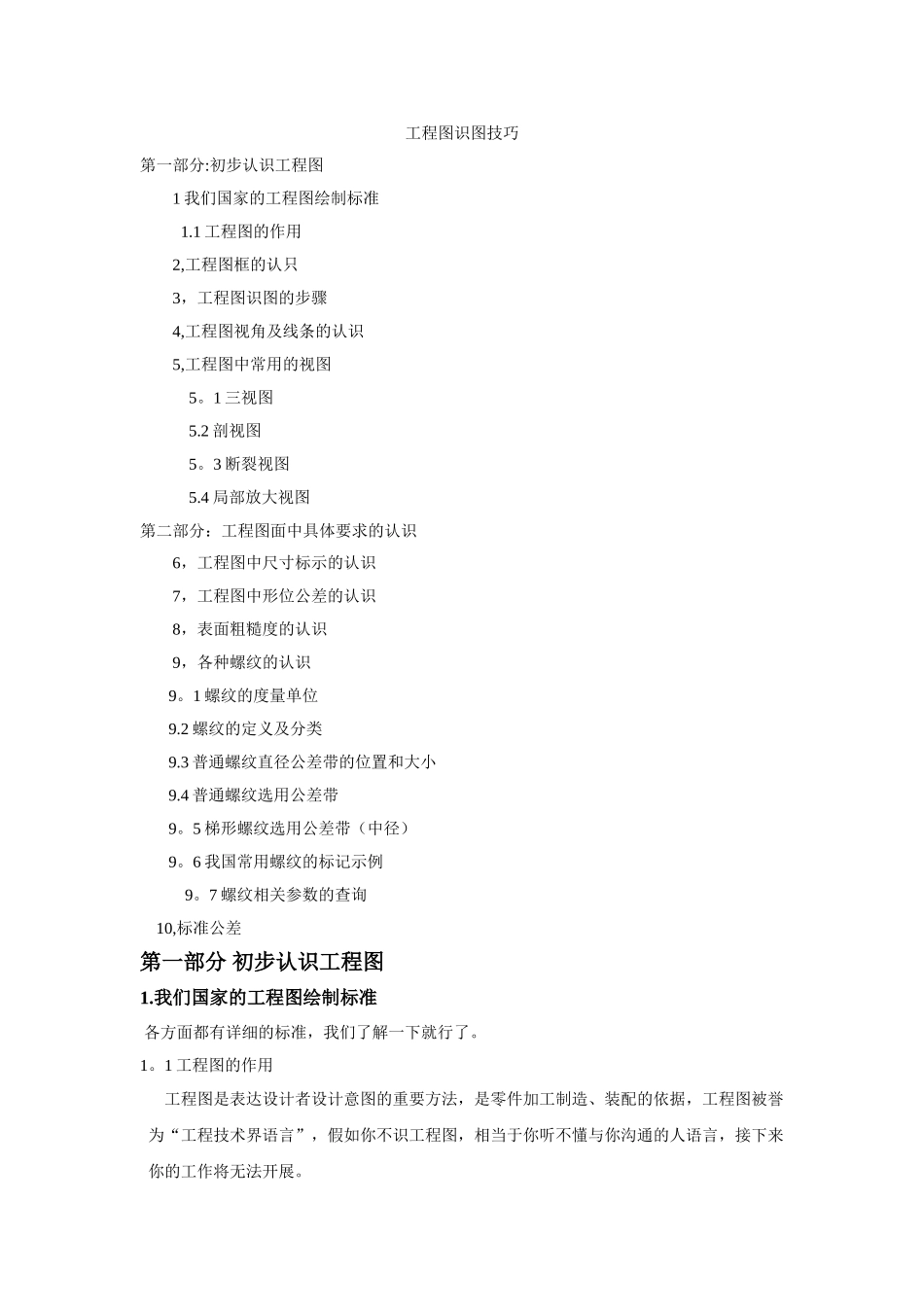

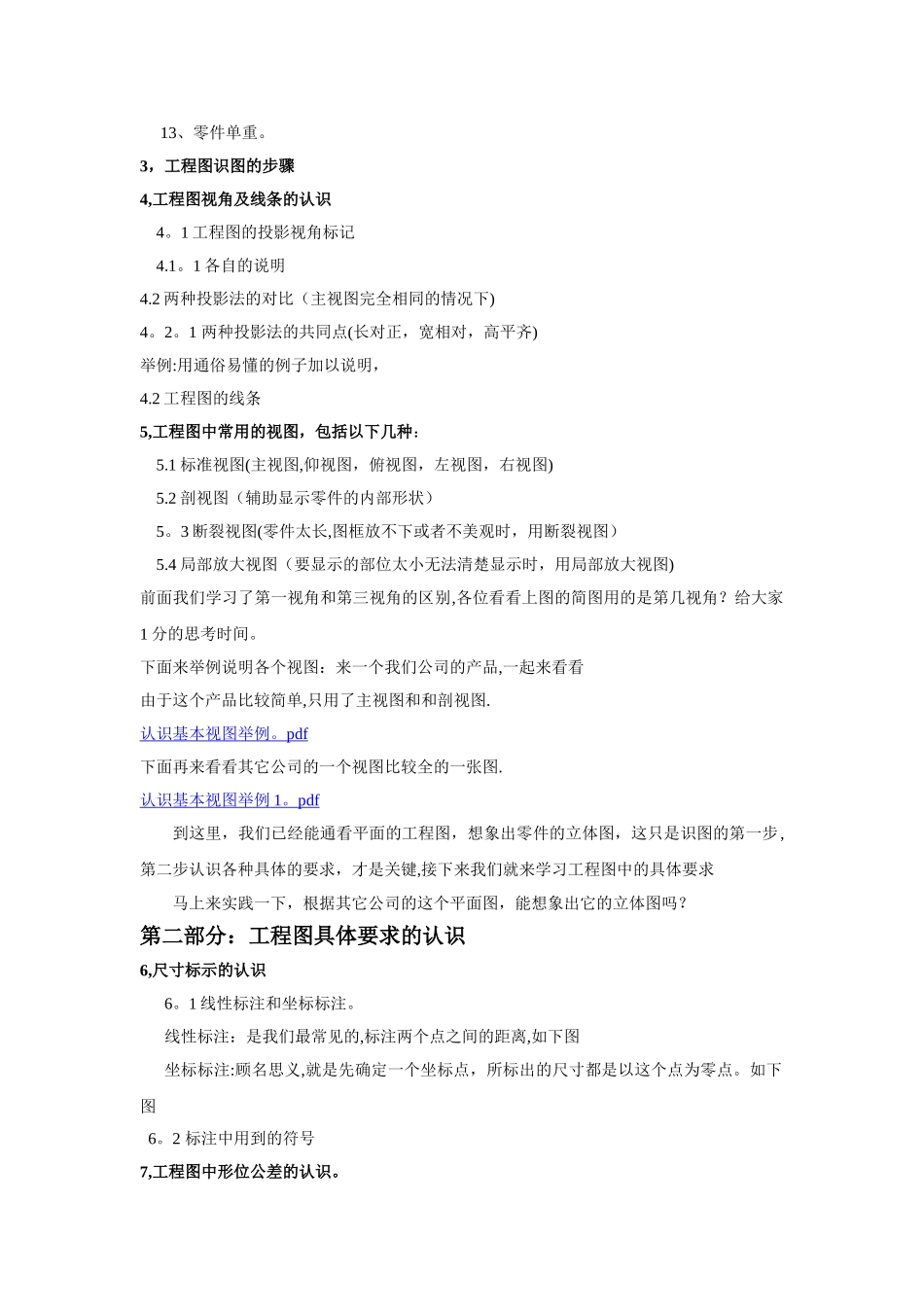

工程图识图技巧第一部分:初步认识工程图1 我们国家的工程图绘制标准 1.1 工程图的作用2,工程图框的认只3，工程图识图的步骤4,工程图视角及线条的认识5,工程图中常用的视图5。1 三视图5.2 剖视图5。3 断裂视图5.4 局部放大视图第二部分：工程图面中具体要求的认识6，工程图中尺寸标示的认识7，工程图中形位公差的认识8，表面粗糙度的认识9，各种螺纹的认识 9。1 螺纹的度量单位 9.2 螺纹的定义及分类 9.3 普通螺纹直径公差带的位置和大小 9.4 普通螺纹选用公差带 9。5 梯形螺纹选用公差带（中径） 9。6 我国常用螺纹的标记示例 9。7 螺纹相关参数的查询 10,标准公差第一部分 初步认识工程图1.我们国家的工程图绘制标准 各方面都有详细的标准，我们了解一下就行了。1。1 工程图的作用工程图是表达设计者设计意图的重要方法，是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”，假如你不识工程图，相当于你听不懂与你沟通的人语言，接下来你的工作将无法开展。假如你对工程图的具体要求不完全懂，理解模棱两可，靠猜来展开工作，那你的工作质量要打个大大的问号,这样下去早晚会给公司造成损失，最终你的收入也会受损失,严重的话你的工作还会不保.所以我们在坐的各位，一定要重视对工程图的认识.2，工程图框的认识2。1 工程图图幅工程图的图幅有 A0,A1，A2，A3，A4 共 5 种。具体采纳哪种，根据零件的大小来选用.2。2 工程图图框工程图图框分为横框和竖框，具体采纳哪种,根据所画零件的形状来选用.下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能认识工程图框。 pdf 2.3 图框的认识 2。3.1 图框最外围的是工程图的坐标，由字母和数字组成，一般从右向左看，例如:A3 图区尺寸 6.2 和 0.6。 2。3。2 图框的右下角一般有： 1、工程图的投影视角,分为第一视角和第三视角(如何区分及它前的不同点,后面专门讲） 2、公司的 LOGO 和名称。 3、工程图的单位(分毫米 mm 和英寸 inch) 4、未注公差（常见的有:按小数点后位数来定的,比如：.X 的 01，。XX 的 0.05；按线性长度来定,比如：0≥5 的 0.05,5≥20 的 0.1 等等，还有直接指定一个标准的，比如 IT12 中华人民共和国国家标准 GB-T1800 。 4 — 1999 。 pdf 或者 ISO—2768-M 公差带附表（ ISO — 2768 ） .xls 等等) 5、签字确认区(一般包括，设计，绘图，校对，审核，批准等，各公司略有不同) ...
