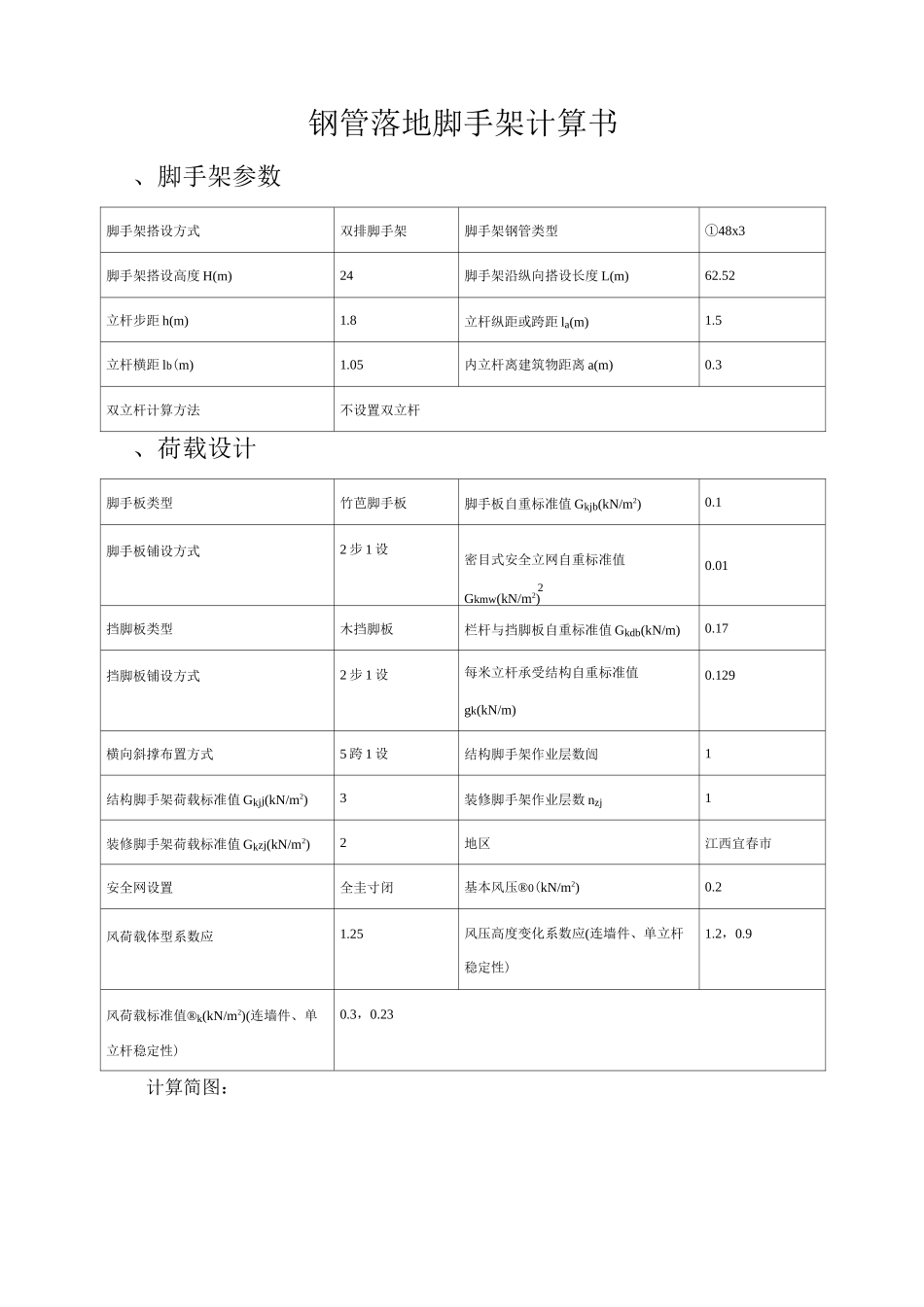

钢管落地脚手架计算书

钢管落地脚手架计算书、脚手架参数脚手架搭设方式双排脚手架脚手架钢管类型①48x3脚手架搭设高度 H(m)24脚手架沿纵向搭设长度 L(m)62.52立杆步距 h(m)1.8立杆纵距或跨距 la(m)1.5立杆横距 lb(m)1.05内立杆离建筑物距离 a(m)0.3双立杆计算方法不设置双立杆、荷载设计脚手板类型竹芭脚手板脚手板自重标准值 Gkjb(kN/m2)0.1脚手板铺设方式2 步 1 设密目式安全立网自重标准值2Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值 Gkdb(kN/m)0.17挡脚板铺设方式2 步 1 设每米立杆承受结构自重标准值gk(kN/m)0.129横向斜撑布置方式5 跨 1 设结构脚手架作业层数闿1结构脚手架荷载标准值 Gkjj(kN/m2)3装修脚手架作业层数 nzj1装修脚手架荷载标准值 Gkzj(kN/m2)2地区江西宜春市安全网设置全圭寸闭基本风压®0(kN/m2)0.2风荷载体型系数应1.25风压高度变化系数应(连墙件、单立杆稳定性)1.2，0.9风荷载标准值®k(kN/m2)(连墙件、单立杆稳定性)0.3，0.23计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数 n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩 I(mm4)107800横杆弹性模量 E(N/mm2)206000横杆截面抵抗矩 W(mm3)4490飙囱水平杆aood欖向水平杆1纵、注 E 埶向水平杆在上亦横向水平秆上飙向水平杆根數为不包含两價 f 水平杆’如本图側为2.、横向水平杆布置承载能力极限状态q=1.2x(0.033+GkjbXlb/(n+l))+1.4xGkxlb/(n+l)=1.2x(0.033+0.1xl.05/(2+l))+1.4x3xl.05/(2+1)=1.55kN/m正常使用极限状态q'=(0.033+Gkjbxlb/(n+1))+Gkxlb/(n+1)=(0.033+0.1x1.05/(2+1))+3x1.05/(2+1)=1.12kN/m计算简图如下：]]]]]]]]]]]]]]]]]]]]]] ‘I‘I‘I‘I‘I‘I‘I‘I‘I ][][][][][][][][][][]‘[ 1500.■-.■-15001500.■-1、抗弯验算M=0.1ql2=0.1x1.55x1.52=0.35kN・mmaxao=M/W=0.35xl06/4490=77.77N/mm2口 f]=205N/mm2max满足要求！A(1)(2)2、挠度验算v=0.677q'l4/(100EI)=0.677x1.12x15004/(100x206000x107800)=1.726mmmaxav=1.726mmW[v]=min[l/150,10]=min[1500/150,10]=10mmmaxa满足要求！3、支座反力计算承载能力极限状态R=1.1ql=1.1x1.55x1.5=2.56kNmaxa正常使用极限状态R'=1.1q'l=1.1x1.12x1.5=1.85kNmaxa四、横向水平杆验算承载能力极限状态由上节可知 F]=R=2.56kN1maxq=1.2x0.033=0.04kN/m正常使用极限状态由上节可知 F1'=R'=1.85kN1maxq'=0.033kN/m1、抗弯验算...
