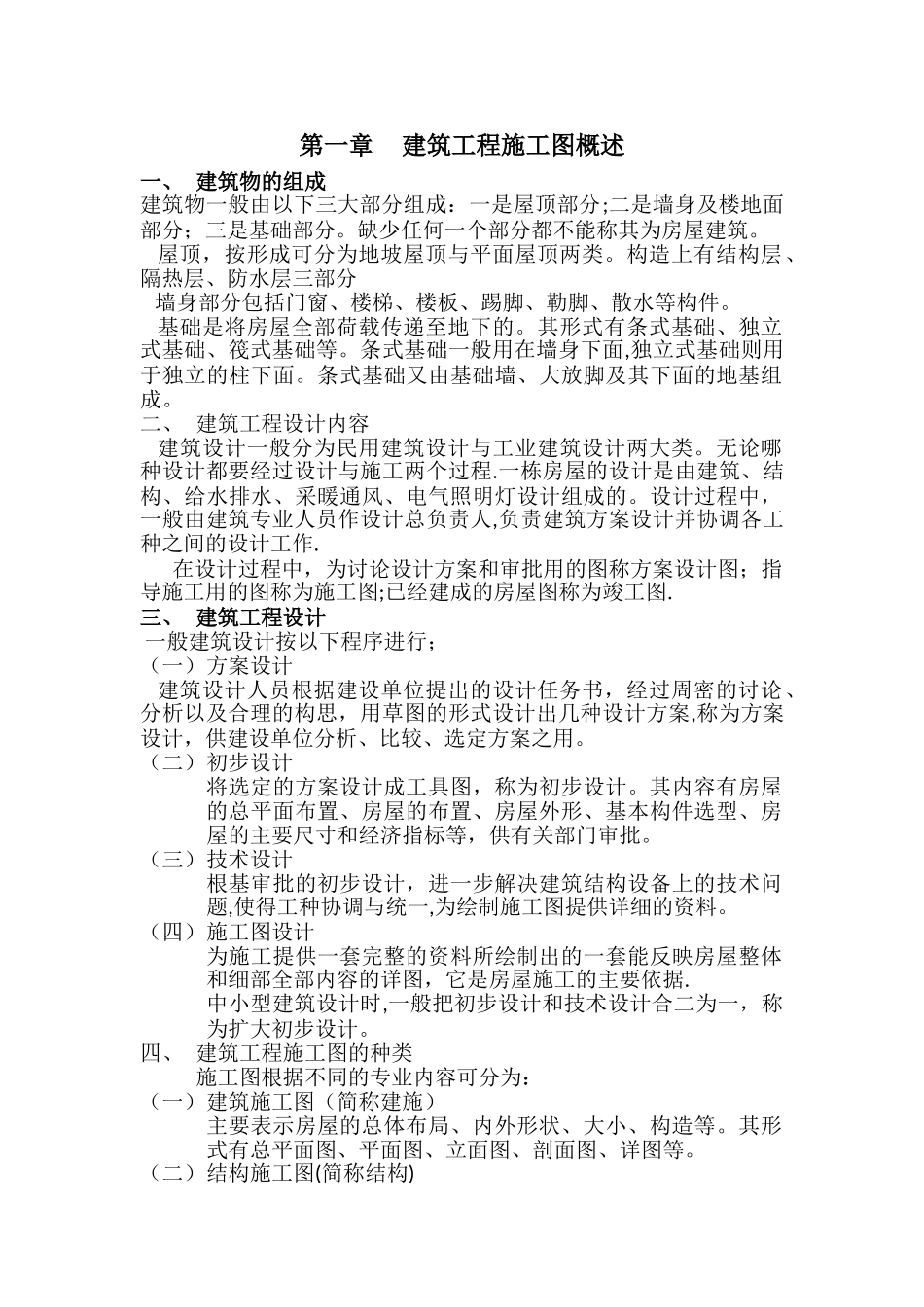

第一章建筑工程施工图概述一、 建筑物的组成建筑物一般由以下三大部分组成：一是屋顶部分;二是墙身及楼地面部分；三是基础部分。缺少任何一个部分都不能称其为房屋建筑。 屋顶，按形成可分为地坡屋顶与平面屋顶两类。构造上有结构层、隔热层、防水层三部分 墙身部分包括门窗、楼梯、楼板、踢脚、勒脚、散水等构件。 基础是将房屋全部荷载传递至地下的。其形式有条式基础、独立式基础、筏式基础等。条式基础一般用在墙身下面,独立式基础则用于独立的柱下面。条式基础又由基础墙、大放脚及其下面的地基组成。二、 建筑工程设计内容 建筑设计一般分为民用建筑设计与工业建筑设计两大类。无论哪种设计都要经过设计与施工两个过程.一栋房屋的设计是由建筑、结构、给水排水、采暖通风、电气照明灯设计组成的。设计过程中，一般由建筑专业人员作设计总负责人,负责建筑方案设计并协调各工种之间的设计工作.在设计过程中，为讨论设计方案和审批用的图称方案设计图；指导施工用的图称为施工图;已经建成的房屋图称为竣工图.三、 建筑工程设计 一般建筑设计按以下程序进行；（一）方案设计 建筑设计人员根据建设单位提出的设计任务书，经过周密的讨论、分析以及合理的构思，用草图的形式设计出几种设计方案,称为方案设计，供建设单位分析、比较、选定方案之用。（二）初步设计将选定的方案设计成工具图，称为初步设计。其内容有房屋的总平面布置、房屋的布置、房屋外形、基本构件选型、房屋的主要尺寸和经济指标等，供有关部门审批。（三）技术设计根基审批的初步设计，进一步解决建筑结构设备上的技术问题,使得工种协调与统一,为绘制施工图提供详细的资料。（四）施工图设计为施工提供一套完整的资料所绘制出的一套能反映房屋整体和细部全部内容的详图，它是房屋施工的主要依据.中小型建筑设计时,一般把初步设计和技术设计合二为一，称为扩大初步设计。四、 建筑工程施工图的种类施工图根据不同的专业内容可分为：（一）建筑施工图（简称建施）主要表示房屋的总体布局、内外形状、大小、构造等。其形式有总平面图、平面图、立面图、剖面图、详图等。（二）结构施工图(简称结构)主要表示房屋的承重构件的布置、构件的形状、大小、材料、构造等.其形式有基础平面图、基础详图、结构平面图、构件详图等.（三）设备施工图内容有给水排水、采暖通风、电气照明等各种施工图.1. 给水排水施工图给水排水施工图主要有用水设备、给水管和排水管的平面布置图及...
