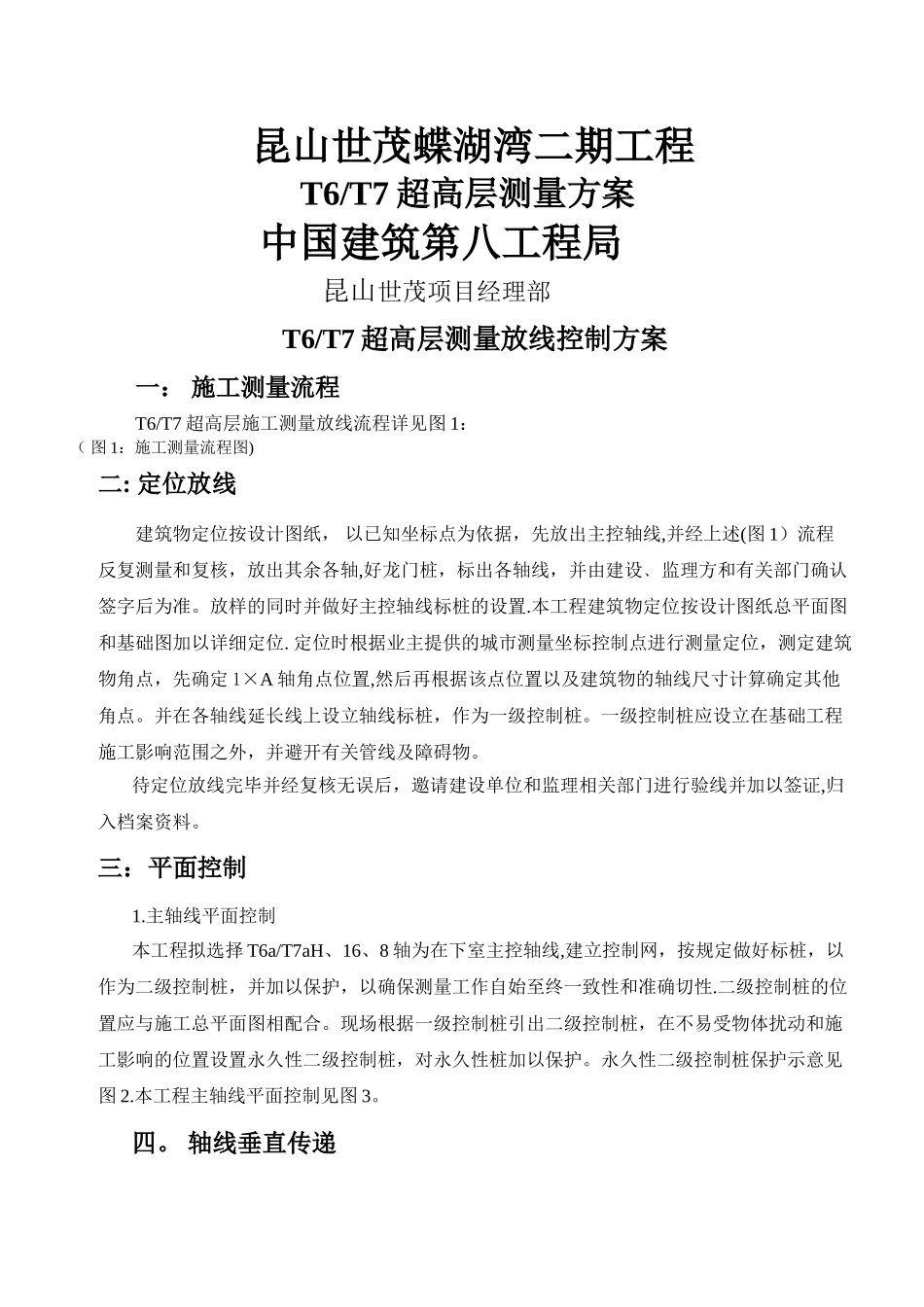

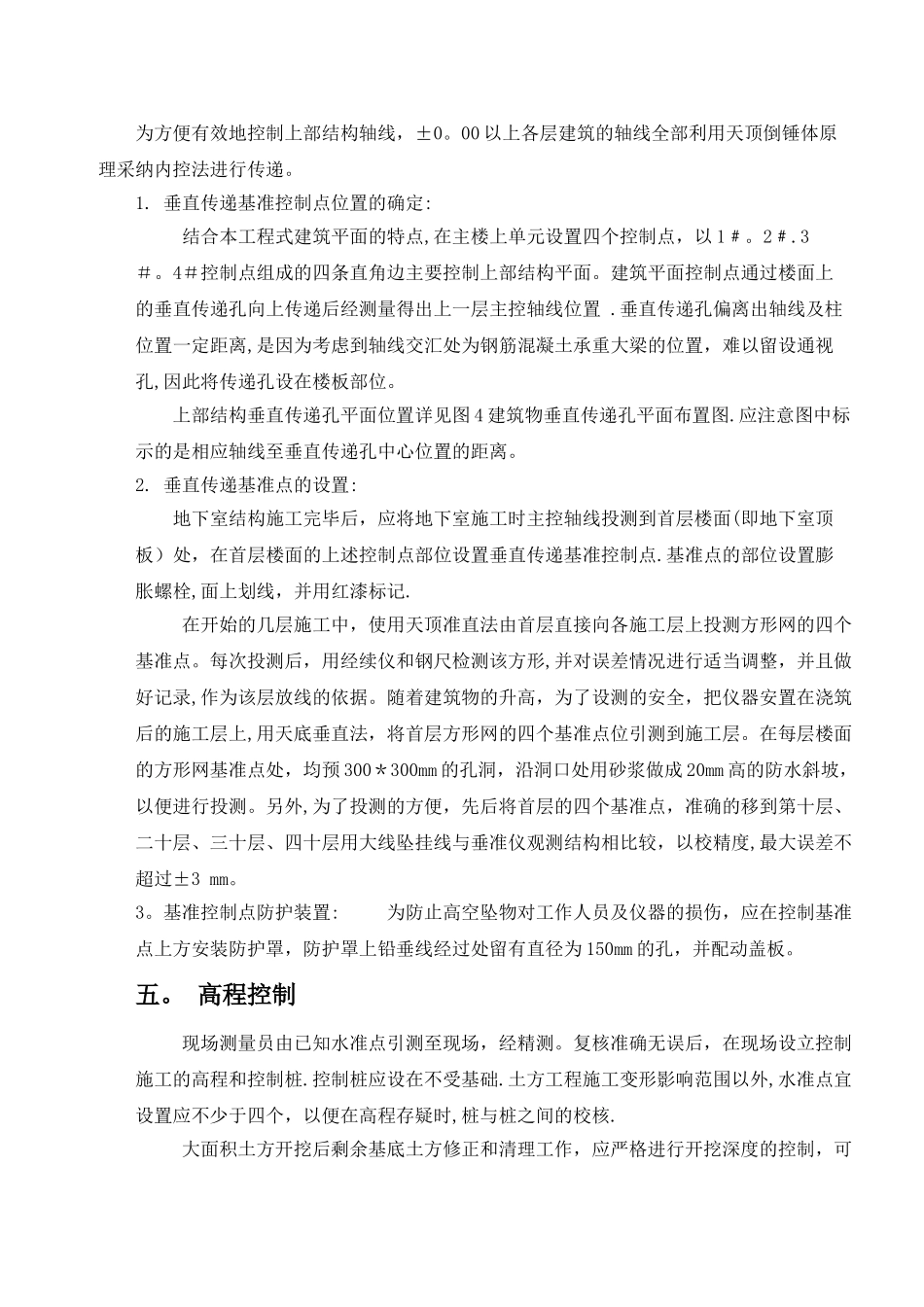

昆山世茂蝶湖湾二期工程T6/T7 超高层测量方案中国建筑第八工程局昆山世茂项目经理部T6/T7 超高层测量放线控制方案一： 施工测量流程T6/T7 超高层施工测量放线流程详见图 1：（ 图 1：施工测量流程图)二: 定位放线建筑物定位按设计图纸， 以已知坐标点为依据，先放出主控轴线,并经上述(图 1）流程反复测量和复核，放出其余各轴,好龙门桩，标出各轴线，并由建设﹑监理方和有关部门确认签字后为准。放样的同时并做好主控轴线标桩的设置.本工程建筑物定位按设计图纸总平面图和基础图加以详细定位. 定位时根据业主提供的城市测量坐标控制点进行测量定位，测定建筑物角点，先确定 1×A 轴角点位置,然后再根据该点位置以及建筑物的轴线尺寸计算确定其他角点。并在各轴线延长线上设立轴线标桩，作为一级控制桩。一级控制桩应设立在基础工程施工影响范围之外，并避开有关管线及障碍物。待定位放线完毕并经复核无误后，邀请建设单位和监理相关部门进行验线并加以签证,归入档案资料。三：平面控制1.主轴线平面控制本工程拟选择 T6a/T7aH、16、8 轴为在下室主控轴线,建立控制网，按规定做好标桩，以作为二级控制桩，并加以保护，以确保测量工作自始至终一致性和准确切性.二级控制桩的位置应与施工总平面图相配合。现场根据一级控制桩引出二级控制桩，在不易受物体扰动和施工影响的位置设置永久性二级控制桩，对永久性桩加以保护。永久性二级控制桩保护示意见图 2.本工程主轴线平面控制见图 3。四。 轴线垂直传递为方便有效地控制上部结构轴线，±0。00 以上各层建筑的轴线全部利用天顶倒锤体原理采纳内控法进行传递。1. 垂直传递基准控制点位置的确定:结合本工程式建筑平面的特点,在主楼上单元设置四个控制点，以 1﹟。2﹟.3＃。4＃控制点组成的四条直角边主要控制上部结构平面。建筑平面控制点通过楼面上的垂直传递孔向上传递后经测量得出上一层主控轴线位置 .垂直传递孔偏离出轴线及柱位置一定距离,是因为考虑到轴线交汇处为钢筋混凝土承重大梁的位置，难以留设通视孔,因此将传递孔设在楼板部位。上部结构垂直传递孔平面位置详见图 4 建筑物垂直传递孔平面布置图.应注意图中标示的是相应轴线至垂直传递孔中心位置的距离。2. 垂直传递基准点的设置:地下室结构施工完毕后，应将地下室施工时主控轴线投测到首层楼面(即地下室顶板）处，在首层楼面的上述控制点部位设置垂直传递基准控制点.基准点的部位设置膨胀螺栓,面上划线，并用红漆...
