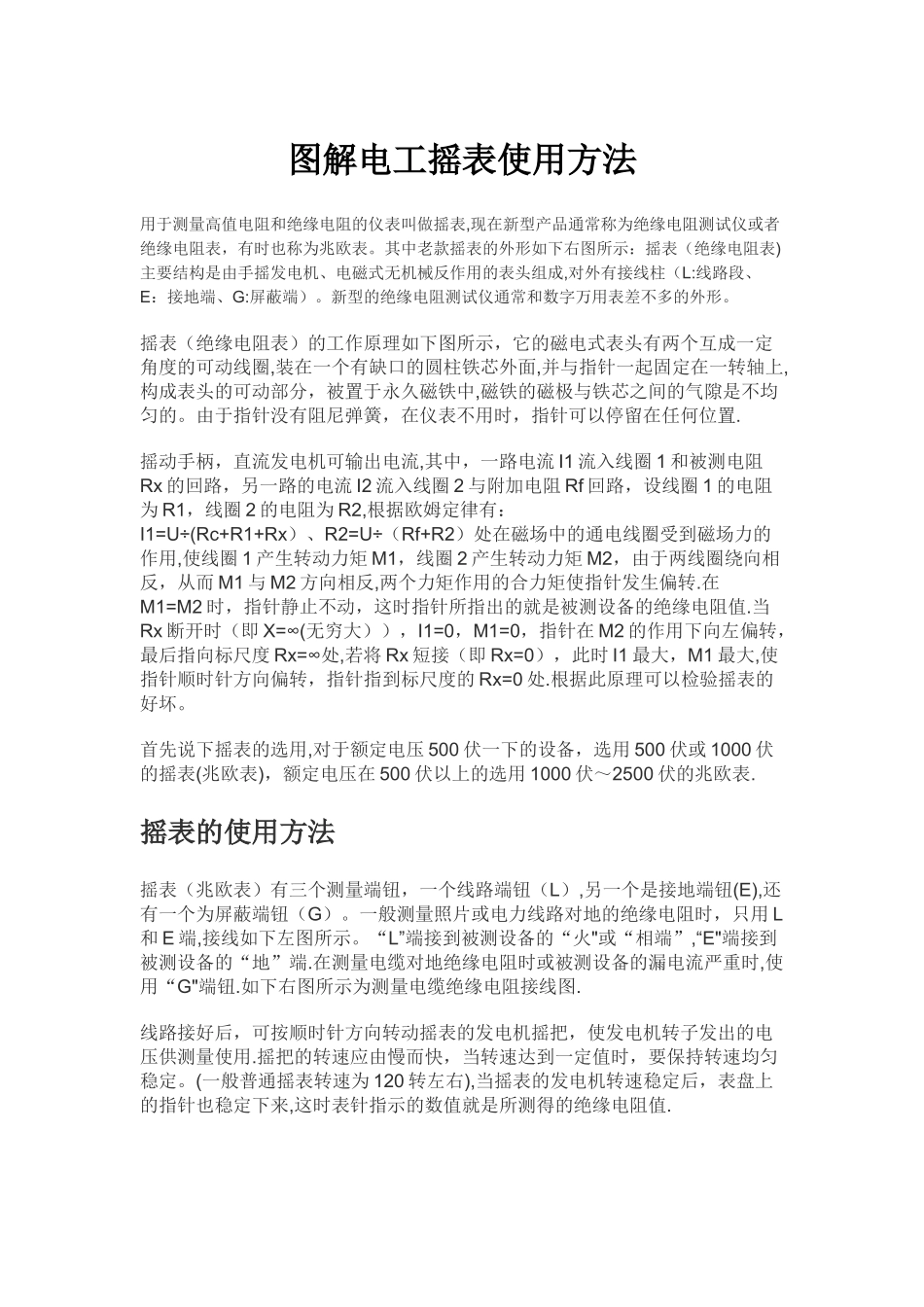

图解电工摇表使用方法用于测量高值电阻和绝缘电阻的仪表叫做摇表,现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表
其中老款摇表的外形如下右图所示：摇表（绝缘电阻表)主要结构是由手摇发电机、电磁式无机械反作用的表头组成,对外有接线柱（L:线路段、E：接地端、G:屏蔽端）
新型的绝缘电阻测试仪通常和数字万用表差不多的外形
摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈,装在一个有缺口的圆柱铁芯外面,并与指针一起固定在一转轴上,构成表头的可动部分，被置于永久磁铁中,磁铁的磁极与铁芯之间的气隙是不均匀的
由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置
摇动手柄，直流发电机可输出电流,其中，一路电流 I1 流入线圈 1 和被测电阻Rx 的回路，另一路的电流 I2 流入线圈 2 与附加电阻 Rf 回路，设线圈 1 的电阻为 R1，线圈 2 的电阻为 R2,根据欧姆定律有：I1=U÷(Rc+R1+Rx）、R2=U÷（Rf+R2）处在磁场中的通电线圈受到磁场力的作用,使线圈 1 产生转动力矩 M1，线圈 2 产生转动力矩 M2，由于两线圈绕向相反，从而 M1 与 M2 方向相反,两个力矩作用的合力矩使指针发生偏转
在M1=M2 时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值
当Rx 断开时（即 X=∞(无穷大）），I1=0，M1=0，指针在 M2 的作用下向左偏转，最后指向标尺度 Rx=∞处,若将 Rx 短接（即 Rx=0），此时 I1 最大，M1 最大,使指针顺时针方向偏转，指针指到标尺度的 Rx=0 处
根据此原理可以检验摇表的好坏
首先说下摇表的选用,对于额定电压 500 伏一下的设备，选用 500 伏或 1000 伏的摇表(兆欧表)，额定电压在 500 伏以上的选用 1000 伏～2500 伏的兆欧表
