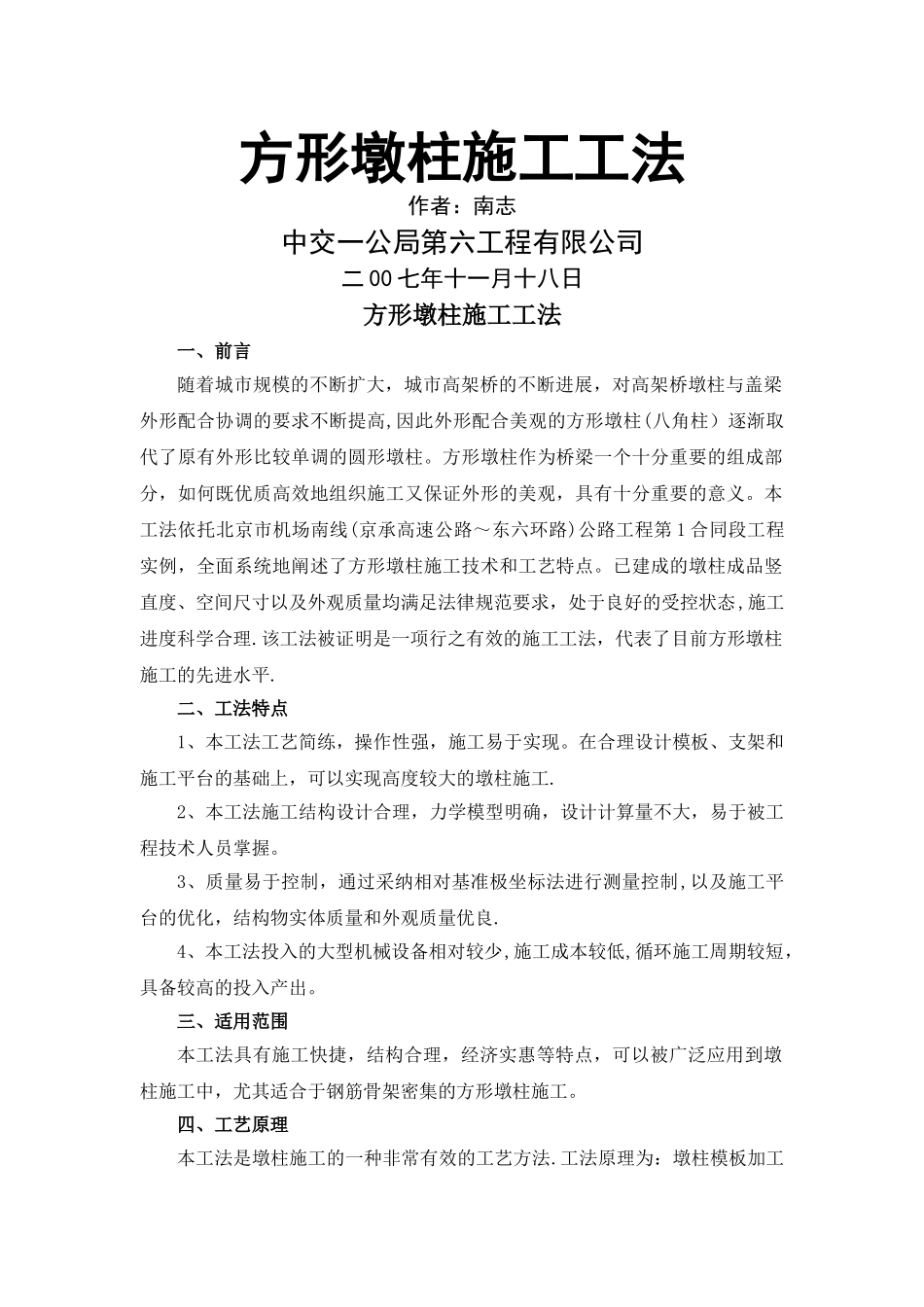

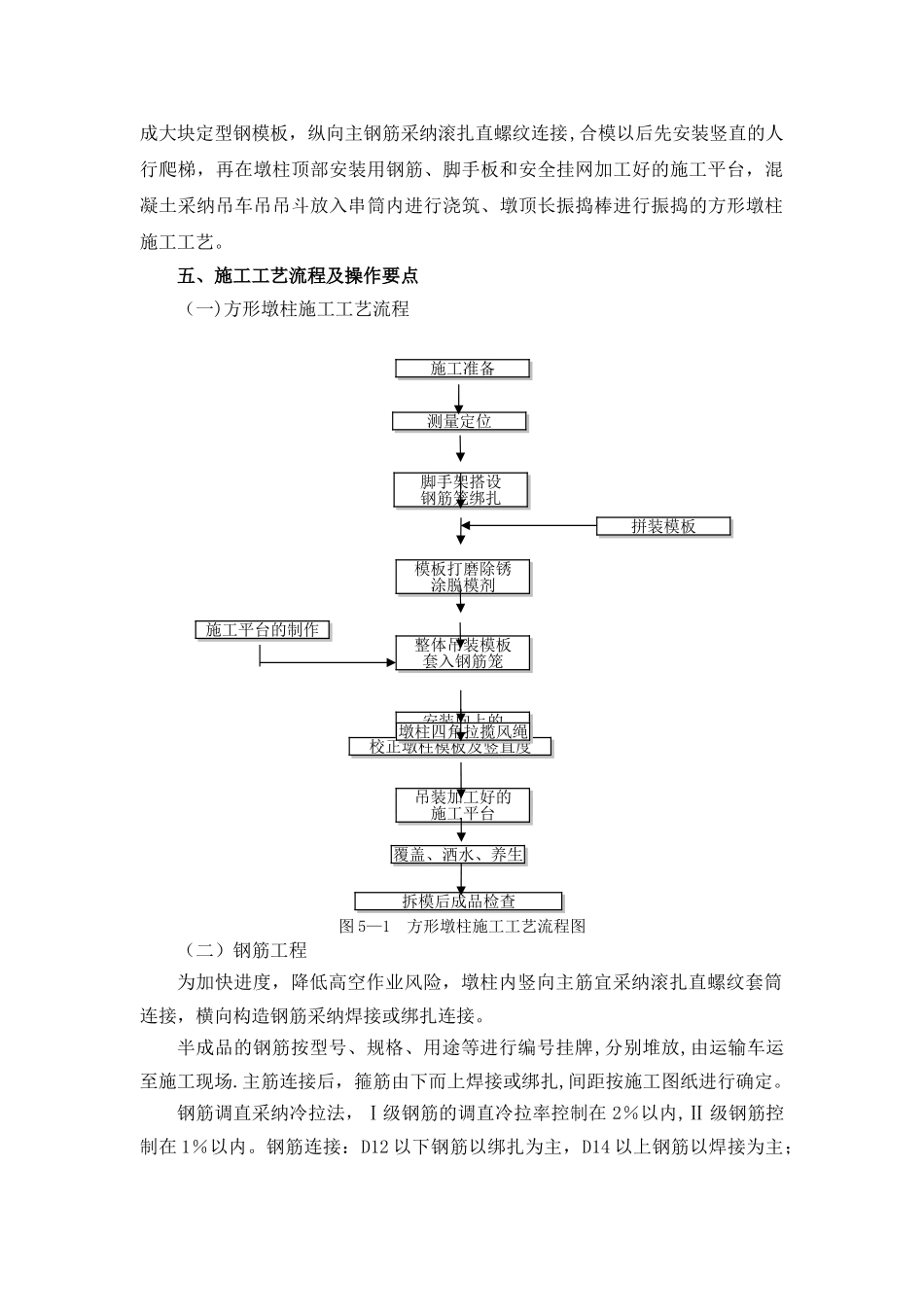

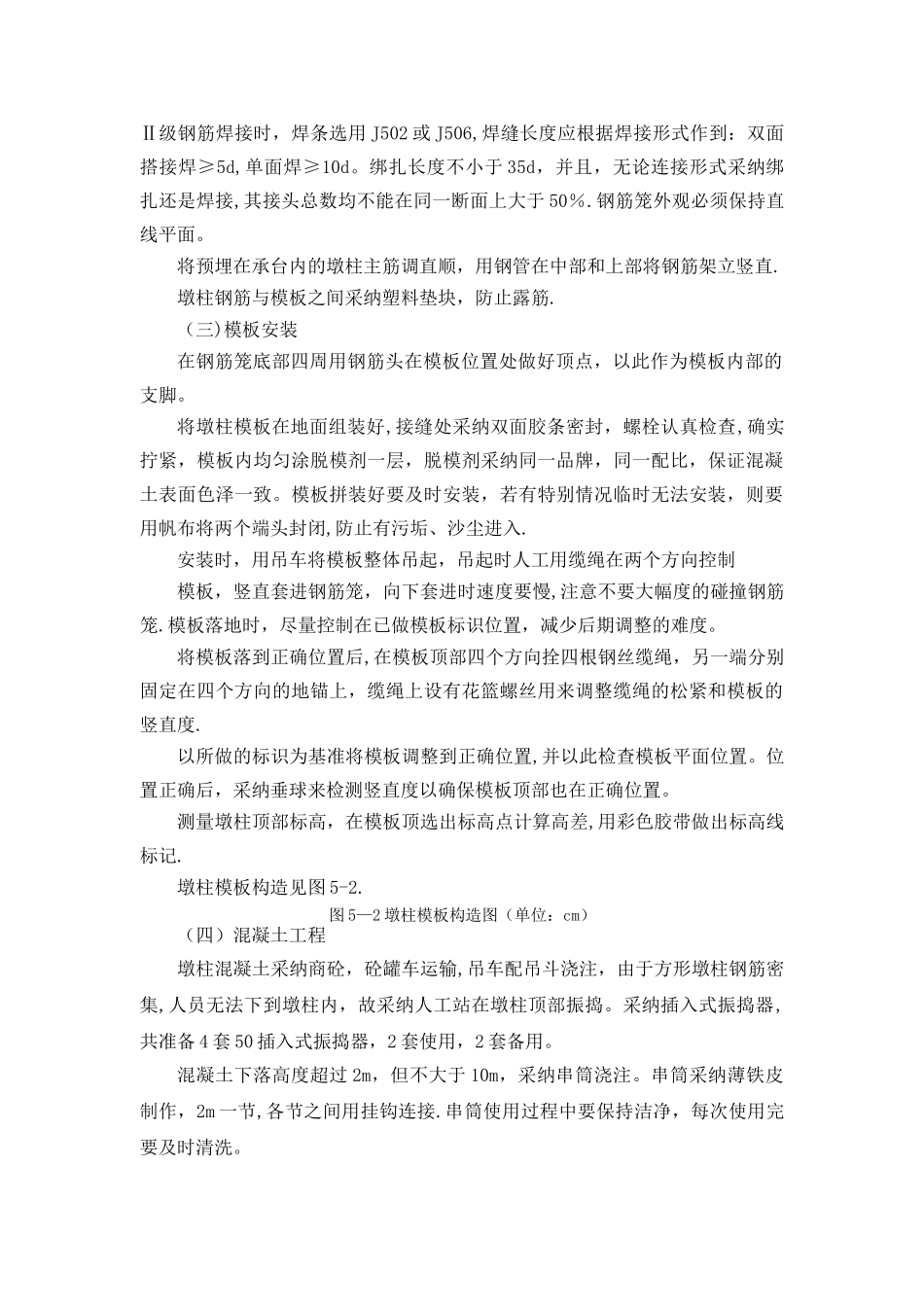

方形墩柱施工工法作者:南志中交一公局第六工程有限公司二 00 七年十一月十八日方形墩柱施工工法一、前言随着城市规模的不断扩大,城市高架桥的不断进展,对高架桥墩柱与盖梁外形配合协调的要求不断提高,因此外形配合美观的方形墩柱(八角柱)逐渐取代了原有外形比较单调的圆形墩柱。方形墩柱作为桥梁一个十分重要的组成部分,如何既优质高效地组织施工又保证外形的美观,具有十分重要的意义。本工法依托北京市机场南线(京承高速公路~东六环路)公路工程第 1 合同段工程实例,全面系统地阐述了方形墩柱施工技术和工艺特点。已建成的墩柱成品竖直度、空间尺寸以及外观质量均满足法律规范要求,处于良好的受控状态,施工进度科学合理.该工法被证明是一项行之有效的施工工法,代表了目前方形墩柱施工的先进水平.二、工法特点1、本工法工艺简练,操作性强,施工易于实现。在合理设计模板、支架和施工平台的基础上,可以实现高度较大的墩柱施工.2、本工法施工结构设计合理,力学模型明确,设计计算量不大,易于被工程技术人员掌握。3、质量易于控制,通过采纳相对基准极坐标法进行测量控制,以及施工平台的优化,结构物实体质量和外观质量优良.4、本工法投入的大型机械设备相对较少,施工成本较低,循环施工周期较短,具备较高的投入产出。三、适用范围本工法具有施工快捷,结构合理,经济实惠等特点,可以被广泛应用到墩柱施工中,尤其适合于钢筋骨架密集的方形墩柱施工。四、工艺原理本工法是墩柱施工的一种非常有效的工艺方法.工法原理为:墩柱模板加工施工准备脚手架搭设钢筋笼绑扎测量定位整体吊装模板套入钢筋笼模板打磨除锈涂脱模剂拆模后成品检查浇筑墩柱混凝土安装向上的人行爬梯校正墩柱模板及竖直度吊装加工好的施工平台墩柱四角拉揽风绳拼装模板施工平台的制作覆盖、洒水、养生成大块定型钢模板,纵向主钢筋采纳滚扎直螺纹连接,合模以后先安装竖直的人行爬梯,再在墩柱顶部安装用钢筋、脚手板和安全挂网加工好的施工平台,混凝土采纳吊车吊吊斗放入串筒内进行浇筑、墩顶长振捣棒进行振捣的方形墩柱施工工艺。五、施工工艺流程及操作要点(一)方形墩柱施工工艺流程图 5—1 方形墩柱施工工艺流程图(二)钢筋工程为加快进度,降低高空作业风险,墩柱内竖向主筋宜采纳滚扎直螺纹套筒连接,横向构造钢筋采纳焊接或绑扎连接。半成品的钢筋按型号、规格、用途等进行编号挂牌,分别堆放,由运输车运至施工现场.主筋连接后,箍筋由下而上焊接或绑扎,...
