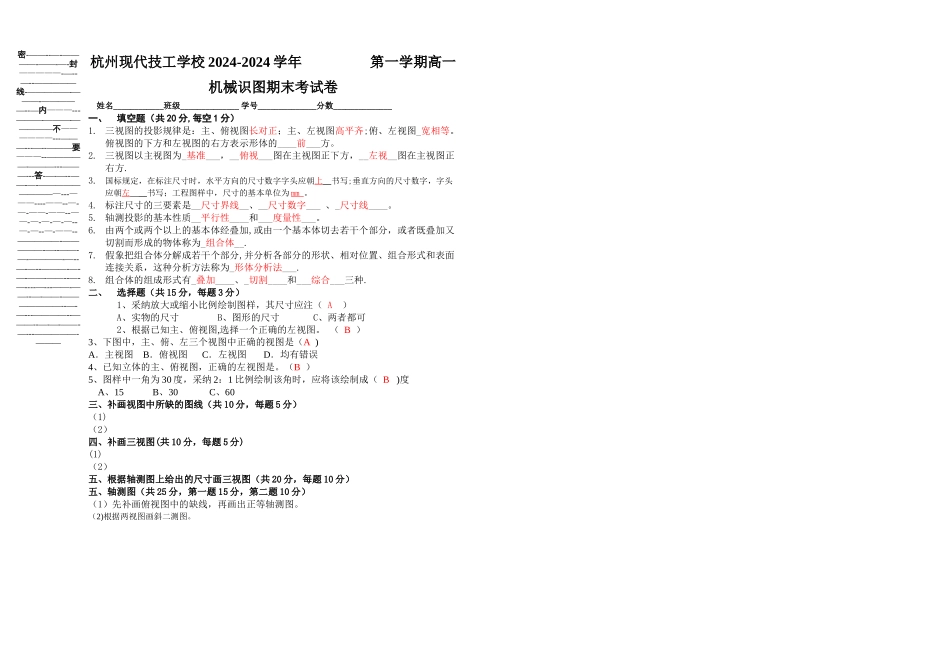

杭州现代技工学校 2024-2024 学年 第一学期高一机械识图期末考试卷姓名____________班级______________ 学号______________分数______________一、填空题（共 20 分,每空 1 分）1. 三视图的投影规律是：主、俯视图长对正；主、左视图高平齐;俯、左视图_宽相等。俯视图的下方和左视图的右方表示形体的____前___方。2. 三视图以主视图为_基准___，__俯视___图在主视图正下方，__左视__图在主视图正右方.3.国标规定，在标注尺寸时，水平方向的尺寸数字字头应朝上 __ 书写;垂直方向的尺寸数字，字头应朝左 __ 书写；工程图样中，尺寸的基本单位为 mm 。4. 标注尺寸的三要素是__尺寸界线__、__尺寸数字___ 、_尺寸线____。5. 轴测投影的基本性质__平行性____和___度量性___。6. 由两个或两个以上的基本体经叠加,或由一个基本体切去若干个部分，或者既叠加又切割而形成的物体称为_组合体__.7. 假象把组合体分解成若干个部分,并分析各部分的形状、相对位置、组合形式和表面连接关系，这种分析方法称为_形体分析法___.8. 组合体的组成形式有_叠加____、_切割____和___综合___三种.二、选择题（共 15 分，每题 3 分）1、采纳放大或缩小比例绘制图样，其尺寸应注（ A ）A、实物的尺寸 B、图形的尺寸 C、两者都可2、根据已知主、俯视图,选择一个正确的左视图。 （ B ）3、下图中，主、俯、左三个视图中正确的视图是（A )A．主视图 B．俯视图 C．左视图 D．均有错误4、已知立体的主、俯视图，正确的左视图是。（B ）5、图样中一角为 30 度，采纳 2：1 比例绘制该角时，应将该绘制成（ B )度 A、15 B、30 C、60三、补画视图中所缺的图线（共 10 分，每题 5 分）（1)（2）四、补画三视图(共 10 分，每题 5 分)(1)（2）五、根据轴测图上给出的尺寸画三视图（共 20 分，每题 10 分）五、轴测图（共 25 分，第一题 15 分，第二题 10 分）（1）先补画俯视图中的缺线，再画出正等轴测图。（2)根据两视图画斜二测图。密-——--—-————-——-—-封—————-—--—--—————线-—————-———-—————--—内———---———-———-—————不——————---———---—--———要———--—————-———---———---答-—-—--——-—-——————————---———----——--—-—-——-——--——-—-—-—-—--—-—--—-——--—————-—————-—--——-—-————-—--—-—--———-—-—-——-——--—-—----—---——-——--—-——-———————--—-—---————--———--—-—-——-—---—————-———
