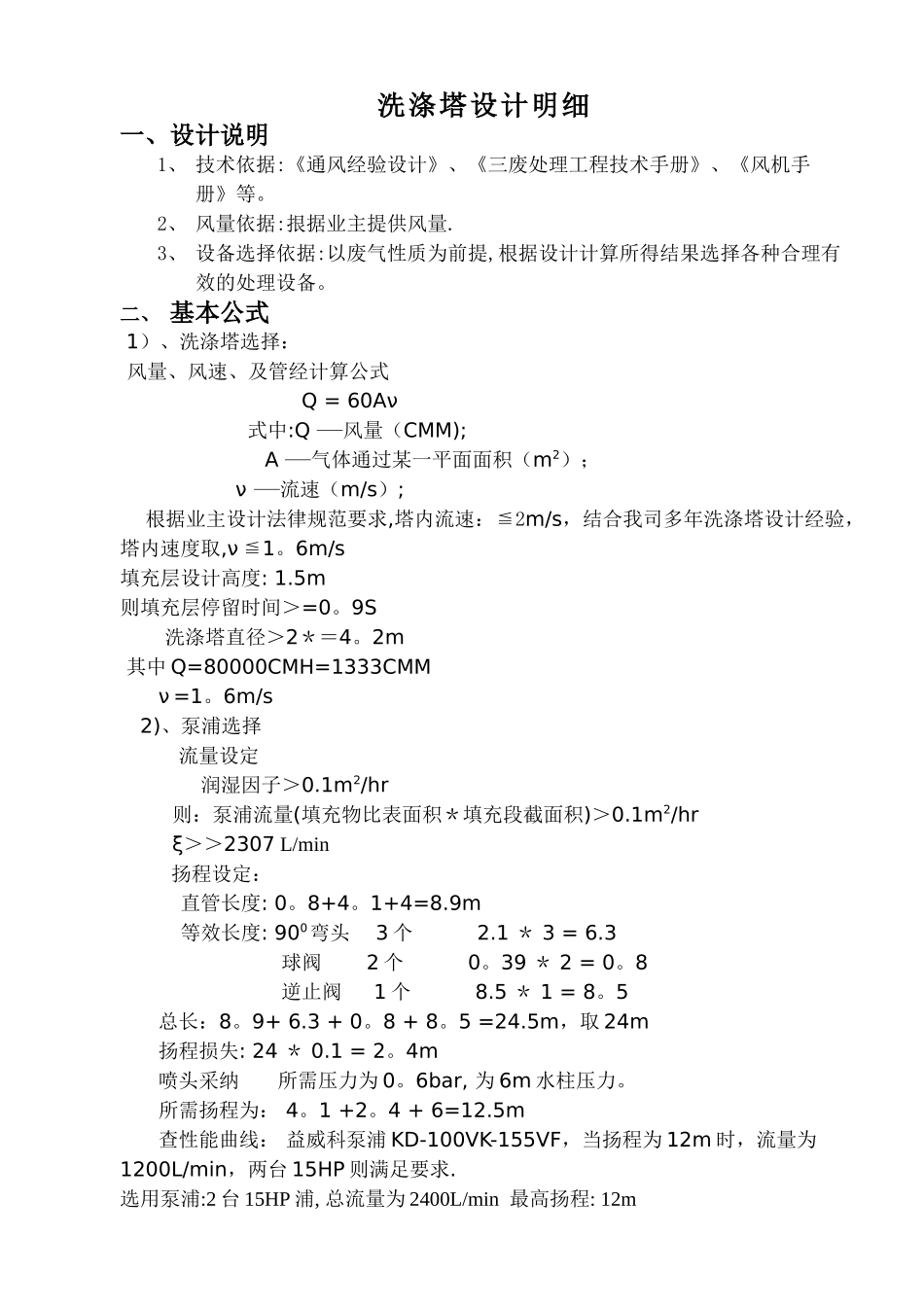

洗涤塔设计明细一、设计说明1、 技术依据:《通风经验设计》、《三废处理工程技术手册》、《风机手册》等。2、 风量依据:拫据业主提供风量.3、 设备选择依据:以废气性质为前提,根据设计计算所得结果选择各种合理有效的处理设备。二、 基本公式 1）、洗涤塔选择： 风量、风速、及管经计算公式Q = 60Aν 式中:Q 风量（CMM); A 气体通过某一平面面积（m2）； ν 流速（m/s）; 根据业主设计法律规范要求,塔内流速：≦2m/s，结合我司多年洗涤塔设计经验，塔内速度取,ν ≦1。6m/s填充层设计高度: 1.5m则填充层停留时间＞=0。9S 洗涤塔直径＞2＊＝4。2m 其中 Q=80000CMH=1333CMM ν =1。6m/s2)、泵浦选择 流量设定润湿因子＞0.1m2/hr 则：泵浦流量(填充物比表面积＊填充段截面积)＞0.1m2/hr ξ＞＞2307 L/min 扬程设定：直管长度: 0。8+4。1+4=8.9m等效长度: 900弯头 3 个 2.1 ＊ 3 = 6.3球阀 2 个 0。39 ＊ 2 = 0。8 逆止阀 1 个 8.5 ＊ 1 = 8。5 总长：8。9+ 6.3 + 0。8 + 8。5 =24.5m，取 24m 扬程损失: 24 ＊ 0.1 = 2。4m 喷头采纳 所需压力为 0。6bar, 为 6m 水柱压力。 所需扬程为： 4。1 +2。4 + 6=12.5m 查性能曲线： 益威科泵浦 KD-100VK-155VF，当扬程为 12m 时，流量为1200L/min，两台 15HP 则满足要求.选用泵浦:2 台 15HP 浦, 总流量为 2400L/min 最高扬程: 12m
