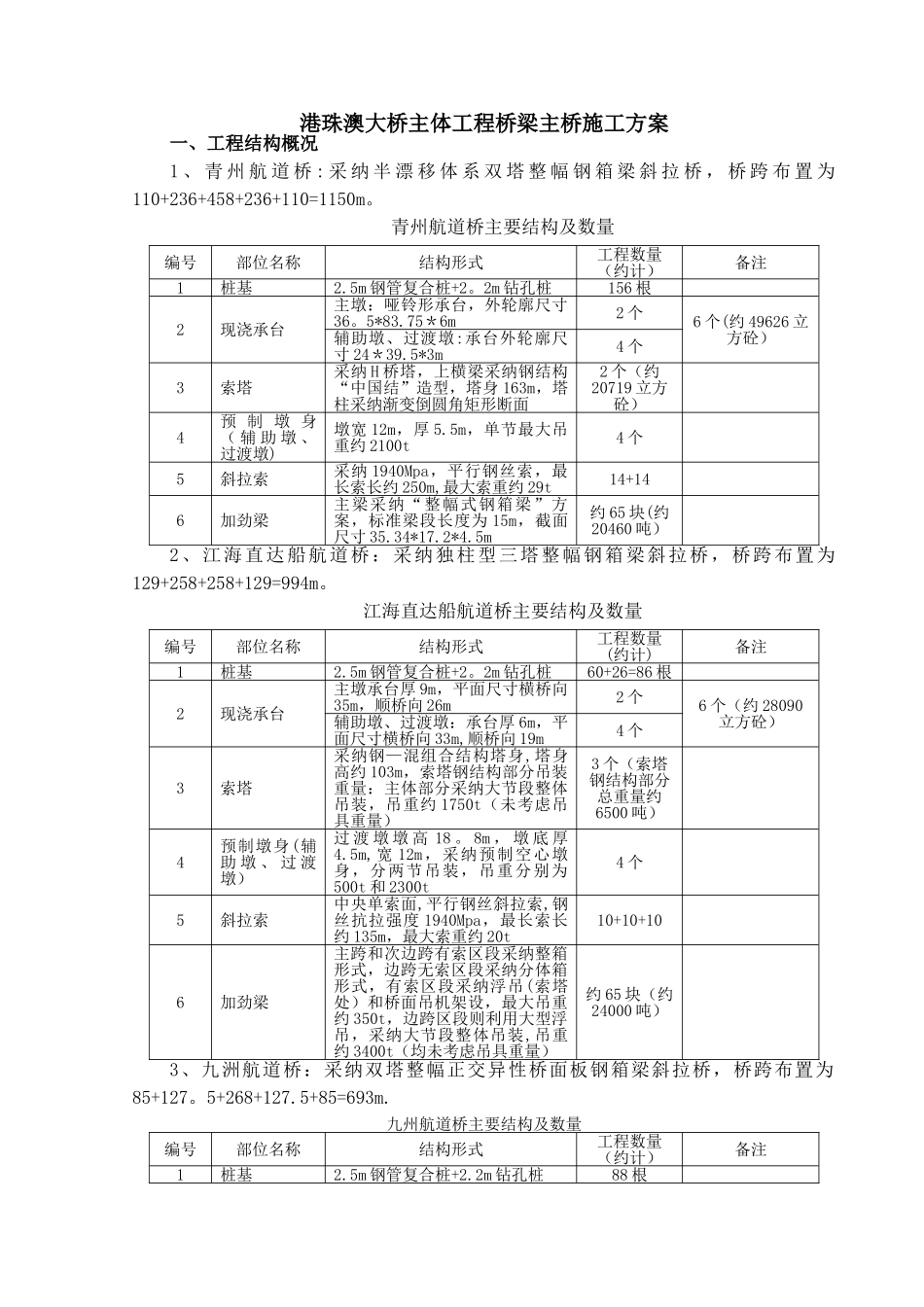

港珠澳大桥主体工程桥梁主桥施工方案_第1页
1/52

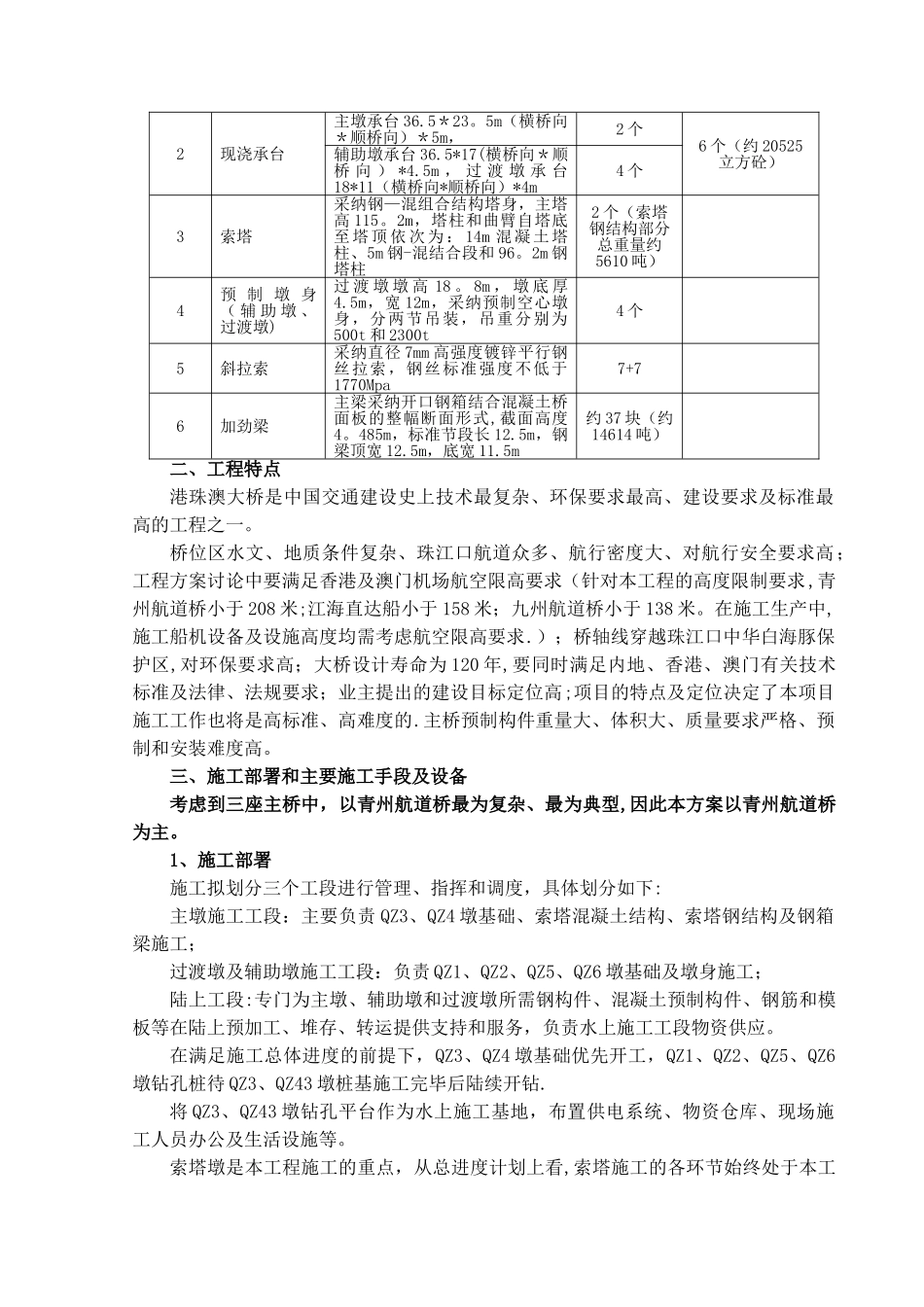

港珠澳大桥主体工程桥梁主桥施工方案_第2页
2/52

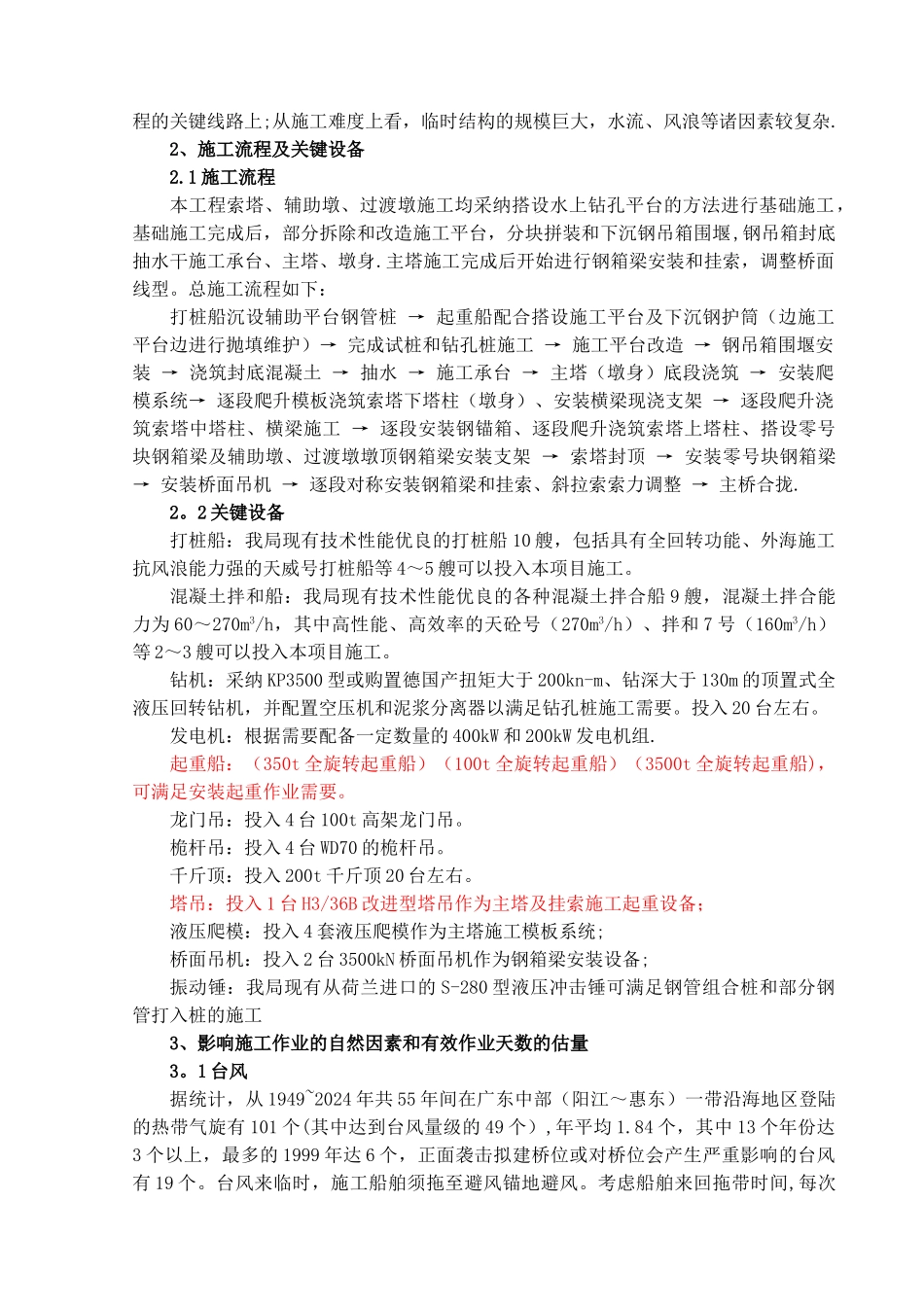

港珠澳大桥主体工程桥梁主桥施工方案_第3页
3/52
港珠澳大桥主体工程桥梁主桥施工方案一、工程结构概况1 、 青 州 航 道 桥 : 采 纳 半 漂 移 体 系 双 塔 整 幅 钢 箱 梁 斜 拉 桥 , 桥 跨 布 置 为110+236+458+236+110=1150m。青州航道桥主要结构及数量编号部位名称结构形式工程数量(约计)备注1桩基2.5m 钢管复合桩+2。2m 钻孔桩156 根2现浇承台主墩:哑铃形承台,外轮廓尺寸36。5*83.75*6m2 个6 个(约 49626 立方砼)辅助墩、过渡墩:承台外轮廓尺寸 24*39.5*3m4 个3索塔采纳 H 桥塔,上横梁采纳钢结构“中国结”造型,塔身 163m,塔柱采纳渐变倒圆角矩形断面2 个(约20719 立方砼)4预 制 墩 身( 辅 助 墩 、过渡墩)墩宽 12m,厚 5.5m,单节最大吊重约 2100t4 个5斜拉索采纳 1940Mpa,平行钢丝索,最长索长约 250m,最大索重约 29t14+146加劲梁主梁采纳“整幅式钢箱梁”方案,标准梁段长度为 15m,截面尺寸 35.34*17.2*4.5m约 65 块(约20460 吨)2、江海直达船航道桥:采纳独柱型三塔整幅钢箱梁斜拉桥,桥跨布置为129+258+258+129=994m。江海直达船航道桥主要结构及数量编号部位名称结构形式工程数量(约计)备注1桩基2.5m 钢管复合桩+2。2m 钻孔桩60+26=86 根2现浇承台主墩承台厚 9m,平面尺寸横桥向35m,顺桥向 26m2 个6 个(约 28090立方砼)辅助墩、过渡墩:承台厚 6m,平面尺寸横桥向 33m,顺桥向 19m4 个3索塔采纳钢—混组合结构塔身,塔身高约 103m,索塔钢结构部分吊装重量:主体部分采纳大节段整体吊装,吊重约 1750t(未考虑吊具重量)3 个(索塔钢结构部分总重量约6500 吨)4预制墩身(辅助 墩 、 过 渡墩)过 渡 墩 墩 高 18 。 8m , 墩 底 厚4.5m,宽 12m,采纳预制空心墩身,分两节吊装,吊重分别为500t 和 2300t4 个5斜拉索中央单索面,平行钢丝斜拉索,钢丝抗拉强度 1940Mpa,最长索长约 135m,最大索重约 20t10+10+106加劲梁主跨和次边跨有索区段采纳整箱形式,边跨无索区段采纳分体箱形式,有索区段采纳浮吊(索塔处)和桥面吊机架设,最大吊重约 350t,边跨区段则利用大型浮吊,采纳大节段整体吊装,吊重约 3400t(均未考虑吊具重量)约 65 块(约24000 吨)3、九洲航道桥:采纳双塔整幅正交异性桥面板钢箱梁斜拉桥,桥跨布置为85+127。5+268+127.5+85=693m.九州航道桥主要结构及数量编号部位名称结构形式工程数量(约计)备注1桩基2.5m 钢管复合桩+2.2m 钻孔桩8...
