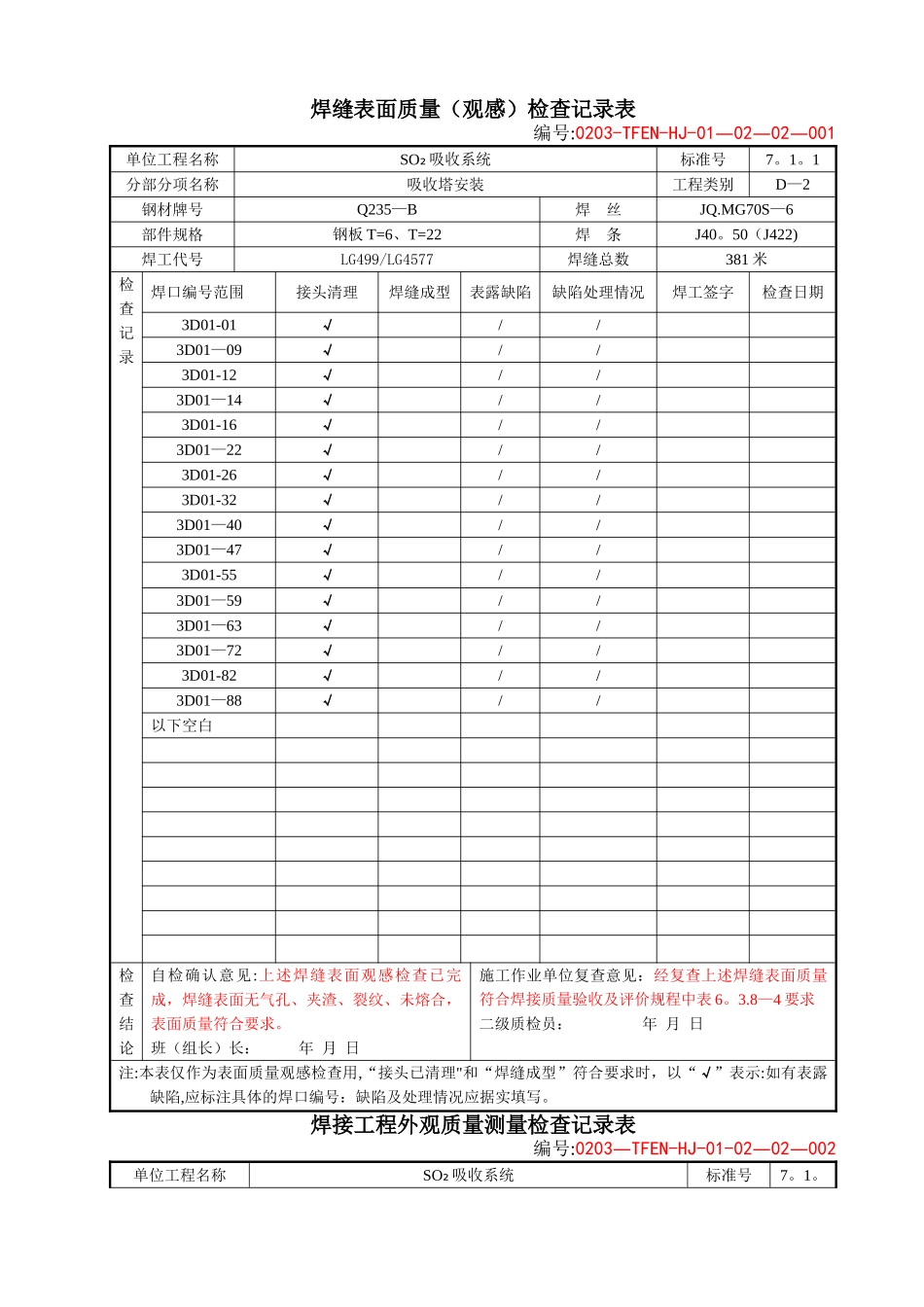

焊缝表面质量（观感）检查记录表编号:0203-TFEN-HJ-01—02—02—001单位工程名称SO₂ 吸收系统标准号7。1。1分部分项名称吸收塔安装工程类别D—2钢材牌号Q235—B焊 丝JQ.MG70S—6部件规格钢板 T=6、T=22焊 条J40。50（J422)焊工代号LG499/LG4577焊缝总数381 米检查记录焊口编号范围接头清理焊缝成型表露缺陷缺陷处理情况焊工签字检查日期3D01-01√//3D01—09√//3D01-12√//3D01—14√//3D01-16√//3D01—22√//3D01-26√//3D01-32√//3D01—40√//3D01—47√//3D01-55√//3D01—59√//3D01—63√//3D01—72√//3D01-82√//3D01—88√//以下空白检查结论自检确认意见:上述焊缝表面观感检查已完成，焊缝表面无气孔、夹渣、裂纹、未熔合，表面质量符合要求。班（组长）长： 年 月 日施工作业单位复查意见：经复查上述焊缝表面质量符合焊接质量验收及评价规程中表 6。3.8—4 要求二级质检员： 年 月 日注:本表仅作为表面质量观感检查用,“接头已清理"和“焊缝成型”符合要求时，以“√”表示:如有表露缺陷,应标注具体的焊口编号：缺陷及处理情况应据实填写。焊接工程外观质量测量检查记录表编号:0203—TFEN-HJ-01-02—02—002单位工程名称SO₂ 吸收系统标准号7。1。2分部分项名称吸收塔安装工程类别D-2检查焊口编号0203-JL-TFEN-MT-01接头数量381 米类别检查测量焊口编号检 验 项 目焊缝成型焊缝余高焊缝宽窄差焊脚尺寸咬边错边角变形表露缺陷检查结论抽样测量检查记录3D01-01优良2.12.4/无0.20。3无合格3D01-09优良2。02。2/无0。30。2无合格3D01—12优良2.12。2/无0.20.4无合格3D01-14优良2。22。3/无0。40。3无合格3D01—16优良2。12.1/无0。20。2无合格3D01—22优良2.22。3/无0。40.4无合格3D01—26优良2。22.2/无0.20.3无合格3D01—32优良2。12。2/无0.30.5无合格3D01-40优良2。12。1/无0.40.4无合格3D01—47优良2。22。3/无0.30.3无合格3D01-55优良2。12。2/无0。20。5无合格3D01-59优良2。02。1/无0。40。4无合格3D01—63优良2。02。1/无0.20.3无合格3D01-72优良2.12.3/无0。30。2无合格3D01—82优良2.02.2/无0.20。4无合格3D01—88优良2。12.1/无0.30。5无合格以下空白抽样汇总检验点数16合格数16优良数16检验结论施工作业单位检查意见:经外观质量测量检查，上述 16 只焊口符合焊接质量验收及评价规程中表合格标准，评定为合格焊口二级质检员: 年 月 日质量部门复查意见：经外观质量测量检查，上述16 只焊口符合焊接...
