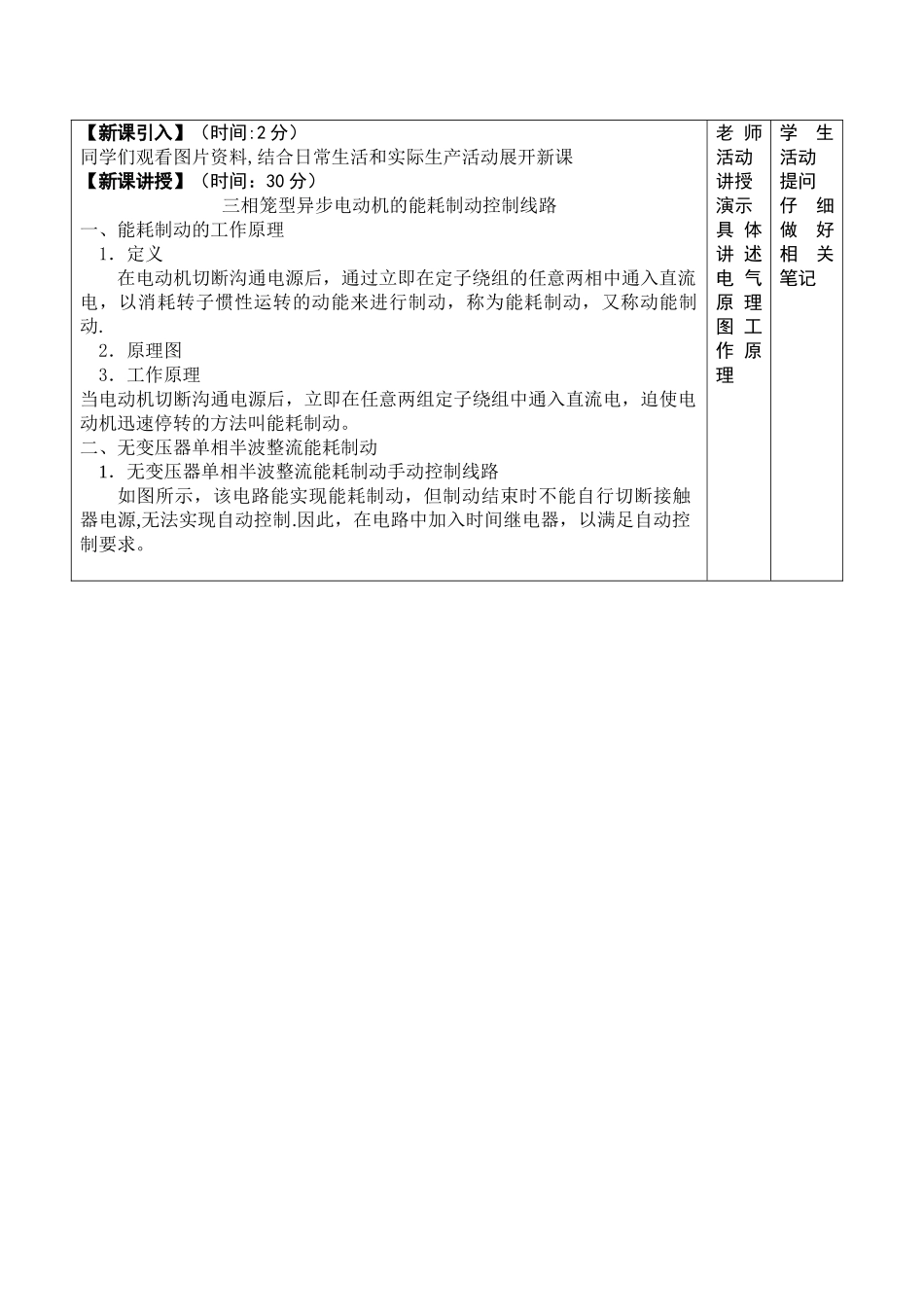

电力拖动三相笼型异步电动机能耗制动制动控制线路教案_第1页
1/5

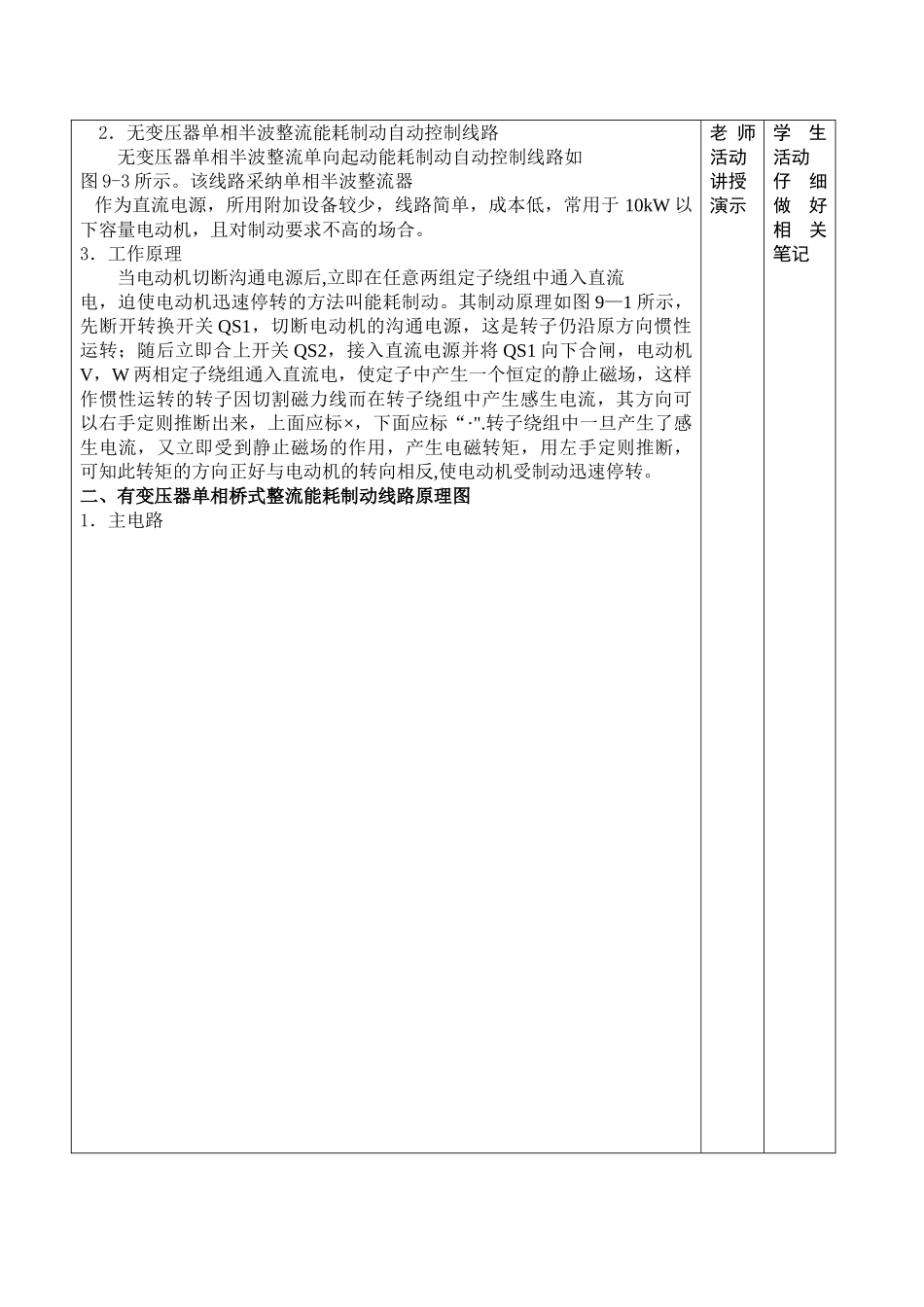

电力拖动三相笼型异步电动机能耗制动制动控制线路教案_第2页
2/5
电力拖动三相笼型异步电动机能耗制动制动控制线路教案_第3页
3/5
教 案 首 页系 别数控汽车教 师肖振兴班 级G12 机电 课 型一体化课 时2周 次4日 期2024。3.14地 点G12 教室/电工实验室课题(章)第二单元 电动机的基本控制线路及其安装、调适与维修子课题(节)课题 14 三相笼型异步电动机的能耗制动控制线路教学目标掌握能耗制动控制线路的构成、工作原理,并能正确熟练地进行安装、调试与维修教学重点及难点1、 重点:三相笼型异步电动机能耗制动控制线路的工作原理。2、难点:三相笼型异步电动机能耗制动控制线路安装、调试及故障检修教学方法讲授、演示、实操教学器材及设备低压电器原件(熔断器、接触器、中间继电器、时间继电器、热继电器、按钮、),常用电工工具,导线,万用表课后小结 审核人: 日期:【新课引入】(时间:2 分)同学们观看图片资料,结合日常生活和实际生产活动展开新课【新课讲授】(时间:30 分)三相笼型异步电动机的能耗制动控制线路一、能耗制动的工作原理1.定义在电动机切断沟通电源后,通过立即在定子绕组的任意两相中通入直流电,以消耗转子惯性运转的动能来进行制动,称为能耗制动,又称动能制动.2.原理图3.工作原理当电动机切断沟通电源后,立即在任意两组定子绕组中通入直流电,迫使电动机迅速停转的方法叫能耗制动。二、无变压器单相半波整流能耗制动1.无变压器单相半波整流能耗制动手动控制线路如图所示,该电路能实现能耗制动,但制动结束时不能自行切断接触器电源,无法实现自动控制.因此,在电路中加入时间继电器,以满足自动控制要求。老 师活动讲授演示具 体讲 述电 气原 理图 工作 原理学生活动提问仔细做好相关笔记2.无变压器单相半波整流能耗制动自动控制线路无变压器单相半波整流单向起动能耗制动自动控制线路如图 9-3 所示。该线路采纳单相半波整流器 作为直流电源,所用附加设备较少,线路简单,成本低,常用于 10kW 以下容量电动机,且对制动要求不高的场合。3.工作原理当电动机切断沟通电源后,立即在任意两组定子绕组中通入直流电,迫使电动机迅速停转的方法叫能耗制动。其制动原理如图 9—1 所示,先断开转换开关 QS1,切断电动机的沟通电源,这是转子仍沿原方向惯性运转;随后立即合上开关 QS2,接入直流电源并将 QS1 向下合闸,电动机V,W 两相定子绕组通入直流电,使定子中产生一个恒定的静止磁场,这样作惯性运转的转子因切割磁力线而在转子绕组中产生感生电流,其方向可以右手定则推断出来,上面应标×,下面...
