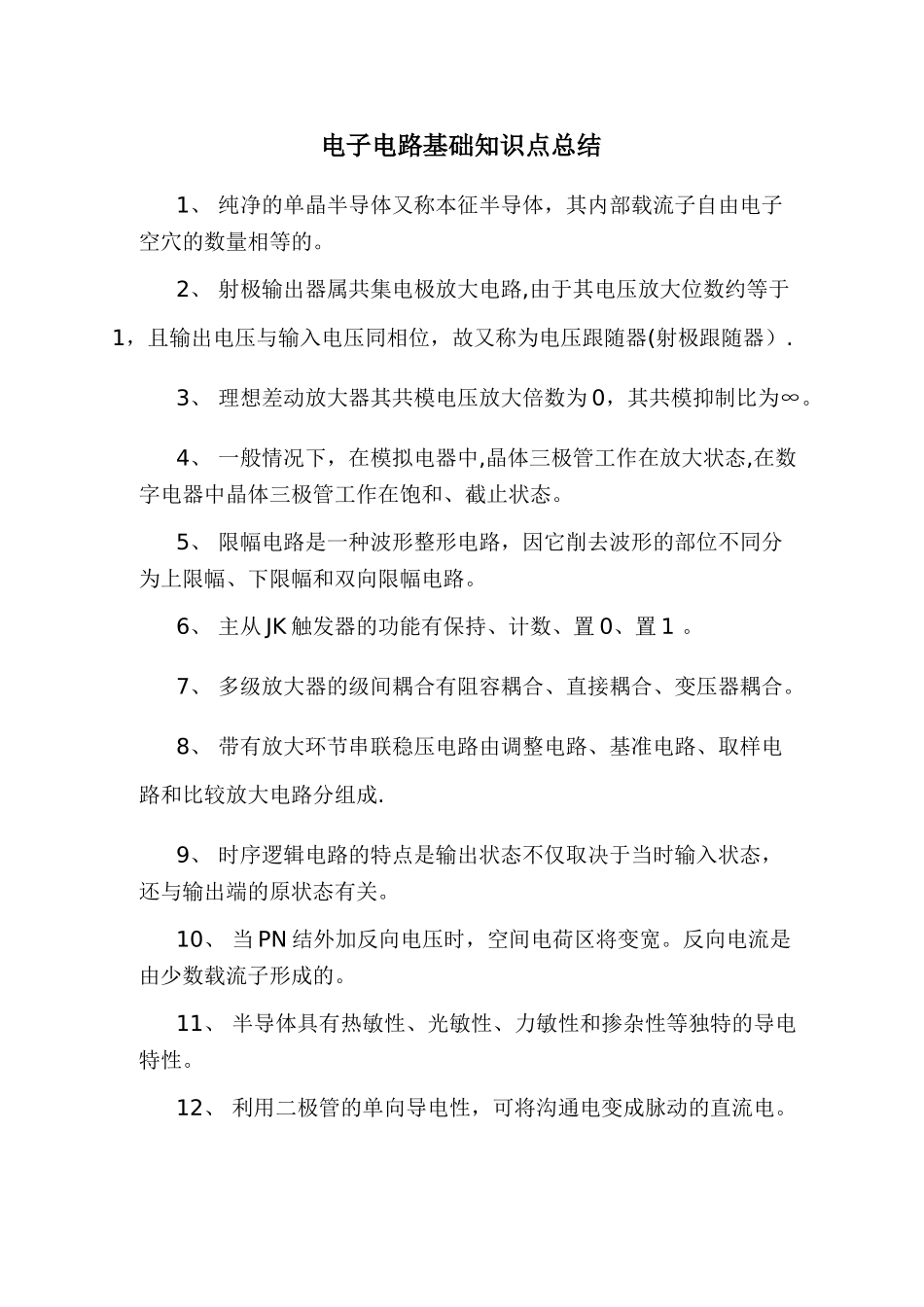

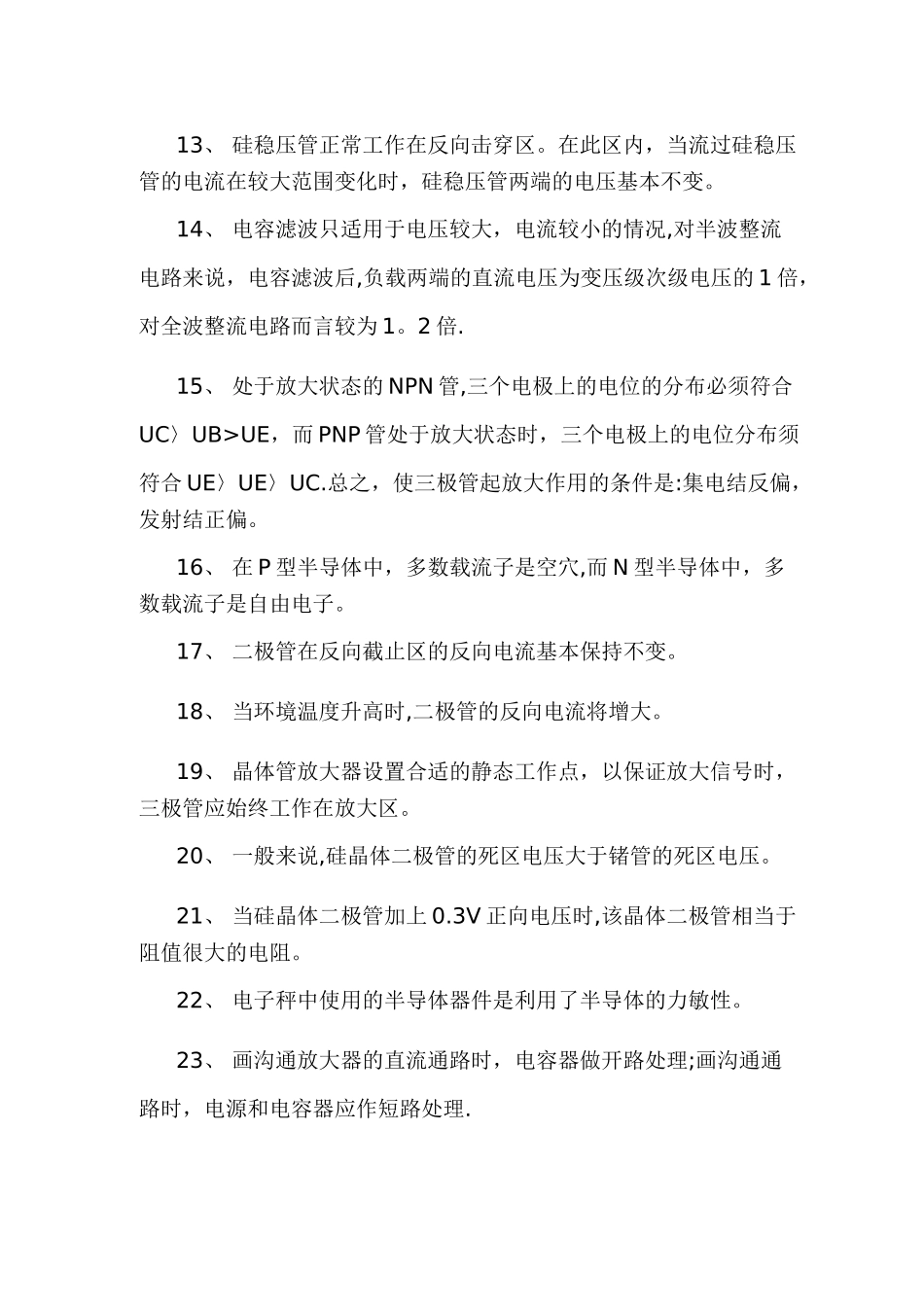

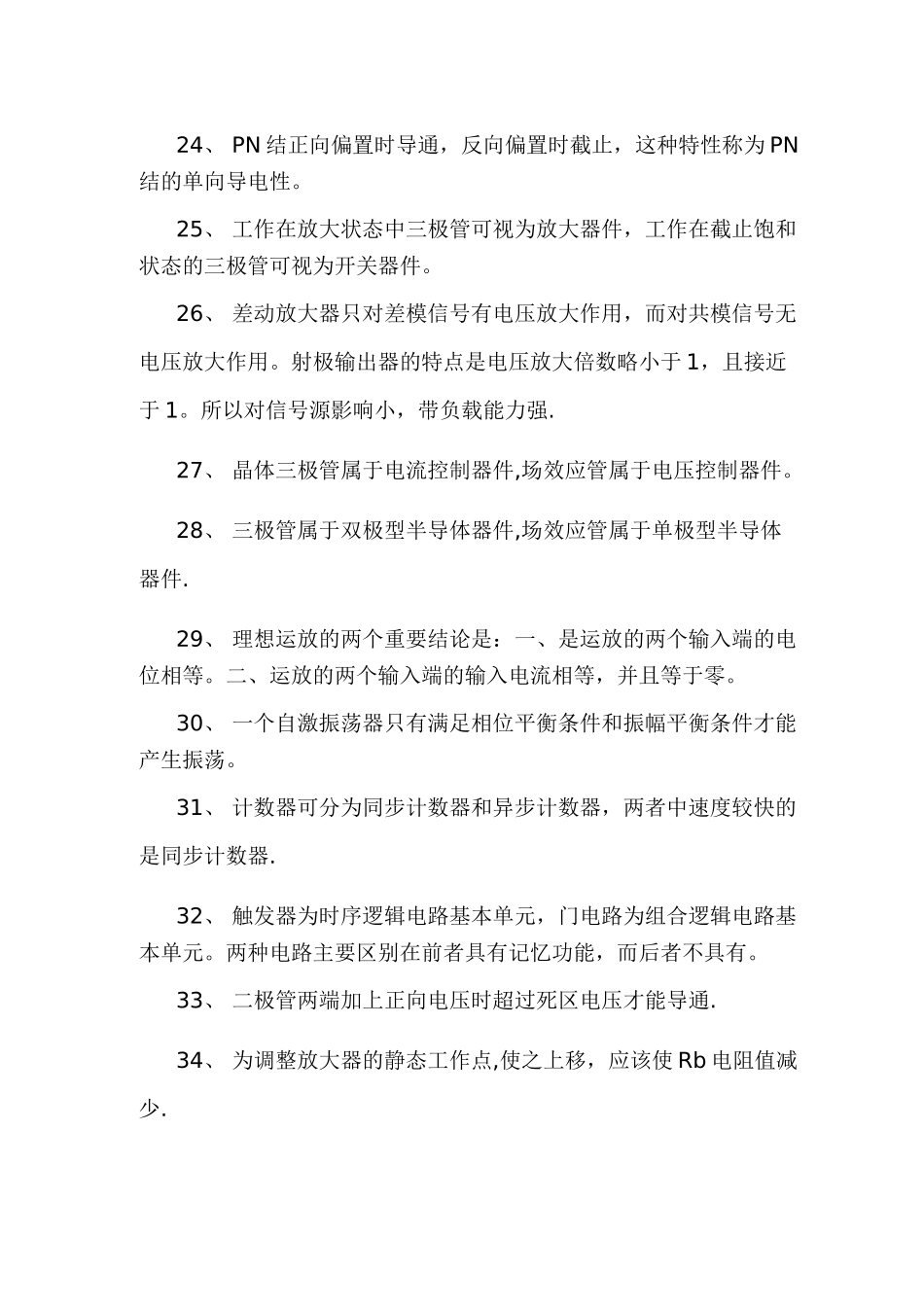

电子电路基础知识点总结1、 纯净的单晶半导体又称本征半导体，其内部载流子自由电子空穴的数量相等的。2、 射极输出器属共集电极放大电路,由于其电压放大位数约等于1，且输出电压与输入电压同相位，故又称为电压跟随器(射极跟随器）.3、 理想差动放大器其共模电压放大倍数为 0，其共模抑制比为∞。4、 一般情况下，在模拟电器中,晶体三极管工作在放大状态,在数字电器中晶体三极管工作在饱和、截止状态。5、 限幅电路是一种波形整形电路，因它削去波形的部位不同分为上限幅、下限幅和双向限幅电路。6、 主从 JK 触发器的功能有保持、计数、置 0、置 1 。7、 多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。8、 带有放大环节串联稳压电路由调整电路、基准电路、取样电路和比较放大电路分组成.9、 时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还与输出端的原状态有关。10、 当 PN 结外加反向电压时，空间电荷区将变宽。反向电流是由少数载流子形成的。11、 半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电特性。12、 利用二极管的单向导电性，可将沟通电变成脉动的直流电。13、 硅稳压管正常工作在反向击穿区。在此区内，当流过硅稳压管的电流在较大范围变化时，硅稳压管两端的电压基本不变。14、 电容滤波只适用于电压较大，电流较小的情况,对半波整流电路来说，电容滤波后,负载两端的直流电压为变压级次级电压的 1 倍，对全波整流电路而言较为 1。2 倍.15、 处于放大状态的 NPN 管,三个电极上的电位的分布必须符合UC〉UB>UE，而 PNP 管处于放大状态时，三个电极上的电位分布须符合 UE〉UE〉UC.总之，使三极管起放大作用的条件是:集电结反偏，发射结正偏。16、 在 P 型半导体中，多数载流子是空穴,而 N 型半导体中，多数载流子是自由电子。17、 二极管在反向截止区的反向电流基本保持不变。18、 当环境温度升高时,二极管的反向电流将增大。19、 晶体管放大器设置合适的静态工作点，以保证放大信号时，三极管应始终工作在放大区。20、 一般来说,硅晶体二极管的死区电压大于锗管的死区电压。21、 当硅晶体二极管加上 0.3V 正向电压时,该晶体二极管相当于阻值很大的电阻。22、 电子秤中使用的半导体器件是利用了半导体的力敏性。23、 画沟通放大器的直流通路时，电容器做开路处理;画沟通通路时，电源和电容器应作短路处理.24、 PN 结正向偏置时导通，反向偏置时截止，这种特...
