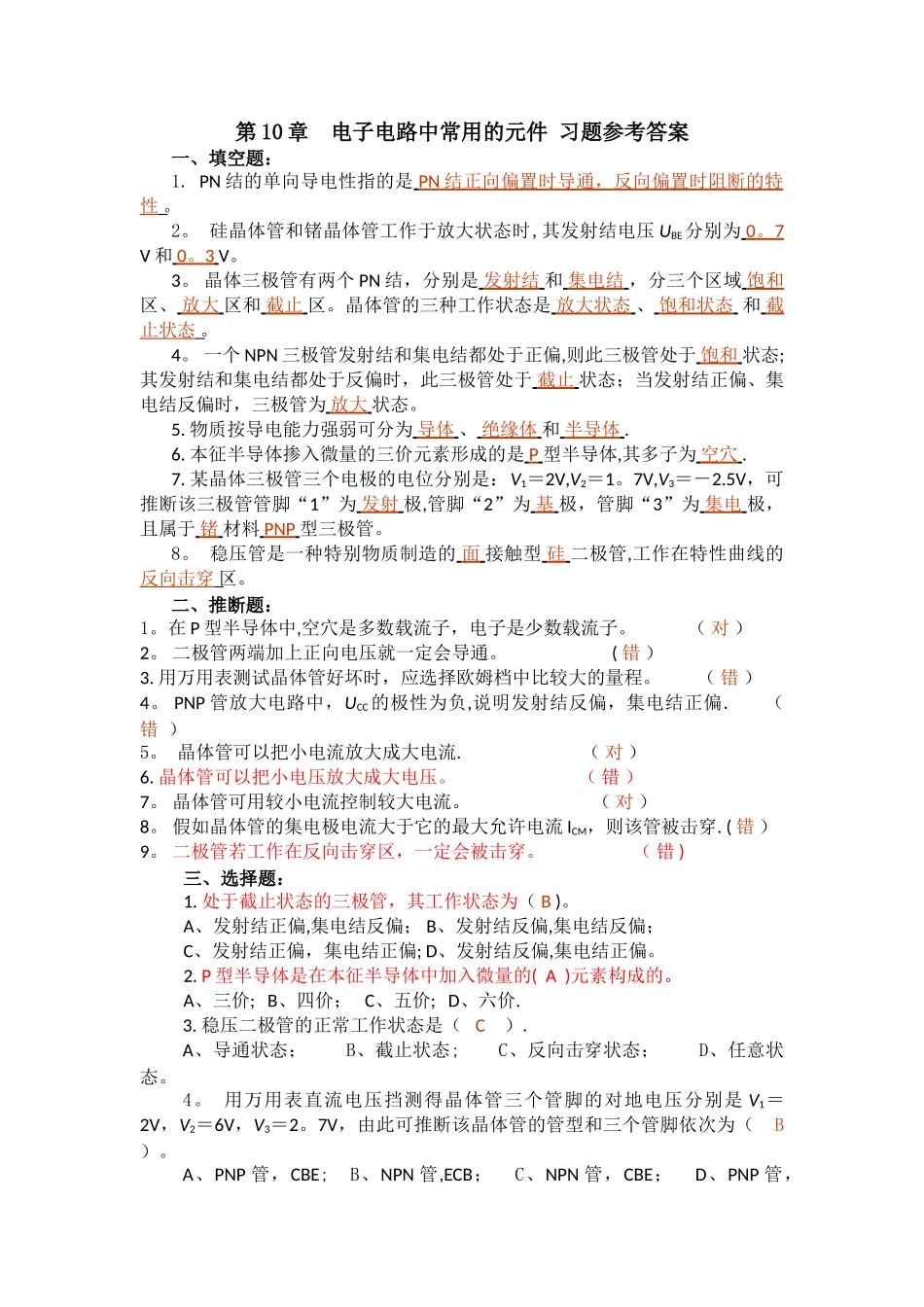

第 10 章 电子电路中常用的元件 习题参考答案一、填空题:1
PN 结的单向导电性指的是 PN 结正向偏置时导通,反向偏置时阻断的特 性
硅晶体管和锗晶体管工作于放大状态时,其发射结电压 UBE分别为 0
7 V 和 0
晶体三极管有两个 PN 结,分别是 发射结 和 集电结 ,分三个区域 饱和 区、 放大 区和 截止 区
晶体管的三种工作状态是 放大状态 、 饱和状态 和 截 止状态
一个 NPN 三极管发射结和集电结都处于正偏,则此三极管处于 饱和 状态;其发射结和集电结都处于反偏时,此三极管处于 截止 状态;当发射结正偏、集电结反偏时,三极管为 放大 状态
物质按导电能力强弱可分为 导体 、 绝缘体 和 半导体
本征半导体掺入微量的三价元素形成的是 P 型半导体,其多子为 空穴
某晶体三极管三个电极的电位分别是:V1=2V,V2=1
7V,V3=-2
5V,可推断该三极管管脚“1”为 发射 极,管脚“2”为 基 极,管脚“3”为 集电 极,且属于 锗 材料 PNP 型三极管
稳压管是一种特别物质制造的 面 接触型 硅 二极管,工作在特性曲线的反向击穿 区
二、推断题:1
在 P 型半导体中,空穴是多数载流子,电子是少数载流子
( 对 )2
二极管两端加上正向电压就一定会导通
( 错 )3
用万用表测试晶体管好坏时,应选择欧姆档中比较大的量程
( 错 )4
PNP 管放大电路中,UCC的极性为负,说明发射结反偏,集电结正偏
( 错 )5
晶体管可以把小电流放大成大电流
( 对 )6
晶体管可以把小电压放大成大电压
( 错 )7
晶体管可用较小电流控制较大电流
( 对 )8
假如晶体管的集电极电流大于它的最大允许电流 ICM,则该管被击穿
( 错 )9
二极管若工作在反向
