电梯井道照明设计要点

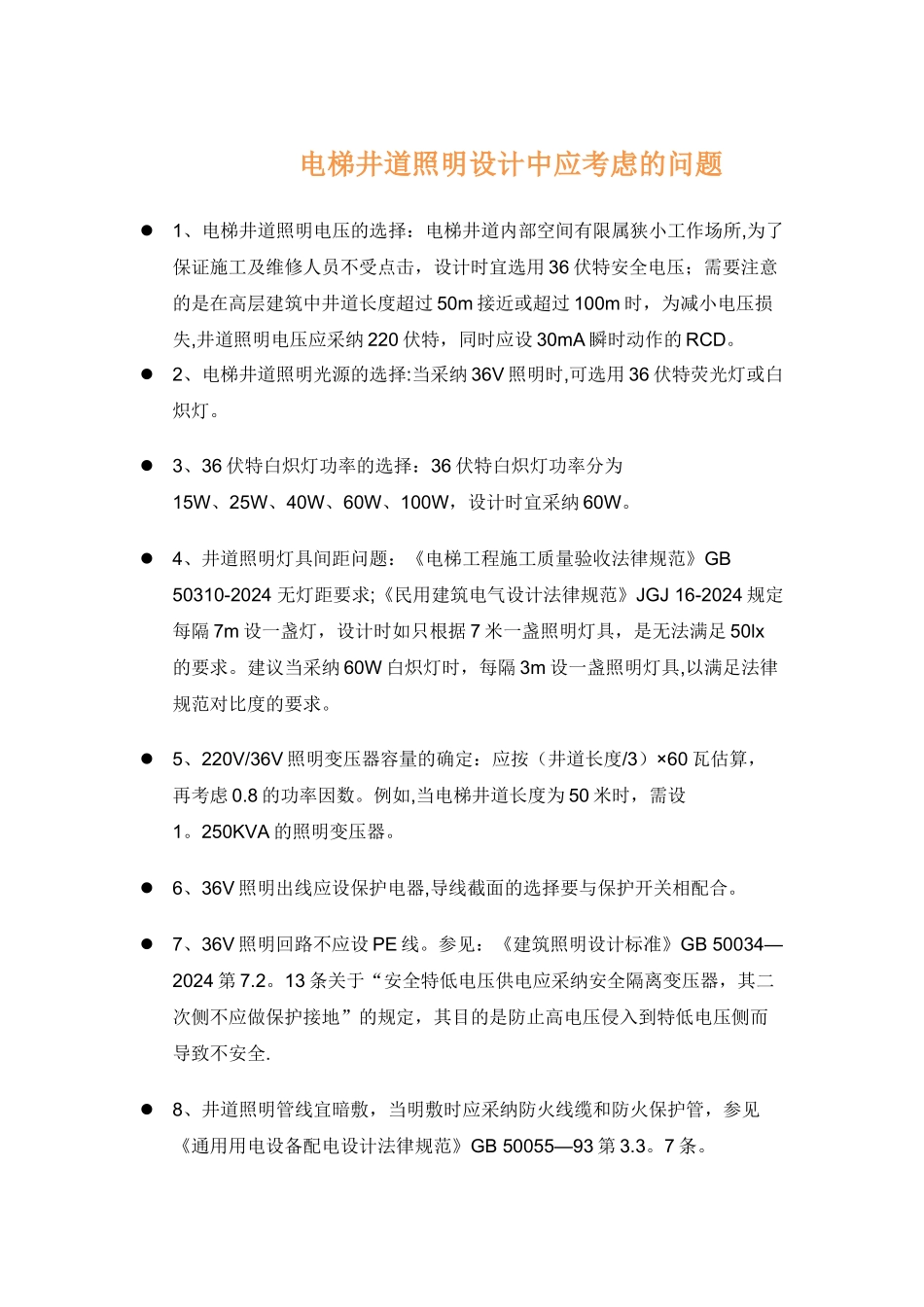

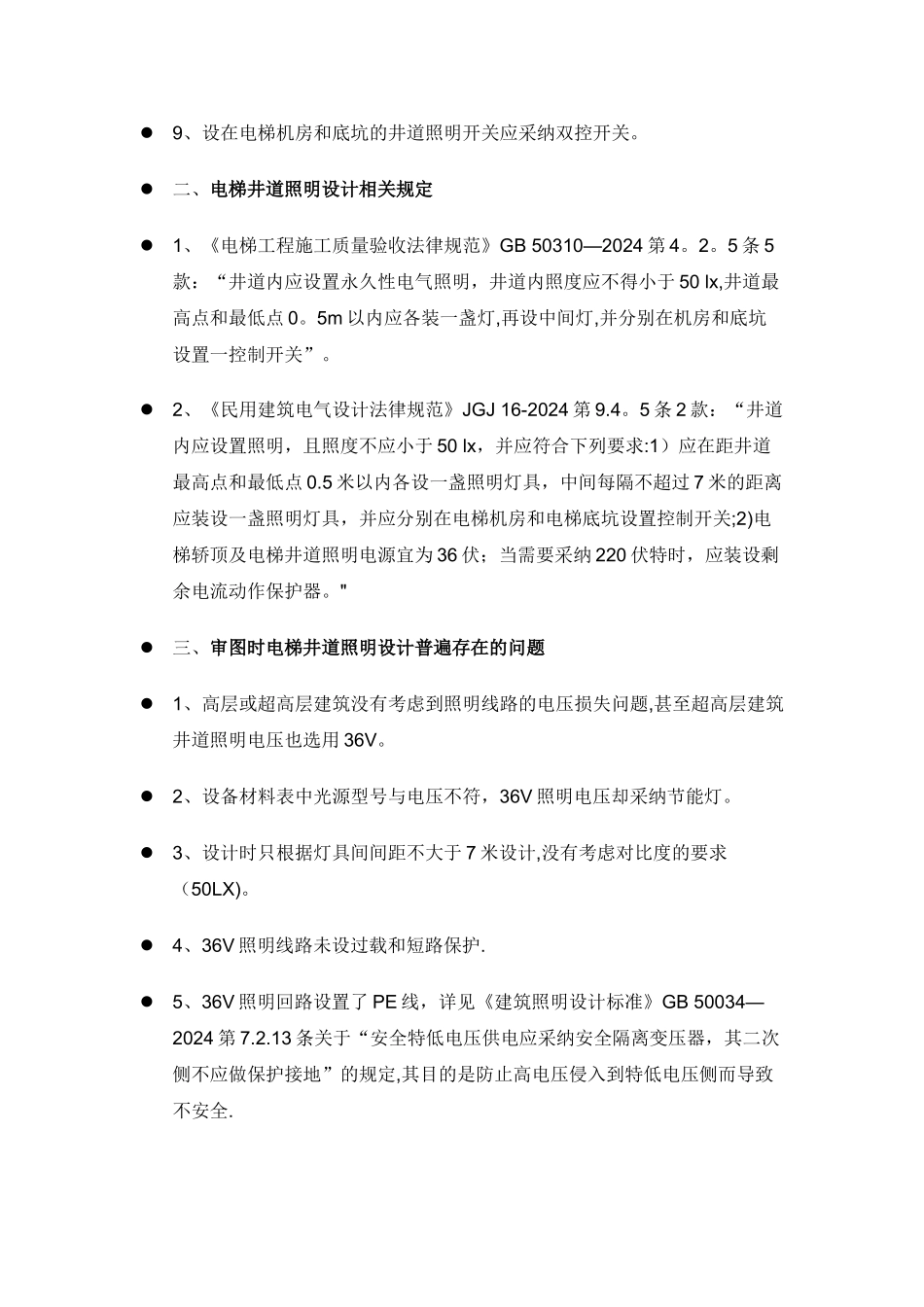

电梯井道照明设计中应考虑的问题1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作场所,为了保证施工及维修人员不受点击，设计时宜选用 36 伏特安全电压；需要注意的是在高层建筑中井道长度超过 50m 接近或超过 100m 时，为减小电压损失,井道照明电压应采纳 220 伏特，同时应设 30mA 瞬时动作的 RCD。2、电梯井道照明光源的选择:当采纳 36V 照明时,可选用 36 伏特荧光灯或白炽灯。3、36 伏特白炽灯功率的选择：36 伏特白炽灯功率分为15W、25W、40W、60W、100W，设计时宜采纳 60W。4、井道照明灯具间距问题：《电梯工程施工质量验收法律规范》GB 50310-2024 无灯距要求;《民用建筑电气设计法律规范》JGJ 16-2024 规定每隔 7m 设一盏灯，设计时如只根据 7 米一盏照明灯具，是无法满足 50lx的要求。建议当采纳 60W 白炽灯时，每隔 3m 设一盏照明灯具,以满足法律规范对比度的要求。5、220V/36V 照明变压器容量的确定：应按（井道长度/3）×60 瓦估算，再考虑 0.8 的功率因数。例如,当电梯井道长度为 50 米时，需设1。250KVA 的照明变压器。6、36V 照明出线应设保护电器,导线截面的选择要与保护开关相配合。7、36V 照明回路不应设 PE 线。参见：《建筑照明设计标准》GB 50034—2024 第 7.2。13 条关于“安全特低电压供电应采纳安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全.8、井道照明管线宜暗敷，当明敷时应采纳防火线缆和防火保护管，参见《通用用电设备配电设计法律规范》GB 50055—93 第 3.3。7 条。9、设在电梯机房和底坑的井道照明开关应采纳双控开关。二、电梯井道照明设计相关规定1、《电梯工程施工质量验收法律规范》GB 50310—2024 第 4。2。5 条 5款：“井道内应设置永久性电气照明，井道内照度应不得小于 50 lx,井道最高点和最低点 0。5m 以内应各装一盏灯,再设中间灯,并分别在机房和底坑设置一控制开关”。2、《民用建筑电气设计法律规范》JGJ 16-2024 第 9.4。5 条 2 款：“井道内应设置照明，且照度不应小于 50 lx，并应符合下列要求:1）应在距井道最高点和最低点 0.5 米以内各设一盏照明灯具，中间每隔不超过 7 米的距离应装设一盏照明灯具，并应分别在电梯机房和电梯底坑设置控制开关;2)电梯轿顶及电梯井道照明电源宜为 36 伏；当需要采纳 220 伏特时，应装设剩...
