电气工程施工方案51230

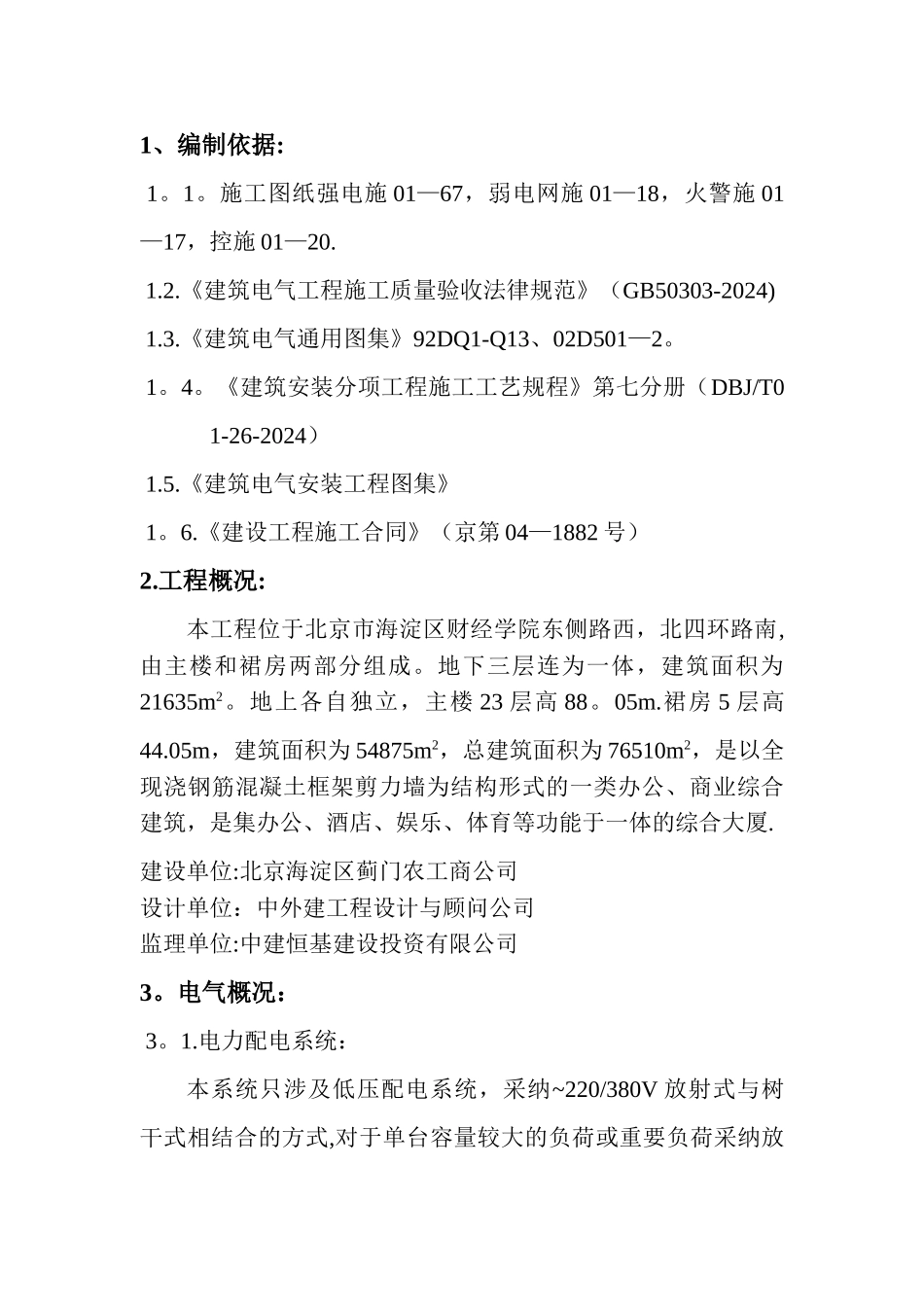

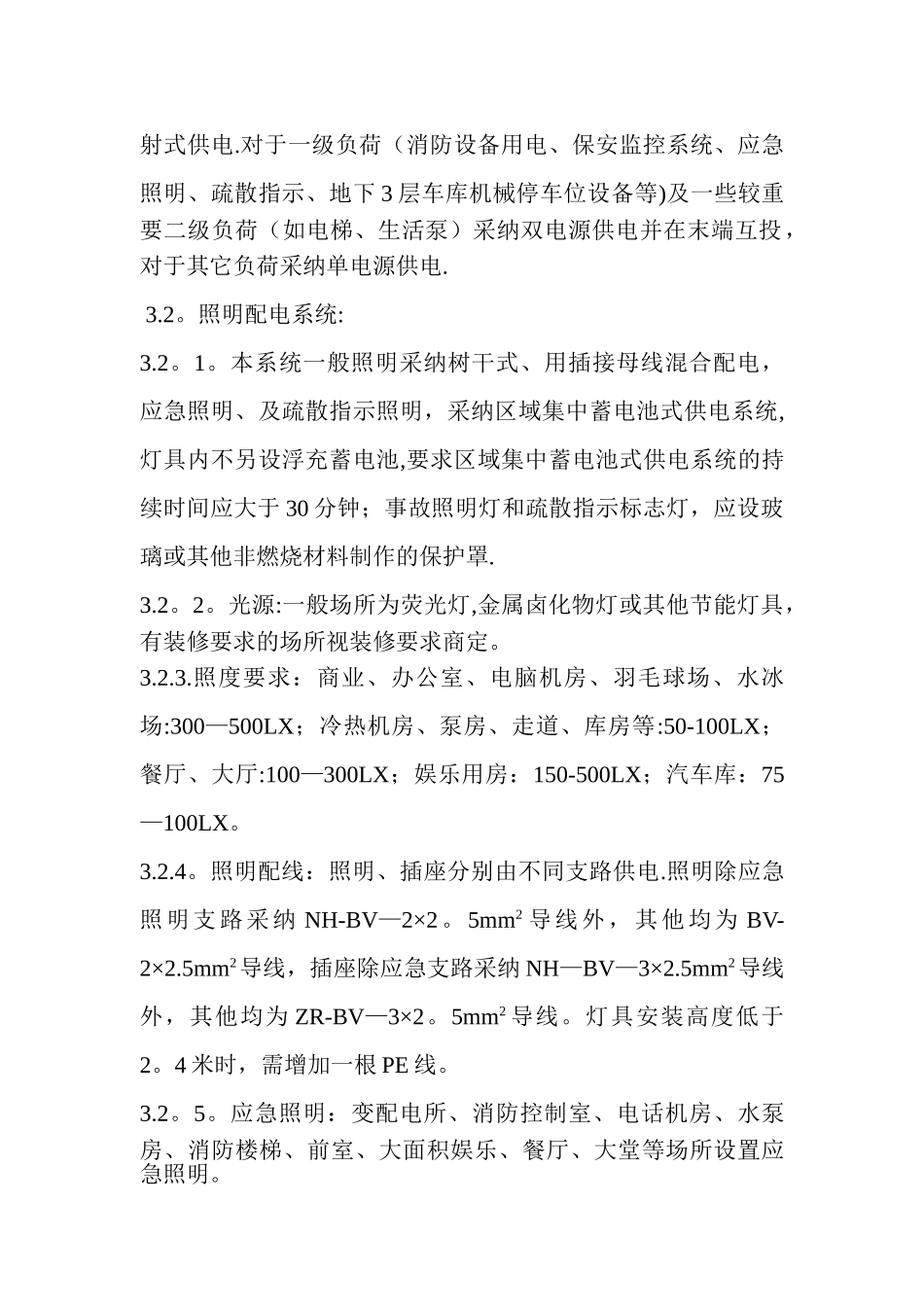

1、编制依据: 1。1。施工图纸强电施 01—67，弱电网施 01—18，火警施 01—17，控施 01—20. 1.2.《建筑电气工程施工质量验收法律规范》（GB50303-2024) 1.3.《建筑电气通用图集》92DQ1-Q13、02D501—2。 1。4。《建筑安装分项工程施工工艺规程》第七分册（DBJ/T01-26-2024） 1.5.《建筑电气安装工程图集》 1。6.《建设工程施工合同》（京第 04—1882 号）2.工程概况:本工程位于北京市海淀区财经学院东侧路西，北四环路南,由主楼和裙房两部分组成。地下三层连为一体，建筑面积为21635m2。地上各自独立，主楼 23 层高 88。05m.裙房 5 层高44.05m，建筑面积为 54875m2，总建筑面积为 76510m2，是以全现浇钢筋混凝土框架剪力墙为结构形式的一类办公、商业综合建筑，是集办公、酒店、娱乐、体育等功能于一体的综合大厦.建设单位:北京海淀区蓟门农工商公司设计单位：中外建工程设计与顾问公司监理单位:中建恒基建设投资有限公司3。电气概况： 3。1.电力配电系统：本系统只涉及低压配电系统，采纳~220/380V 放射式与树干式相结合的方式,对于单台容量较大的负荷或重要负荷采纳放射式供电.对于一级负荷（消防设备用电、保安监控系统、应急照明、疏散指示、地下 3 层车库机械停车位设备等)及一些较重要二级负荷（如电梯、生活泵）采纳双电源供电并在末端互投，对于其它负荷采纳单电源供电. 3.2。照明配电系统:3.2。1。本系统一般照明采纳树干式、用插接母线混合配电，应急照明、及疏散指示照明，采纳区域集中蓄电池式供电系统,灯具内不另设浮充蓄电池,要求区域集中蓄电池式供电系统的持续时间应大于 30 分钟；事故照明灯和疏散指示标志灯，应设玻璃或其他非燃烧材料制作的保护罩.3.2。2。光源:一般场所为荧光灯,金属卤化物灯或其他节能灯具，有装修要求的场所视装修要求商定。3.2.3.照度要求：商业、办公室、电脑机房、羽毛球场、水冰场:300—500LX；冷热机房、泵房、走道、库房等:50-100LX；餐厅、大厅:100—300LX；娱乐用房：150-500LX；汽车库：75—100LX。3.2.4。照明配线：照明、插座分别由不同支路供电.照明除应急照明支路采纳 NH-BV—2×2。5mm2 导线外，其他均为 BV-2×2.5mm2导线，插座除应急支路采纳 NH—BV—3×2.5mm2导线外，其他均为 ZR-BV—3×2。5mm2 导线。灯具安装高度低于2。4 米时，需增加一根 PE 线。3.2。5。应急照明：变配电所、消防控制室、电话机房、水泵房、消防楼梯、前室、大面积娱乐、餐厅...
