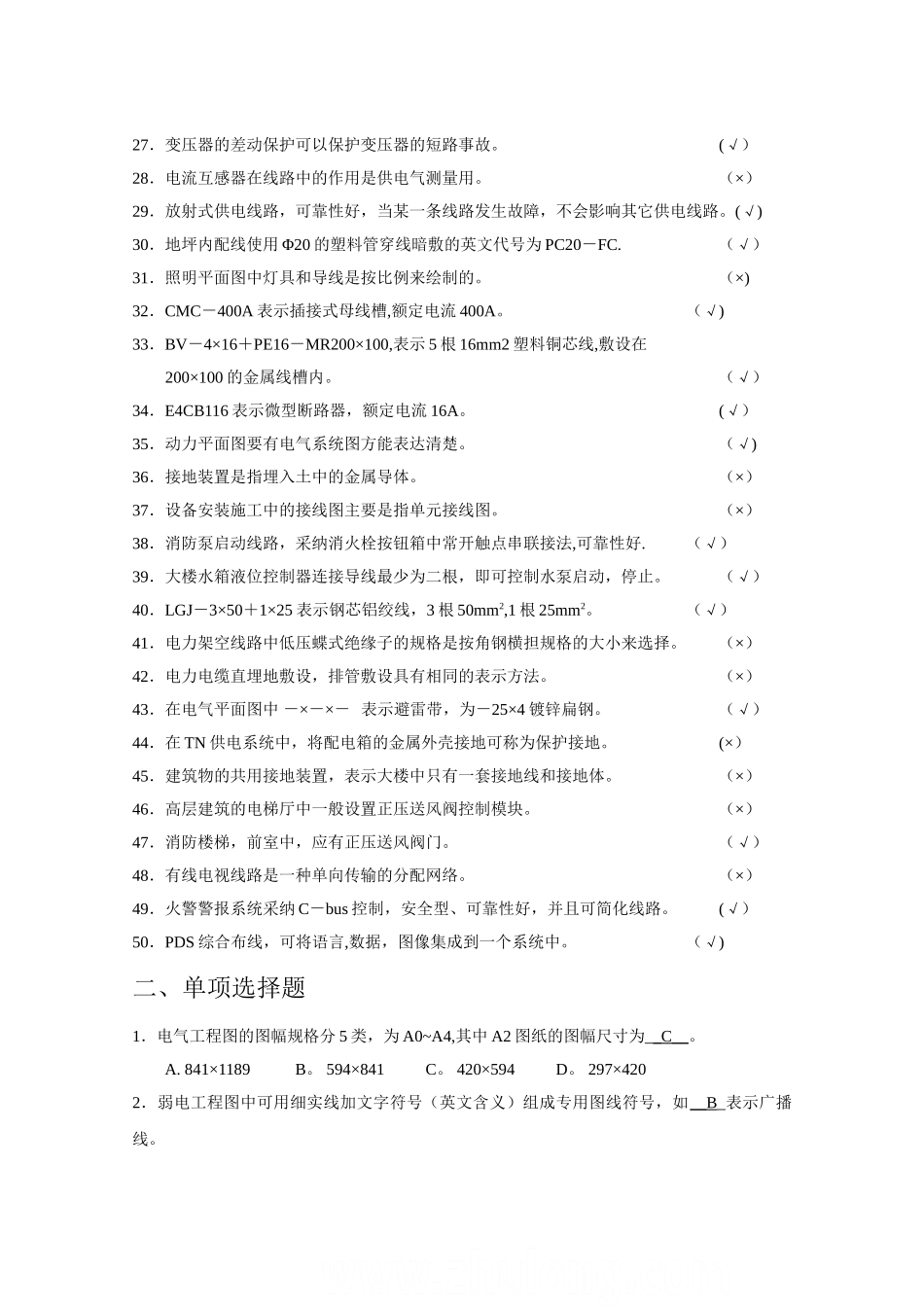

《电气识图》一、推断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。（√)2．A1 号电气平面图的幅面尺寸为 420×594。（×)3．标题栏（又名图标）的格式,在我国有统一的格式。（×）4．在电气平面图中点划线 可表示为信号线或控制线。 (√)5．弱电平面图中—H2—表示二根电话线.(×）6．在电气平面图中是表示接地装置。(×）7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。(×）8．室内开关的安装高度一般选用绝对标高表示.（×)9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。（√）10．GB7159 中基本文字符号不得超过三个字母。（×）11．建筑电气工程图是用投影法绘制的图。（×）12．电气系统图表示了电气元件的连接关系和接线方式。（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定.（×)14．电气设备器件的种类代号可由字母和数字组成，其字母是选用 26 个拉丁字母。（×）15．电气工程图的幅面尺寸分六类，为 A0~A5。（×）16．辅助文字符号不能超过三个字母,其中 I、O、J 不用。（×）17．电气平面图是采纳位置布局法来绘制的。（√）18．电气系统图即能用功能布局法绘制,又可用位置布局法绘出。（√）19．电气平面图中电气设备和线路都是按比例绘出的.（×）20．TN－S 系统中工作零线和保护零线共用一根导线.（×）21．SCB－1250－10/0。4 表示三相干式电力变压器器,1250KVA,一次绕组电压为10KV,二次绕组电压为 0。4KV.（√）22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。（√）23．TMY—4（100×10）表示为硬铜母线，4 根，宽为 100mm,厚度为 10mm。（√）24．开关柜的屏背面接线图一般都采纳相对编号法绘制。（√）25．RVVP－3×1。5 表示塑料绝缘，护套、屏蔽铜芯软线，3 根 1。5mm2。（×)26．低配电系统图可采纳位置布局法或功能布局法绘出。（√）27．变压器的差动保护可以保护变压器的短路事故。(√）28．电流互感器在线路中的作用是供电气测量用。（×）29．放射式供电线路，可靠性好，当某一条线路发生故障，不会影响其它供电线路。(√)30．地坪内配线使用 Φ20 的塑料管穿线暗敷的英文代号为 PC20－FC.（√）31．照明平面图中灯具和导线是按比例来绘制的。（×)32．CMC－400A 表示插接式母线槽,额定电流 400A。（√)33．BV－4×16＋PE16－MR200×100,表示 5 根 16mm2 塑料铜芯线,敷设在200×100...
