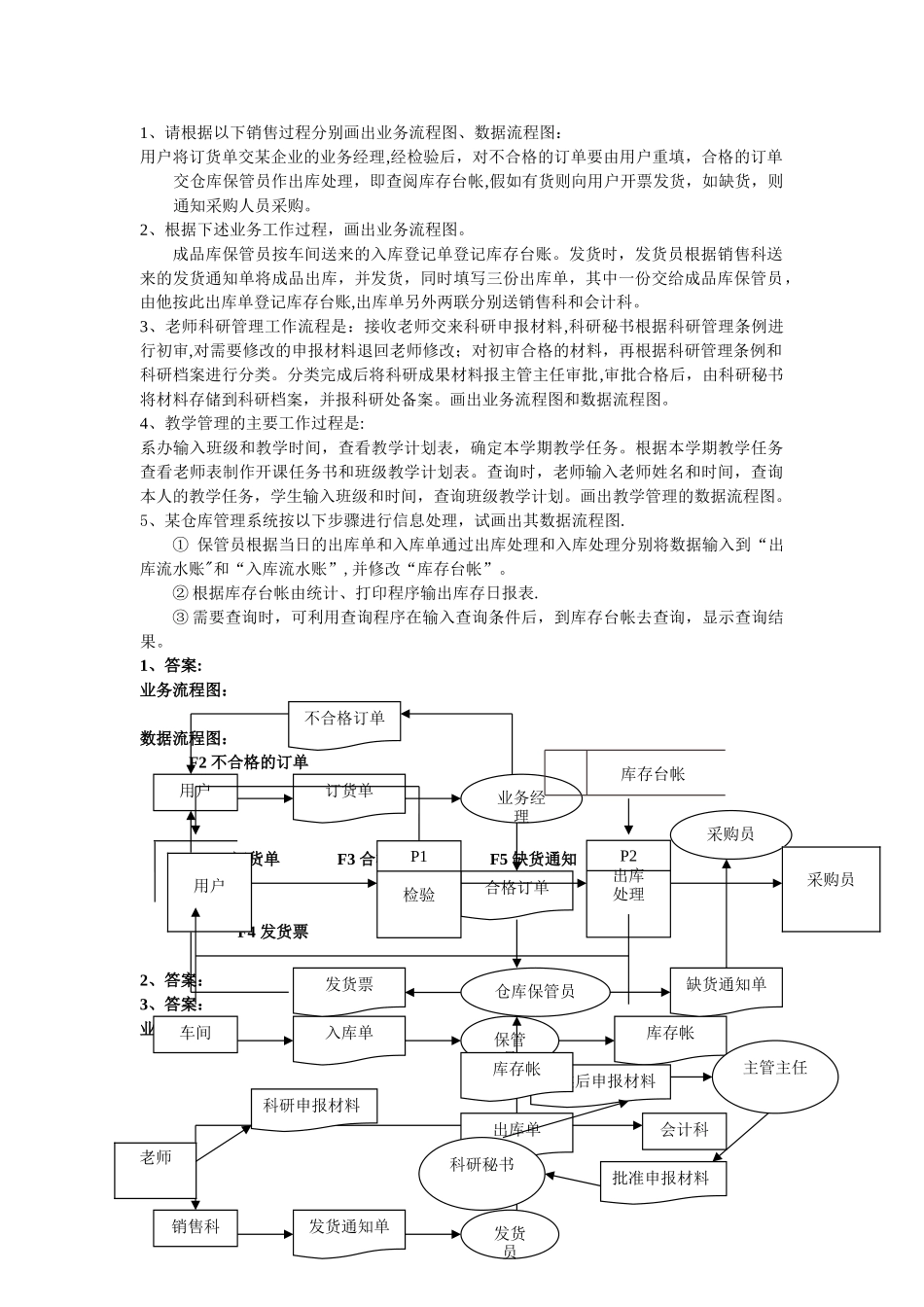

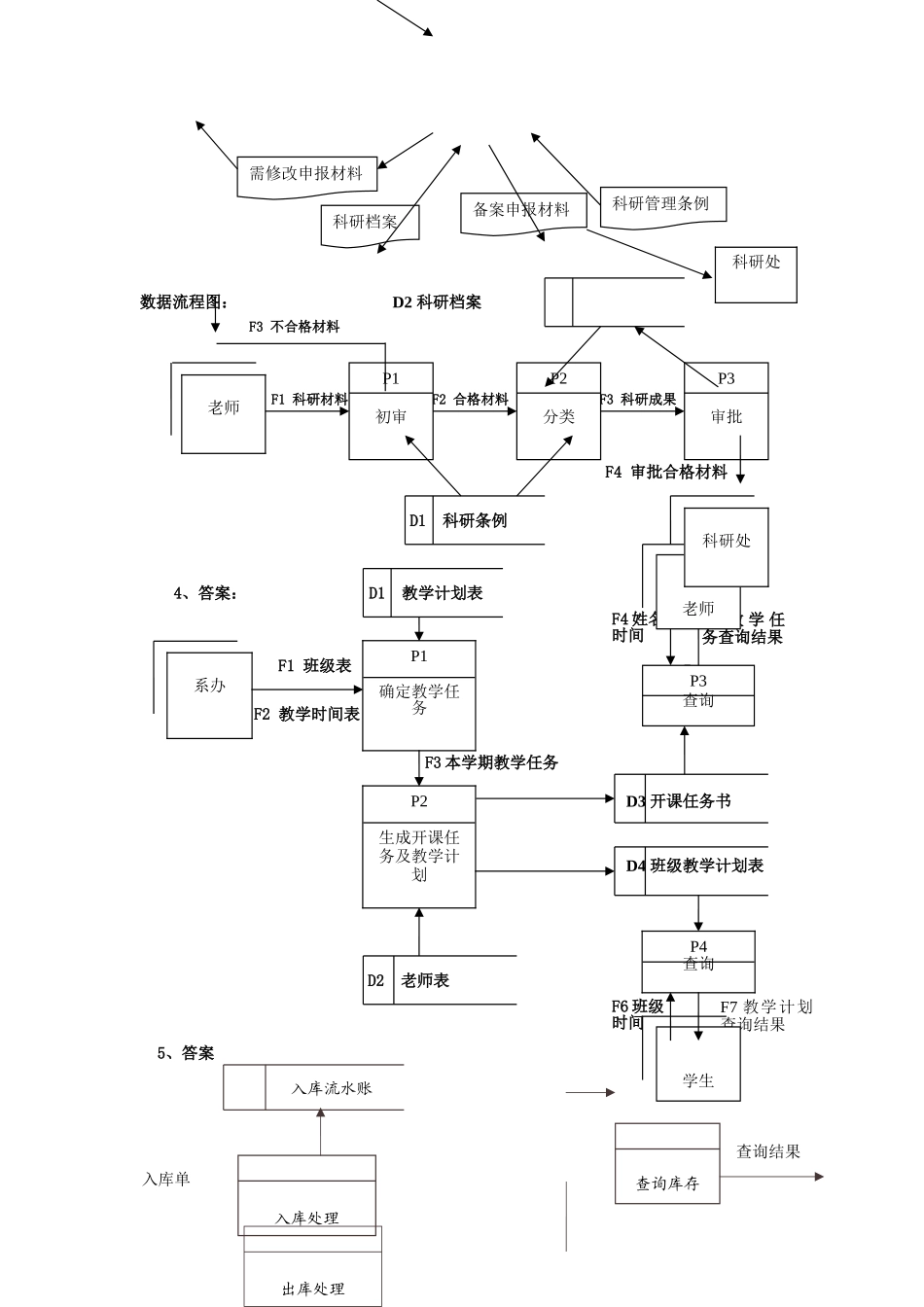

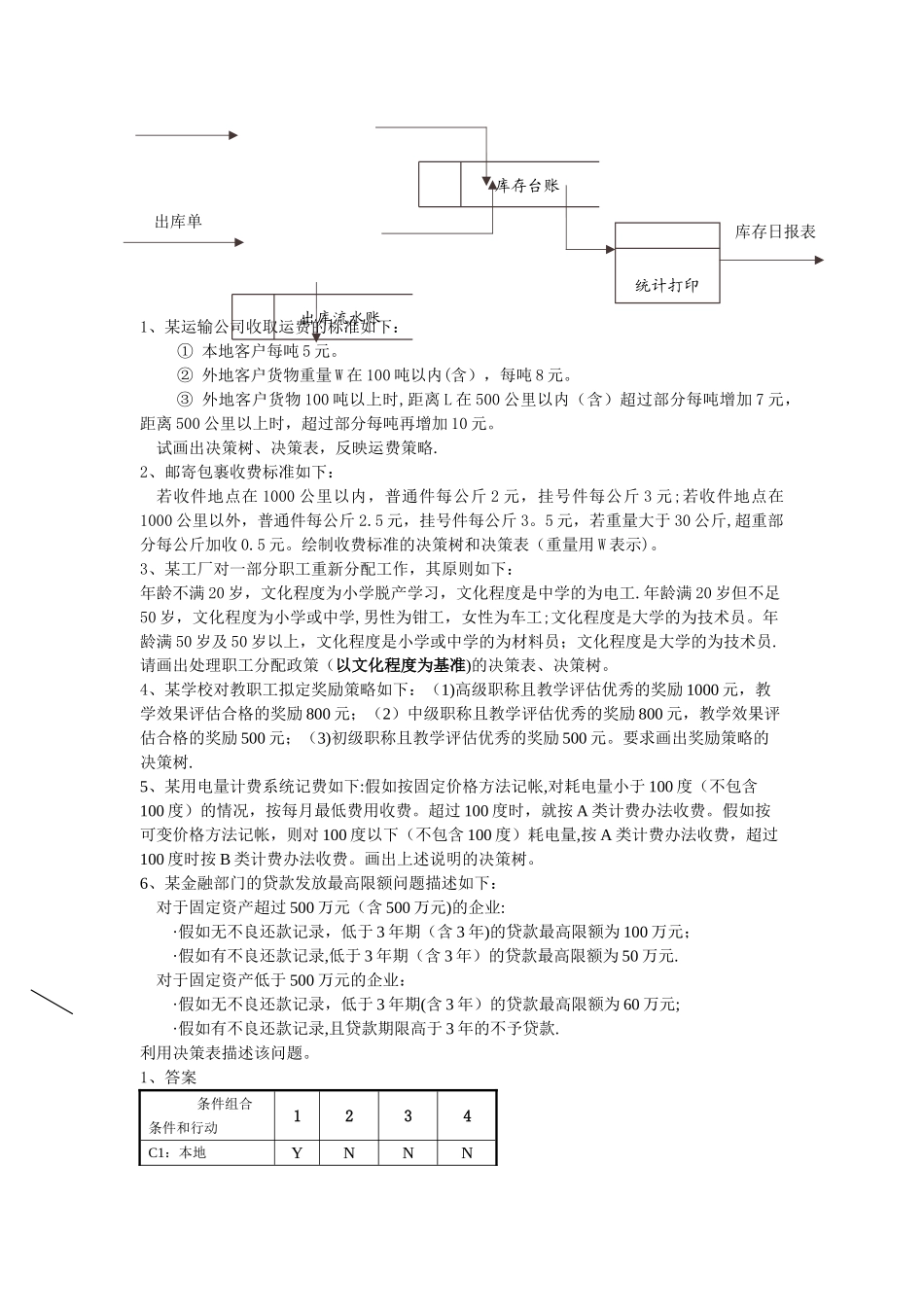

1、请根据以下销售过程分别画出业务流程图、数据流程图：用户将订货单交某企业的业务经理,经检验后，对不合格的订单要由用户重填，合格的订单交仓库保管员作出库处理，即查阅库存台帐,假如有货则向用户开票发货，如缺货，则通知采购人员采购。2、根据下述业务工作过程，画出业务流程图。成品库保管员按车间送来的入库登记单登记库存台账。发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账,出库单另外两联分别送销售科和会计科。3、老师科研管理工作流程是：接收老师交来科研申报材料,科研秘书根据科研管理条例进行初审,对需要修改的申报材料退回老师修改；对初审合格的材料，再根据科研管理条例和科研档案进行分类。分类完成后将科研成果材料报主管主任审批,审批合格后，由科研秘书将材料存储到科研档案，并报科研处备案。画出业务流程图和数据流程图。4、教学管理的主要工作过程是:系办输入班级和教学时间，查看教学计划表，确定本学期教学任务。根据本学期教学任务查看老师表制作开课任务书和班级教学计划表。查询时，老师输入老师姓名和时间，查询本人的教学任务，学生输入班级和时间，查询班级教学计划。画出教学管理的数据流程图。5、某仓库管理系统按以下步骤进行信息处理，试画出其数据流程图.① 保管员根据当日的出库单和入库单通过出库处理和入库处理分别将数据输入到“出库流水账"和“入库流水账”,并修改“库存台帐”。② 根据库存台帐由统计、打印程序输出库存日报表.③ 需要查询时，可利用查询程序在输入查询条件后，到库存台帐去查询，显示查询结果。1、答案:业务流程图：数据流程图： F2 不合格的订单 F1 订货单 F3 合格的订单 F5 缺货通知 F4 发货票2、答案：3、答案：业务流程图：车间入库单保管员库存帐销售科发货通知单发货员出库单会计科老师科研申报材料科研秘书分类后申报材料批准申报材料主管主任用户订货单业务经理库存帐发货票仓库保管员合格订单不合格订单采购员缺货通知单用户P1检验P2出库处理库存台帐采购员数据流程图： D2 科研档案 F3 不合格材料 F1 科研材料 F2 合格材料 F3 科研成果 F4 审批合格材料 D1 科研条例4、答案： D1 教学计划表 F1 班级表 F2 教学时间表 F3 本学期教学任务 D2 老师表 5、答案F7 教学计划查询结果F6 班级时间D4 班级教学计划表D3 开课任务书P1确定教...
